Moniteurs d'alimentation numériques ADM1293/ADM1294 Analog Devices à interface PMBus

Les moniteurs d'alimentation numériques ADM1293/ADM1294 Analog Devices sont des moniteurs d'alimentation numériques intégrés de haute précision qui donnent une surveillance numérique de la puissance, de la tension et du courant en utilisant un convertisseur analogique-numérique (CAN) de 12 bits sur puce communiquée via une interface I²C conforme PMBus™.

Les moniteurs d'alimentation numériques ADM1293/ADM1294 reçoivent le courant en mesurant la différence de tension à travers une résistance de détection externe. Les ADM1293/ADM1294 amplifient et numérisent la tension en utilisant un CAN interne à 12 bits. Le même CAN peut aussi échantillonner la tension d'entrée primaire et une tension d'entrée auxiliaire. Le bloc numérique interne des ADM1293/ADM1294 multiplie la valeur du courant par la tension d'entrée primaire pour calculer la puissance. Les dispositifs sont également dotés d'un accumulateur de puissance pour mesurer l'énergie. Une interface PMBus normalisée permet au contrôleur maître de relire les données du dispositif. Le contrôleur maître combine les informations avec une valeur connue de résistance de détection pour calculer le courant, la tension, la puissance et la consommation d'énergie sur la durée sur le rail surveillé.

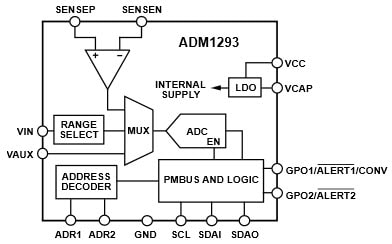

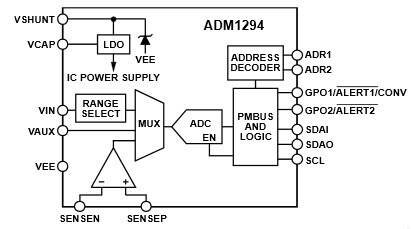

Les moniteurs d'alimentation numériques ADM1293 sont conçus pour la surveillance d'alimentation du côté haut avec une plage de surveillance de la tension entre 0 V et 20 V. Les moniteurs d'alimentation numériques ADM1294 sont conçus pour la surveillance d'alimentation du côté bas.

Caractéristiques

Surveille le courant et deux tensions
Surveillance du courant à haute précision à faible tension de détection 0,33 % précise à ±20 mV de tension de détection en température
Tension de détection en mode commun de 0 V à 20 V (ADM1293)
Prise en charge de détection du courant côtés haut et bas
Régulateur de shunt intégré pour une large entrée d'alimentation (ADM1294)
Rapporte la tension, le courant et la puissance
Accumulation de puissance pour les compteurs d'énergie
Détection de courant bidirectionnelle
Alarme de surintensité à programmation numérique
Broches multifonctionnelles avec des fonctions configurables par l'utilisateur
Entrée d'activation de conversion CAN
Sortie d'alarme multisource
GPO contrôlable par l'utilisateur
Registres de détection de pic pour le courant, la tension et la puissance
Interface conforme au mode PMBus rapide
E/S SDA séparées pour une communication isolée et facile
Deux broches d'adresse pour 16 adresses I²C uniques

Disponible en boîtier 4 mm × 4 mm, LFCSP à 16 broches et TSSOP à 14 broches
Plage de températures de fonctionnement
- ADM1293 TA = de -40 °C à +105 °C
- ADM1294 TJ = de -40 °C à +105 °C
