Analog Devices Inc. Carte d'évaluation ADL8143-EVALZ pour ADL8143

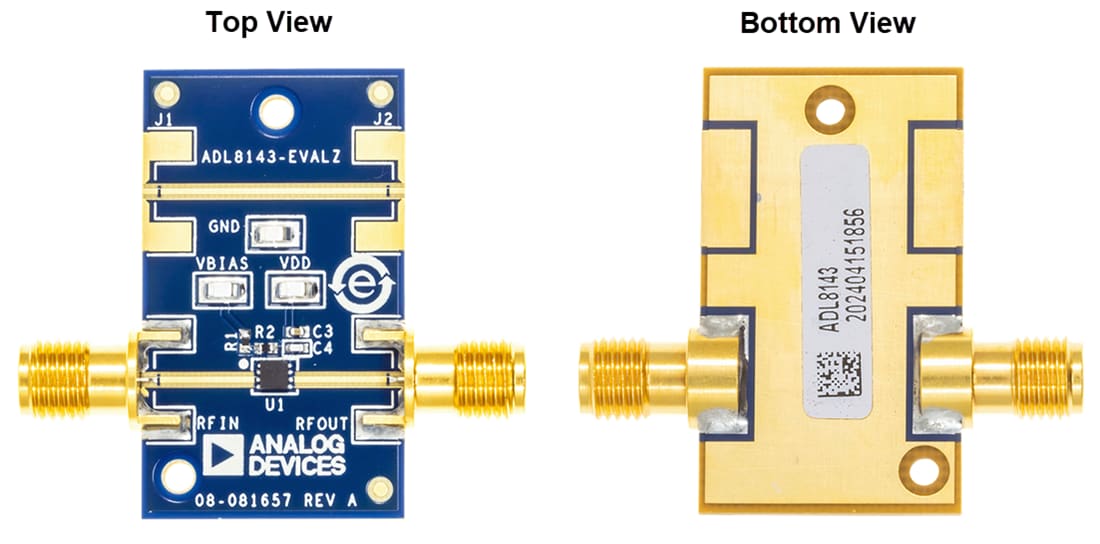

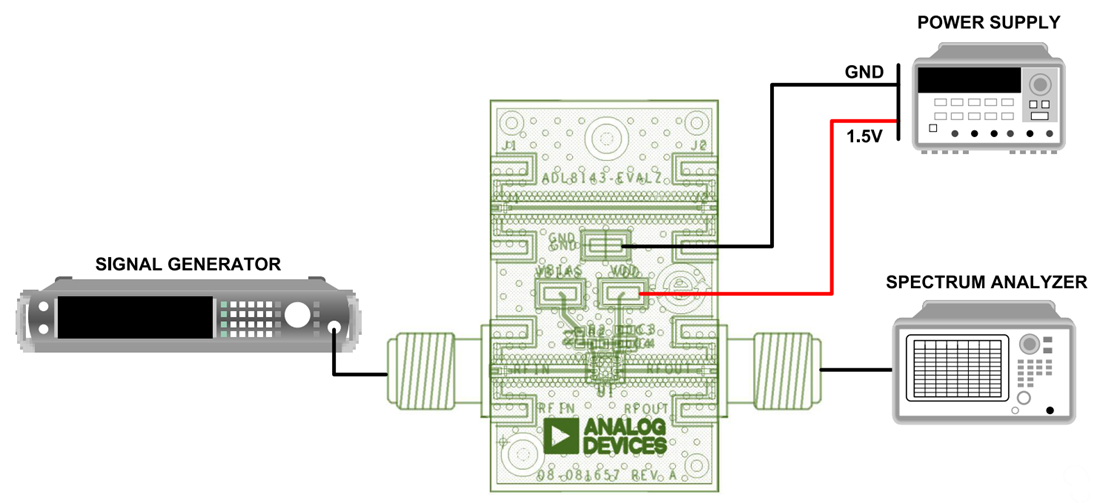

La carte d’évaluation ADL8143-EVALZ d’Analog Devices pour l’ADL8143 est une carte de circuit imprimé (PCB) 4 couches fabriquée à partir de Rogers 4003C et d’Isola 370HR de 0,203 mm (8 mil) d’épaisseur, plaqués cuivre, pour une épaisseur nominale de 1,63 mm (64 mils). Les ports RF_IN et RF_OUT de l'ADL8143-EVALZ sont équipés de connecteurs coaxiaux femelle de 2,92 mm. L’ADL8143-EVALZ d’Analog Devices intègre des composants adaptés à une utilisation sur toute la plage de température de fonctionnement, de -55 °C à +125 °C. Un chemin de calibration complet est prévu entre les connecteurs J1 et J2 pour calibrer les pertes de tracé de la carte. J1 et J2 doivent être équipés de connecteurs RF à utiliser via le chemin d'étalonnage.
