Analog Devices Inc. Amplificateurs à faible bruit ADL8106
Les amplificateurs à faible bruit ADL8106 d'Analog Devices Inc. sont des amplificateurs à circuits intégrés monolithiques hyperfréquences (MMIC), en arséniure de gallium (GaAs), pseudomorphiques à haute mobilité d'électrons (pHEMT), à large bande et à faible bruit. L'ADL8106 intègre tous les composants passifs externes habituellement requis pour une exploitation avec une empreinte réduite et compacte de la carte de circuit imprimé. L'ADL8106 fonctionne de 18 GHz à 54 GHz et fournit un gain de 21,5 dB. Le composant dispose d'une puissance de sortie de 1 dB de compression (OP1dB) de 14,5 dBm et d'une interception de troisième ordre de sortie (OIP3) standard de 21,5 dBm de 30 GHz à 44 GHz.
Les amplificateurs à faible bruit ADL8106 d'ADI ont besoin de 120 mA à partir d'une tension d'alimentation de 3 V (VDDx). L'ADL8106 est disponible dans un faible encombrement de réseau de puces à 24 bornes de 5,00 mm x 5,00 mm avec un boîtier LGA_CAV à cavité sans fil.
Caractéristiques
- Condensateurs d'alimentation et inducteurs de polarisation intégrés
- Condensateurs de couplage CA intégrés
- Gain standard de 21,5 dB de 30 GHz à 44 GHz
- Perte par réflexion à l'entrée standard de 12,5 dB de 30 GHz à 44 GHz
- Affaiblissement d'équilibrage de sortie 19 dB standard de 30 GHz à 44 GHz
- OP1dB à 14,5 dB standard de 30 GHz à 44 GHz
- PSAT à 19 dBm standard de 30 GHz à 44 GHz
- OIP3 à 21,5 dBm standard de 30 GHz à 44 GHz
- Facteur de bruit standard de 3,5 dB de 30 GHz à 44 GHz
- Tension d'alimentation standard de 3 V à 120 mA
- Entrée et sortie adaptées en 50 Ω
- Réseau de puces 24 bornes, 5,00 mm x 5,00 mm, faible encombrement sans cavité de fil [LGA_CAV]
Applications
- Instrumentation de test
- Militaire et spatiale
Carte d'évaluation associée
Analog Devices Inc. Carte d'évaluation ADL8106-EVALZ
Offre une carte de circuit imprimé à quatre couches conçue pour évaluer les amplificateurs à faible bruit ADL8106.

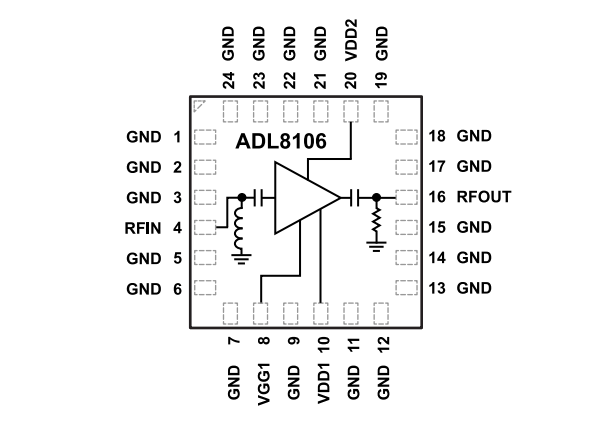

Schéma fonctionnel
Publié le: 2022-10-13
| Mis à jour le: 2022-10-17
