Analog Devices Inc. Amplificateur à faible bruit ADL8105
Les amplificateurs à faible bruit ADL8105 d'Analog Devices Inc. offrent une plage de fonctionnement de 5 GHz à 20 GHz. Les amplis large bande GaAs, MMIC, pHEMT et faible bruit ADL8105 disposent d'un gain standard de 27 dB de 12 GHz à 17 GHz. De plus, le composant fournit un facteur de bruit standard de 1,8 dB de 12 GHz à 17 GHz, une interception de troisième ordre de sortie standard (OIP3) de 30,5 dBm à 12 GHz à 17 GHz et une puissance de sortie saturée (PSAT) pouvant atteindre 20,5 dBm, nécessitant seulement 90 mA à partir d'une tension d'alimentation de 5 V.
L'amplificateur ADI ADL8105 à faible bruit réduit la dissipation de puissance via l'OIP3 et la puissance de sortie (POUT). L'amplificateur prend en charge les broches RFIN et RFOUT couplées CA en interne avec un inducteur de polarisation intégré, idéal pour les applications radio micro-ondes à haute capacité basées sur la technologie à montage en surface (CMS).
L'ADL8105 est disponible dans un boîtier de 2 mm x 2 mm, à 8 fils, conforme à la directive RoHS.
Caractéristiques
- Alimentation positive simple (auto-polarisée)
- Gain standard de 27 dB de 12 GHz à 17 GHz
- OP1dB standard de 18 dB de 12 GHz à 17 Hz
- OIP3 standard de 30,5 dBm de 12 GHz à 17 GHz
- Facteur de bruit standard de 1,8 dB de 12 GHz à 17 GHz
- LFCSP 8 fils, 2 mm × 2 mm, conforme RoHS
Applications
- Télécommunications
- Communications satellitaires
- Radar à usage militaire
- Radar météo
- Guerre électronique
- Instrumentation
Carte d'évaluation associée
Analog Devices Inc. Carte d'évaluation ADL8105-EVALZ
Une carte de circuit imprimé à 4 couches conçue à partir de Rogers 4350B et Isola 370HR, revêtue d'un placage cuivre de 10 mm d'épaisseur.

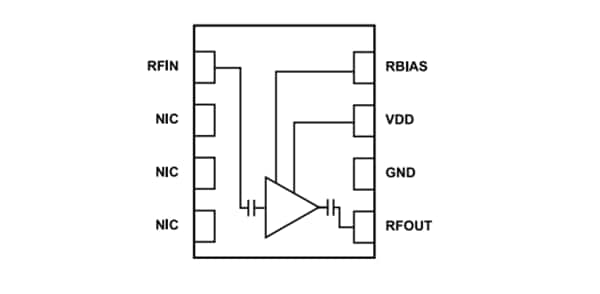

Schéma fonctionnel
