Analog Devices Inc. Amplificateurs à faible bruit ADL8102
Les amplificateurs à faible bruit ADL8102 d'Analog Devices intègrent des amplificateurs à arséniure de gallium (GaAs), un circuit intégré monolithique à micro-ondes (MMIC), un transistor pseudomorphique à haute mobilité d’électrons (pHEMT), des amplificateurs à faible bruit et large bande. Le ADL8102 fonctionne de 1 GHz à 22 GHz et fournit un gain standard de 27 dB de 9 GHz à 19 GHz. Le MMICs dispose également d’un facteur de bruit standard de 2,5 dB de 9 GHz à 19 GHz, d’une interception de troisième ordre en sortie standard (OIP3) du 25 dBm de 1 GHz à 9 GHz et d’une puissance de sortie saturée (PSAT) pouvant atteindre 15,5 dBm, qui ne nécessite que 110 mA à partir d’une tension d’alimentation 5 V.
Les MMIC ADL8102 d’ADI fournissent des entrées et des sorties adaptées en interne à 50 Ω. Les broches RFIN et RFOUT sont couplées CA en interne et l’inducteur de polarisation est également intégré, ce qui le rend idéal pour les applications radio micro-ondes à haute capacité basées sur la technologie à montage en surface (CMS).
L'ADL8102 est proposé en boîtier LFCSP à 16 fils de 3 mm × 3 mm, conforme à la directive RoHS.
Caractéristiques
- Alimentation positive simple (auto-polarisée)
- Gain de 27 dB standard de 9 GHz à 19 GHz
- OP1dB de 13,5 dB standard de 1 GHz à 9 GHz
- OIP3 de 25 dBm standard de 1 GHz à 9 GHz
- Valeur de bruit du 2,5 dB standard de 9 GHz à 19 GHz
- Boîtier LFCSP conforme RoHS, 3 mm × 3 mm, 16 fils
Applications
- Télécommunications
- Communications satellitaires
- Radar à usage militaire
- Radar météo
- Radar civil
- Guerre électronique
Carte d’évaluation associée
Analog Devices Inc. Carte d'évaluation ADL8102-EVALZ
Circuit imprimé (PCB) à 2 couches conçue à partir d'un stratifié revêtu de cuivre Rogers 4350B de 10 mm d'épaisseur.

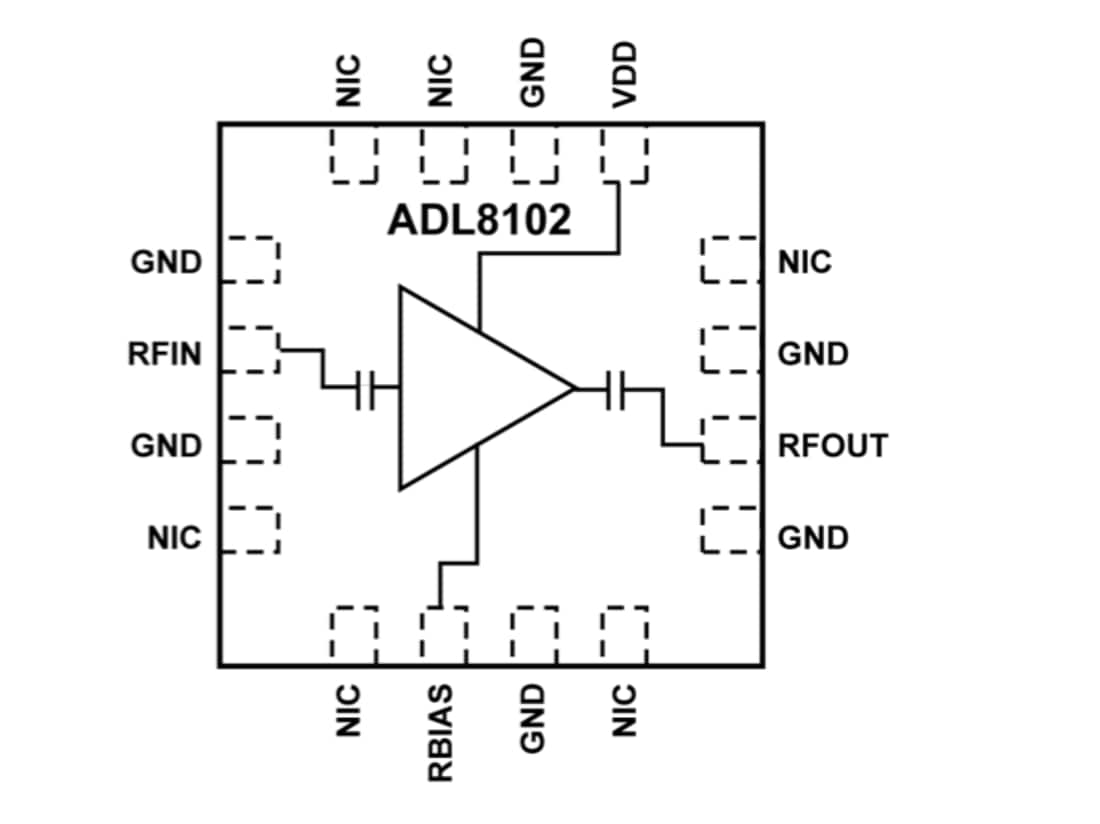

Brochage
