Analog Devices Inc. Amplificateurs à faible bruit ADL7078
Les amplificateurs à faible bruit ADL7078 Analog Devices offrent une plage de 1 GHz à 20 GHz avec une capacité de survie de puissance d’entrée RF 32 dBm. Le composant intègre des condensateurs de couplage CA et des inducteurs de polarisation, ce qui entraîne un encombrement de carte de circuit imprimé (PCB) compact.
L'ADL7078 d’ADI dispose d’un gain de 13 dB, d’une puissance de sortie pour la compression 1 dB (OP1dB) de 16,5 dBm, d’une interception de troisième ordre en sortie standard (OIP3) de 28 dBm et d’un facteur de bruit de 4,4 dB de 2 GHz à 18 GHz. Le LNA ADL7078 fonctionne sur une tension d’alimentation (VDD) 5V avec un courant de repos nominal (IDQ) de 175 mA.
L'ADL7078 est fabriqué via un processus de transfert pseudomorphique à haute mobilité d’électrons (pHEMT) en arséniure de gallium (GaAs). Ce composant est disponible en boîtier à échelle de puce (LFCSP) à 24 fils, de 4,00 mm × 4,00 mm conforme à la directive RoHS et est spécifié pour un fonctionnement de -40 °C à +85 °C.
Caractéristiques
- Résistance à la puissance d’entrée RF élevée 32 dBm
- Condensateurs de couplage CA intégrés et inducteur de polarisation
- Alimentation positive unique de 5 V avec IDQ = 175 mA
- Broche de réglage du courant de drain RBIAS
- Gain de 13 dB standard de 2 GHz à 18 GHz
- OIP3 de 28 dBm standard de 2 GHz à 18 GHz
- OIP2 de 48 dBm standard de 2 GHz à 18 GHz
Applications
- Guerre électronique
- Matériel de test et de mesure
- Communications satellitaires
Carte d’évaluation associée
Analog Devices Inc. Carte d'évaluation ADL7078-EVALZ
Une carte de circuit imprimé à 2 couches basée sur le Rogers 4350B de 10 mm d’épaisseur, revêtement cuivre.

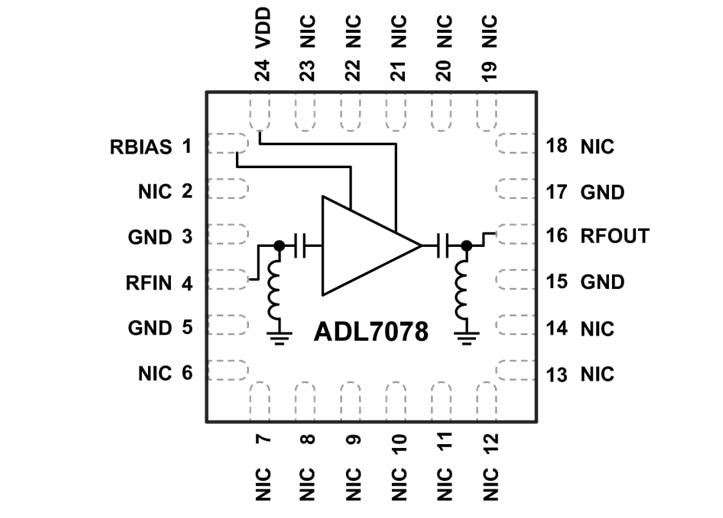

Brochage
