Analog Devices Inc. Synthétiseurs PLL à N entier / N fractionné ADF41510
Les synthétiseurs PLL à N entier / N fractionné ADF41510 d'Analog Devices sont des synthétiseurs de fréquence à bruit ultra-faible utilisés pour mettre en œuvre des oscillateurs locaux (LO) pouvant atteindre 10 GHz dans les sections de conversion ascendante et descendante des récepteurs et émetteurs sans fil. Le ADF41510 est conçu à l’aide d’un processus de semi-conducteur bipolaire complémentaire à oxyde métallique (BiCMOS) hautes performances au silicium-germanium (SiGe), atteignant un seuil de bruit de phase normalisé de -235 dBc/Hz.
Le PFD fonctionne jusqu’à 250 MHz (mode N entier) / 125 MHz (mode N fractionné) pour améliorer le bruit de phase et les performances d’embranchement. Le module variable, modulateur Δ, permet une excellente résolution à l’aide d’une valeur de division 49 bits. L'ADF41510 d’ADI peut être utilisé comme PLL à N entier ou comme PLL à N fractionné avec soit un module fixe pour la résolution de fréquence sous-couche soit un module variable pour la résolution de fréquence exacte du sous-composé.
Une PLL complète est mise en œuvre lorsque le synthétiseur utilise un filtre de boucle externe et un oscillateur à tension contrôlée (VCO). La bande passante de 10 GHz élimine les exigences de doubleur de fréquence ou d’étage diviseur, simplifiant l’architecture du système et réduisant les coûts.
L'ADF41510 est logé dans un boîtier LFCSP compact 24 fils, de 4 mm x 4 mm.
Caractéristiques
- Bande passante de 1 GHz à 10 GHz
- Boucle à verrouillage de phase (PLL) à bruit ultra-faible
- N entier = -235 dBc/Hz, N fractionnaire = -231 dBc/Hz
- Fréquence maximale élevée du détecteur de fréquence de phase (PFD)
- N entier = 250 MHz, N fractionnaire = 125 MHz
- Mode module fractionnaire 25 bits fixe / 49 bits variable
- Entrée de référence asymétrique
- Alimentation de 3,3 V, pompe de charge de 3,3 V
- Capacité logique 1,8 V intégrée
- Resynchronisation de phase
- Courants de pompe de charge programmables sur 16 plages
- Détection de verrouillage numérique (DLD)
- Interface série à 3 fils avec option de relecture de registre
- Mode de mise hors tension (matériel et logiciel)
- Plage de fonctionnement de -40 °C à +105 °C
Applications
- Équipement de test et instrumentation
- Infrastructure sans fil
- Radios micro-ondes point à point et multipoint
- Radios à borne à très petite ouverture (VSAT)
- Aérospatiale et défense
Cartes d’évaluation associées
Analog Devices Inc. EV-ADF4151x Evaluation Boards
Demonstration boards used to used to evaluate the features of the ADF41513 PLL Synthesizer.

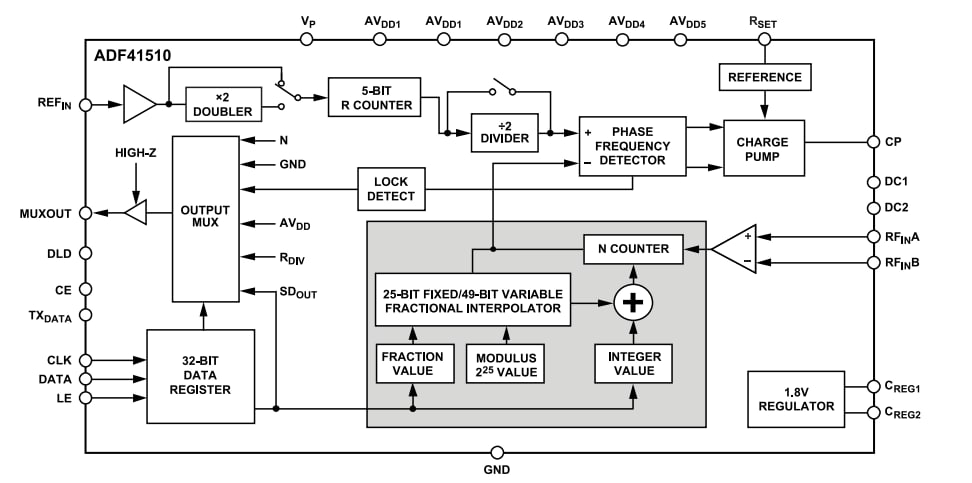

Schéma fonctionnel
