Analog Devices Inc. Émetteurs-récepteurs isoSPI™ ADBMS6821/ADBMS6822
Les émetteurs-récepteurs isoSPI™ simples/doubles ADBMS6821/ADBMS6822 d'Analog Devices disposent des ADBMS6821 (simples) et ADBMS6822 (doubles) avec des communications bidirectionnelles isolées à interface de port série (isoSPI) entre deux dispositifs isolés via une connexion à paire torsadée unique pour chaque liaison de données. Chaque émetteur-récepteur encode les états logiques dans des signaux transmis à travers une barrière d’isolation vers un autre émetteur-récepteur. Le dispositif récepteur décode la transmission et pilote le bus périphérique aux états logiques appropriés. Les condensateurs ou transformateurs d’impulsion peuvent relier la barrière d’isolation pour atteindre des centaines de volts d’isolation.
Les émetteurs-récepteurs ADBMS6821/ADBMS6822 d’ADI pilotent des signaux différentiels utilisant des courants de source et de dissipation assortis, éliminant le besoin d’un robinet central de transformateur et réduisant les interférences électromagnétiques (EMI). Les comparateurs de fenêtre de précision dans le récepteur détectent les signaux différentiels. Les émetteurs-récepteurs peuvent être associés à des moniteurs de pile SGBD avancés pour permettre la surveillance de la tension des cellules et du capteur même lorsque le contrôleur système est éteint (surveillance des cellules à faible puissance ou LPCM). Les émetteurs-récepteurs fournissent une fonction de temporisation qui réveille ou alerte le système lorsqu’un message de pulsation de passage n’a pas été reçu pendant la période programmée.
Caractéristiques
- Communications de données série bidirectionnelles isolées jusqu’à 2 Mb/s
- Compatible directe - simple (ADBMS6821) et double (ADBMS6822)
- Doubles émetteurs-récepteurs entièrement indépendants (ADBMS6822)
- Isolation galvanique simple à l’aide de condensateurs ou de transformateurs
- Interface bidirectionnelle sur une seule paire torsadée
- Prend en charge des longueurs de câble jusqu’à 100 mètres
- Très faible vulnérabilité aux EMI et émissions
- Prise en charge LPCM pour moniteurs de batterie ADBMS
- Sortie d’interruption pour le réveil du système LPCM
- Mode unidirectionnel 4 Mb/s
- Ne nécessite aucune modification logicielle dans la plupart des systèmes SPI
- Courant de repos ultra-faible
- Détection automatique de réveil de l’interface
- Plage de températures de fonctionnement de -40 à +125 °C
- Alimentation de pilote isoSPI de 3,0 V à 5,5 V
- Interface de 1,7 V à 5,5 V vers microcontrôleurs
- Entrée de 3,0 V à 30 V pour alimenter les fonctions de sortie de veille et de surveillance (compatible avec les batteries de 12 V)
- Disponible en boîtier LFCSP à 32 fils à soudure latérale
- Homologué AEC-Q100 pour les applications automobiles
Applications
- Véhicules électriques et électriques hybrides
- Systèmes de batteries de secours
- Réseaux industriels
- Détecteurs à distance
Carte associée
Analog Devices Inc. Carte d'évaluation EVAL-ADBMS6822
Conçue pour s’interfacer avec les moniteurs de batterie ADBMS6822 via un double SPI vers une isoSPI à 2 fils.
Analog Devices Inc. Carte d'évaluation et kit EVAL-ISOMAX
Doté d'un microcontrôleur ultra-basse consommation d'énergie MAX32670 et d'un émetteur-récepteur isoSPI double ADBMS6822.
Circuit d'application standard

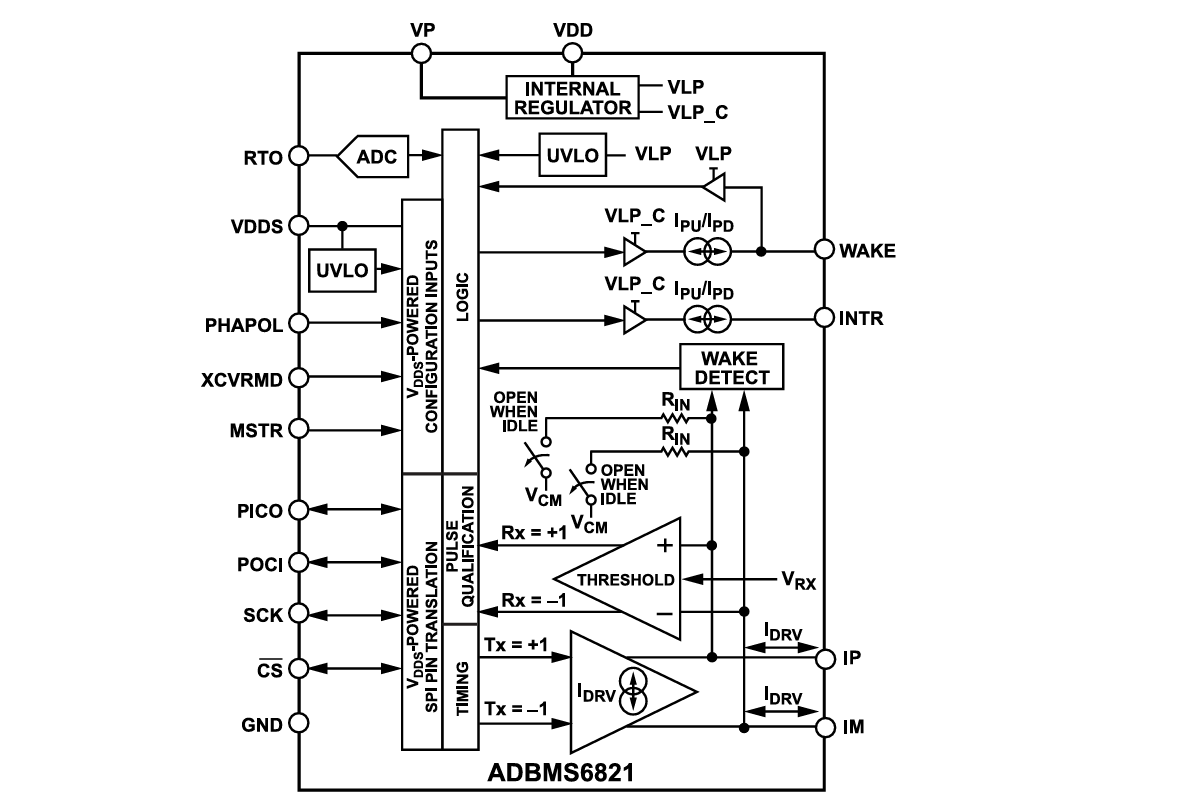

Schéma fonctionnel
