Analog Devices Inc. Codec à faible puissance ADAU1861
Le codec à faible puissance ADAU1861 d'Analog Devices Inc. offre trois entrées et une sortie qui combine deux processeurs de signal numérique (DSP). La chemin de l'entrée analogique vers le cœur DSP vers la sortie analogique est optimisée pour une faible latence. Le composant fournit une fréquence d'échantillonnage jusqu'à 768 kHz et une mémoire totale de 336 ko.
L'ADAU1861 de ADI est disponible dans un boîtier LFCSP (boîtier à puce à cadre plombé) à 64 fils.
Caractéristiques
- Moteur de traitement audio FastDSP programmable
- Fréquence d'échantillonnage jusqu'à 768 kHz
- Filtres Biquad, limiteurs, contrôles de volume et mélange
- Cœur DSP HiFi 3z Tensilica
- Quadruple MAC par cycle : multiplicateur 24 × 24 bits et accumulateur 64 bits
- Mode de fonctionnement d'alimentation flexible : 24,576 MHz, 49,152 MHz, 73,728 MHz et 98,304 MHz
- Mémoire totale 336 ko
- Débogage et trace JTAG
- Faible latence, CNA 24 bits et CAN
- SNR 106 dB (signal via CAN avec filtre pondéré A)
- SNR combiné de 110 dB (signal traversant le CNA et casques avec un filtre pondéré A)
- Moteur MAC de double précision programmable pour un égaliseur à 24 étages maximum
- Fréquences d'échantillonnage du port série de 8 kHz à 768 kHz
- Délai de groupe de 5 μs (fS = 768 kHz) entrée analogique à sortie analogique avec dérivation FastDSP (instructions de mise à zéro)
- 3 entrées analogiques asymétriques ou différentielles, configurables comme des entrées de microphone ou de ligne
- 8 entrées de microphone numérique
- Sortie audio différentielle analogique, configurable comme une sortie de ligne ou un pilote de casque
- 2 canaux de sortie PDM
- BVP prenant en charge n'importe quelle fréquence d'horloge d'entrée de 30 kHz à 36 MHz
- Convertisseurs de fréquence d'échantillonnage asynchrones (ASRC) à 4 canaux
- 2 ports audio série à 16 canaux prenant en charge I2S, justifié à gauche, justifié à droite ou jusqu'à TDM16 (TDM12 en mode turbo)
- 8 interpolateurs et 8 décimateurs avec routage flexible
- Alimentations électriques
- AVDD analogique à 1,8 V standard
- IOVDD d'E/S numériques de 1,1 V à 1,98 V
- DVDD numérique de 0,85 V à 1,21 V
- HPVDD_L casque de 1,2 V à AVDD
- Interfaces de contrôle/communication
- Ports de contrôle I2C, SPI ou UART
- SPI quadruple principal (QSPI)
- Port de communication UART
- Démarrage automatique à partird'une mémoire flash QSPI
- GPIO et IRQ flexibles
- Boîtier à puce à cadre plombé 64 fils[LFCSP], 9 mm × 9 mm et hauteur de boîtier 0,85 mm
Applications
- Systèmes audio automobiles
- Processeur à effets audio numérique
Carte d'évaluation associée
Analog Devices Inc. Carte d'évaluation EVAL-ADAU1861EBZ
Offre toutes les entrées et sorties analogiques et numériques sur l'ADAU1861.

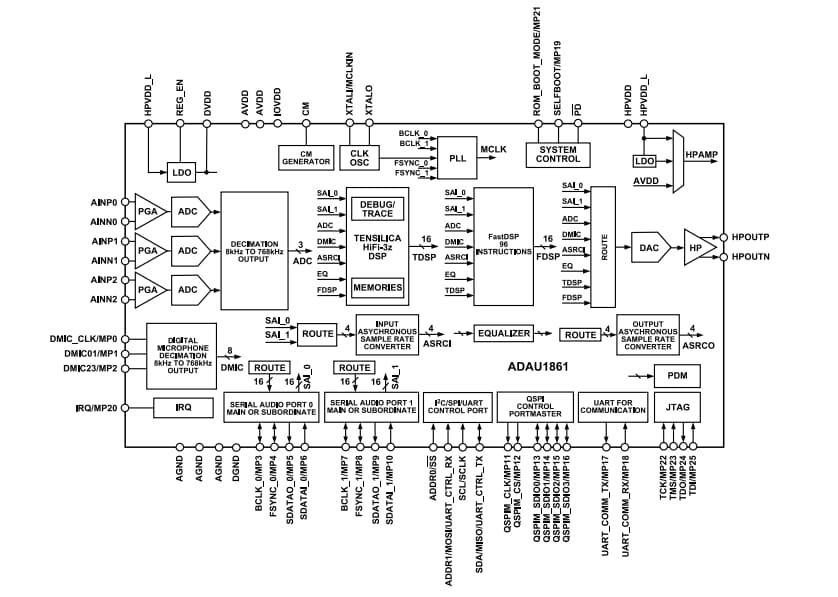

Schéma fonctionnel
