Analog Devices Inc. Système d'acquisition de données µModule® 18 bits ADAQ4003
Le système d’acquisition de données µModule® 2 MS/s 18 bits ADAQ4003 d'Analog Devices Inc. est une solution de chaîne de signal qui réduit le cycle de développement d’un système de mesure de précision en transférant le défi de conception de chaîne de signal de sélection, d’optimisation et de disposition des composants du concepteur au dispositif. L'ADAQ4003 met en œuvre une technologie de système en boîtier (SIP) qui réduit le nombre de composants du système final en combinant plusieurs blocs communs de conditionnement et de traitement du signal dans un seul dispositif. Ces blocs comprennent un registre à approximations successives (SAR) 18 bits et 2 MS/s haute résolution, un convertisseur analogique-numérique (CAN), un amplificateur pilote CAN (FDA) entièrement différentiel à faible bruit et un tampon de référence stable.
Le système d’acquisition de données µModule ADAQ4003 d’ADI intègre la technologie iPassives® constituée de composants passifs cruciaux avec des caractéristiques supérieures d’adaptation et de dérive, afin de minimiser les sources d’erreur dépendantes de la température et d’apporter des performances optimisées.
La solution de chaîne de signal est logée dans un petit format compact CSP_BGA à 49 billes de 7 mm × 7 mm et pas de 0,80 mm, qui conçoit sans sacrifier les performances et simplifie la gestion de la nomenclature des matériaux du système final. Ce niveau d'intégration de système rend l'ADAQ4003 beaucoup moins sensible à la disposition de la carte de circuit imprimé (PCB) tout en offrant la flexibilité nécessaire pour s'adapter à une large gamme de niveaux de signal.
L'interface utilisateur série compatible SPI (serial peripheral interface) est compatible avec les logiques 1,8 V, 2,5 V, 3 V ou 5 V, en utilisant une alimentation VIO séparée. L'ADAQ4003 dispose d'une plage de fonctionnement spécifiée de -40 °C à +125 °C.
Caractéristiques
- Parcours de conception amélioré
- Pilote CAN entièrement différentiel avec plage d’entrée sélectionnable
- Plages d’entrée avec 5 V VREF : ±10 V, ±5 V ou ±2,5 V
- Composants passifs essentiels inclus
- Matrice de résistances adaptées iPassives +/-0,005 %
- Large plage de tension d'entrée en mode commun
- Taux élevé de réjection en mode commun
- Conversion frontal unique vers différentiel
- Pilote CAN entièrement différentiel avec plage d’entrée sélectionnable
- Densité de chaîne de signal accrue
- Petit CSP_BGA à 49 billes, 7 mm x 7 mm, pas de 0,80 mm
- Réduction de l'encombrement de 4 fois par rapport à une solution discrète
- Tampon de référence embarqué avec génération VCM
- Petit CSP_BGA à 49 billes, 7 mm x 7 mm, pas de 0,80 mm
- Haute performance
- Débit de 2 MSPS, sans retard de pipeline
- 18 bits garantis sans aucun code manquant
- INL : +/-3 ppm standard, +/-8 ppm garanti
- SINAD : 99 dB standard (G = 0,454)
- Dérive d'erreur de décalage standard de 0,7 ppm/°C (G = 0,454)
- Dérive d'erreur de gain standard de +/-0,5 ppm/°C
- Faible dissipation de puissance totale de 51,6 mW standard à 2 MSPS
- Interface série compatible SPI-/QSPI™-/MICROWIRE™-/DSP
- Alimentation d'interface logique polyvalente avec 1,8 V, 2,5 V, 3 V ou 5 V
Applications
- Équipement de test automatique (ETA)
- Automatisation des machines
- Contrôle des processus
- Instrumentation médicale
- Boucles de contrôle numérique
Vidéos

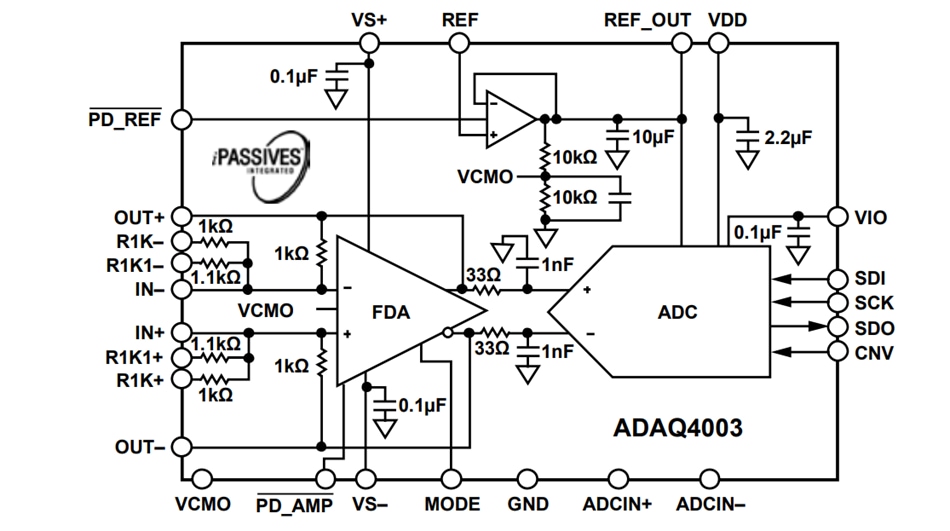

Schéma fonctionnel
