Analog Devices Inc. Solution d'acquisition de données µModule® ADAQ4001
La solution d’acquisition de données µModule® ADAQ4001 d’Analog Devices Inc. est une solution de chaîne de signal qui réduit le cycle de développement d’un système de mesure de précision en transférant la difficulté de conception de chaîne de signal relative à la sélection, l’optimisation et la disposition des composants du concepteur au dispositif. L'ADAQ4001 réduit le nombre de composants du système final en combinant plusieurs blocs communs de conditionnement et de traitement du signal dans un seul composant, à l’aide de la technologie SIP (système en boîtier).
Les blocs de conditionnement de la solution d’acquisition de données µModule ADAQ4001 d’ADI sont constitués d’un registre à approximations successives (SAR) 2 MSPS haute résolution 16 bits, d’un convertisseur analogique-numérique (CAN), d’un amplificateur pilote CAN entièrement différentiel à faible bruit et d’un tampon de référence stable.
Avec la technologie ADI iPassives®, l'ADAQ4001 intègre également des composants passifs cruciaux avec des caractéristiques supérieures d’adaptation et de dérive pour minimiser les sources d’erreur dépendantes de la température et apporter des performances optimisées.
L'ADAQ4001 dispose d’un niveau d’intégration système, permettant beaucoup moins de sensibilité à la disposition de la carte de circuit imprimé (PCB) tout en offrant la flexibilité nécessaire pour s’adapter à une large gamme de niveaux de signal. L’interface utilisateur série compatible avec l’interface périphérique série (SPI) est compatible avec le niveau logique 1,8 V, 2,5 V, 3 V ou 5 V, en utilisant une alimentation VIO séparée.
Ce dispositif est disponible dans une petite matrice de grille à puce en boîtier (CSP_BGA) de 7 mm × 7 mm et 49 billes, pas de 0,80 mm, avec un fonctionnement spécifié de -40 °C à +125 °C.
Caractéristiques
- Parcours de conception amélioré
- Pilote CAN totalement différentiel avec plage d'entrée sélectionnable
- Plages d'entrée avec 5 V VREF : +/-10 V, +/-5 V ou +/-2,5 V
- Composants passifs essentiels inclus
- Matrice de résistances adaptées iPassives +/-0,005 %
- Large plage de tension d'entrée en mode commun
- Taux élevé de réjection en mode commun
- Conversion frontal unique vers différentiel
- Pilote CAN totalement différentiel avec plage d'entrée sélectionnable
- Densité de chaîne de signal accrue
- Petit, 7 mm × 7 mm, pas de 0,80 mm, CSP_BGA 49 billes
- Réduction de l’empreinte de 4 fois par rapport à une solution discrète
- Tampon de référence embarqué avec génération VCM
- Petit, 7 mm × 7 mm, pas de 0,80 mm, CSP_BGA 49 billes
- Haute performance
- Débit : 2 MS/s, aucun retard de pipeline
- Garantie de 16 bits, aucun code manquant
- INL : ±4,6 ppm standard, garanti ±11,9 ppm
- SINAD : 95,6 dB standard (G = 0,454)
- Dérive d’erreur de décalage : 0,7 ppm/°C standard (G = 0,454)
- Dérive d’erreur de gain : ±0,5 ppm/°C standard
- Faible dissipation de puissance totale : 51,6 mW standard à 2 MS/s
- Interface série compatible SPI/QSPI™/MICROWIRE™/DSP
- Alimentation d’interface logique polyvalente avec 1,8 V, 2,5 V, 3 V ou 5 V
Applications
- Équipement de test automatique (ETA)
- Automatisation des machines
- Contrôle des processus
- Instrumentation médicale
- Boucles de contrôle numérique
Carte d’évaluation associée
Analog Devices Inc. Kits d'évaluation EVAL-ADAQ40xx
Contiennent la carte module périphérique (Pmod) EVAL-ADAQ4001PMDZ ou EVAL-ADAQ4003PMDZ.
Vidéos
Articles techniques

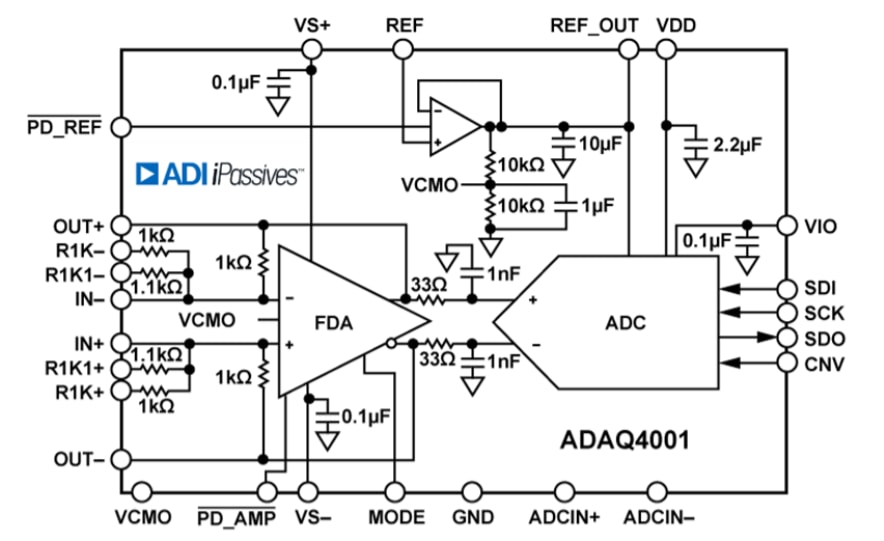

Schéma fonctionnel
