Analog Devices Inc. Kit d'évaluation ADA4570

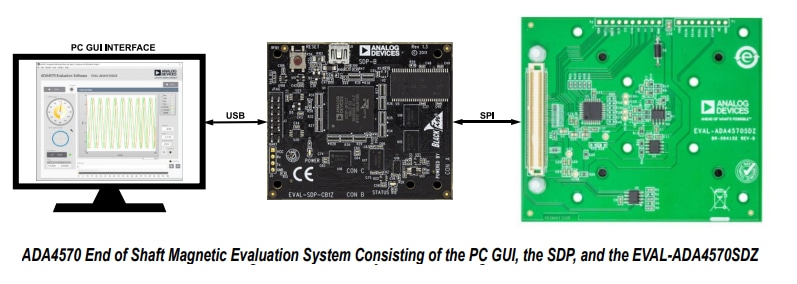

Le Kit d'évaluation ADA4570 d'Analog Devices Inc. dispose d'une interface utilisateur graphique (GUI) PC, d'un SDP et d'une carte EVAL-ADA4570SDZ. Le kit d'évaluation est composé de la carte EVAL-ADA4570SDZ et d'un stimulus magnétique sur un montage sur circuit imprimé. La carte AD4570 peut être interfacée avec un ordinateur via la carte EVAL-SDP-CS1Z (SDP-S) ou la carte EVAL-SDP-CB1Z (SDP-B). Cette carte EVAL-ADA4570SDZ dispose de l'ADA4570 dans une configuration d'aimant à l'extrémité de l'arbre. La carte d'évaluation permet une évaluation détaillée du capteur ADA4570 où l'interface graphique logicielle démontre la mesure angulaire et effectue un étalonnage au niveau du système. La carte d'évaluation ADA4570 fournit un accès via une embase standard pour l'alimentation et les signaux numériques à l'interface CAN embarquée (AD7266). Cela permet d'évaluer l'ADA4570 à l'aide de la plateforme de microcontrôleur préférée par l'utilisateur et de démarrer le développement logiciel du système.
