Analog Devices Inc. Synthétiseur numérique direct (DDS) AD9914S
Le synthétiseur numérique direct (DDS) AD9914S d'Analog Devices Inc. dispose d'un convertisseur numérique-analogique (CNA) 12 bits. L'AD9914S utilise une technologie DDS avancée associée à un CNA interne à haute vitesse et hautes performances pour former un synthétiseur numériquement programmable à haute fréquence capable de générer une forme d'onde sinusoïdale à sortie analogique agile en fréquence jusqu'à 1,4 GHz. L'AD9914S permet un saut de fréquence rapide et une résolution de réglage fin (capable de 64 bits à l'aide du mode module programmable).
L'AD9914S d'Analog Devices Inc. offre une capacité de saut d'amplitude et une phase rapide. Les mots de contrôle et le réglage de fréquence sont chargés dans l'AD9914S via un port d'entrée/sortie série ou parallèle. L'AD9914S prend également en charge un mode de fonctionnement balayage linéaire défini par l'utilisateur pour générer des formes d'onde balayées linéaires de fréquence, de phase ou d'amplitude. Un port d'entrée de données parallèle 32 bits haut débit est inclus. Cette fonction permet des débits de données élevés pour les schémas de modulation polaire. Il reprogramme également les mots de réglage de phase, de fréquence et d'amplitude. L'AD9914S fonctionne sur une plage de température industrielle étendue.
Caractéristiques
- Fréquence d'horloge interne 3,5 GS/s
- CNA 12 bits intégré
- Résolution de réglage de fréquence jusqu'à 190 pHz
- Résolution de réglage de phase 16 bits
- Échelle d'amplitude 12 bits
- Module programmable
- Capacité de balayage automatique de fréquence linéaire et non linéaire
- Interface de chemin de données parallèle 32 bits
- Huit profils de décalage fréquence/phase
- Bruit de phase de -128 dBc/Hz (décalage de 1 kHz à 1 396 MHz)
- SFDR large bande < -50 dBc
- Contrôle entrée/sortie série ou parallèle
- Alimentations de 1,8 V/3,3 V
- Mode de mise hors tension (matériel et logiciel)
- Boîtier LFCSP 88 fils
- Multiplicateur PLL REF CLK
- Capacité de modulation de phase
- Capacité de modulation d'amplitude
- Prend en charge les applications aérospatiales
- Traçabilité des lots de diffusion de wafers (tranches)
- Test d'acceptation du lot de rayonnement (RLAT)
- Dose ionisante totale (TID)
- Référence de rayonnement
- Verrouillage d'événement unique (SEL)
Applications
- Charges utiles spatiales à orbite terrestre basse (LEO)
- Synthèse de fréquence LO agile
- Générateurs d'horloges programmables
- Source chirp FM pour systèmes de lecture et radar
- Matériel de test et de mesure
- Pilotes de dispositif acousto-optique
- Modulateurs polaires
- Saut de fréquence rapide

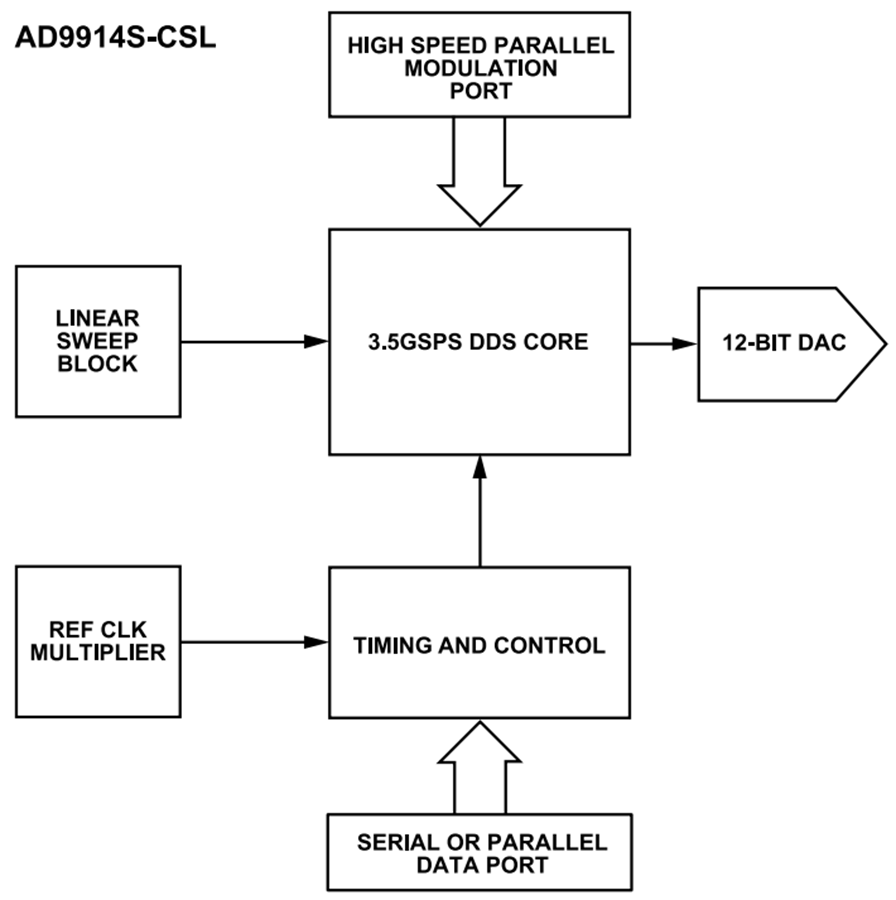

Diagramme fonctionnel
