Analog Devices Inc. Étage frontal à signal mixte (MxFE®) AD9082
L’étage frontal à signal mixte (MxFE®) AD9082 d’Analog Devices Inc. est hautement intégré avec un cœur de convertisseur numérique-analogique (CNA) à fréquence d’échantillonnage maximale de 16 bits et 12 GSPS et un cœur de convertisseur analogique-numérique (CAN) RF à fréquence d’échantillonnage de 12 bits et 6 GSPS. L'AD9082 prend en charge quatre canaux émetteurs et deux canaux récepteurs, ce qui le rend particulièrement adapté aux applications nécessitant à la fois des CAN et des CNA large bande pour traiter des signaux ayant une large bande passante instantanée.
L'AD9082 d'ADI dispose d'un port émetteur-récepteur de données à 16 voies, JESD204C 24,75 Gbit/s/voie ou JESD204B 15,5 Gbit/s/voie, d'un multiplicateur d'horloge intégré et d'une capacité de traitement du signal numérique (DSP). Ces caractéristiques sont destinées aux applications RF directes à large bande ou multibande. De plus, le MxFE AD9082 offre un mode de dérivation qui permet aux cœurs CAN ou CNA de contourner les chemins de données DSP.
Le MxFE AD9082 fournit un mode de boucle de retour à faible latence et de saut de fréquence conçu pour les systèmes radar à matrice échelonnée et les applications de guerre électronique.
Caractéristiques
- Conception de plateforme commune reconfigurable flexible
- Quatre CNA et deux CAN (4D2A)
- Prend en charge la bande simple, double et quadruple
- Fréquence d’échantillonnage CNA/CAN maximale jusqu’à 12 GSPS - 6 GSPS
- Rapports d’échantillonnage CNA vers CAN de 1, 2, 3 et 4
- Option de dérivation de chemin de données CAN et CNA
- Bande passante analogique jusqu’à 8 GHz
- Plage de courant de sortie pleine échelle de 7 mA à 40 mA, couplage CA
- PLL sur puce avec synchronisation multi-puces, option d’entrée RFCLK externe
- Performances CAN CA à 6 GSPS
- Tension d’entrée pleine échelle 1,475 Vp-p
- Puissance d’entrée à onde sinusoïdale pleine échelle 4,4 dBm
- Densité de bruit -153 dBFS/Hz
- Facteur de bruit 25,3 dB
- -65,2 dBFS à 2,7 GHz HD2
- -70,8 dBFS à 2,7 GHz HD3
- -68,5 dBFS à 2,7 GHz dans le pire des cas (hormis HD2 et HD3)
- Performances CA du CNA à la sortie de 3,7 GHz
- -78,9 dBc 2 tonalités IMD3 (-7 dBFS par tonalité)
- -155,1 dBc/Hz NSD, simple tonalité, fCNA = 12 GSPS
- SFDR -70 dB, simple tonalité, fCNA = 12 GSPS
- Délai programmable par chemin de données
- Prise en charge de la CAG en réception
- Détection rapide avec faible latence pour un contrôle AGC rapide
- Surveillance de signal pour contrôle AGC lent
- Broches de support AGC dédiées
- Prise en charge du DPD d'émission
- Contrôle de gain de canal DUC fin et réglage du délai
- Ajustement de délai DDC grossier pour le chemin d'observation DPD
- Caractéristiques numériques polyvalentes
- Prend en charge les données numériques réelles ou complexes (8, 12, 16 ou 24 bits)
- Filtres d'interpolation et de décimation sélectionnables
- DDC et DUC configurables
- Huit DUC complexes fins et quatre DUC complexes grossiers
- Huit DDC complexes fins et quatre DDC complexes grossiers
- NCO 48 bits par DUC/DDC
- Option de contournement DUC/DDC fin et grossier
- Filtre PFIR 192-tap programmable pour égalisation de réception, prend en charge quatre paramètres de profil différents chargés via GPIO
- Caractéristiques auxiliaires
- Saut de fréquence rapide
- Synthèse numérique directe (DDS)
- Mode de boucle de retour numérique à faible latence (CAN vers CNA)
- Pilote d'horloge CAN avec rapports de division sélectionnables
- Circuit de protection en aval de l'amplificateur de puissance
- Unité de surveillance de la température sur puce
- Broches GPIOx flexibles
- Option d'économie d'énergie TDD
- Interface SERDES JESD204B/JESD204C, 16 voies jusqu’à 24,75 Gbits/s
- Huit voies par CNA et CAN
- JESD204B compatible avec le débit de ligne maximal 15,5 Gbits/s
- JESD204C compatible avec le débit de ligne maximal 24,75 Gbits/s
- Mode de répétition d’échantillonnage et de bits pour correspondance de débit de ligne
- 15 mm × 15 mm, BGA 324-ball avec pas de 0,8 mm
- Consommation électrique totale standard 11,45 W
Applications
- Infrastructures de communication sans fil
- Micro-ondes point à point, bande E et ondes millimétriques 5G
- Systèmes de communication large bande
- DOCSIS 3,1 et 4,0 CMTS
- Radars à matrice échelonnée et guerre électronique
- Systèmes de test et de mesure électroniques

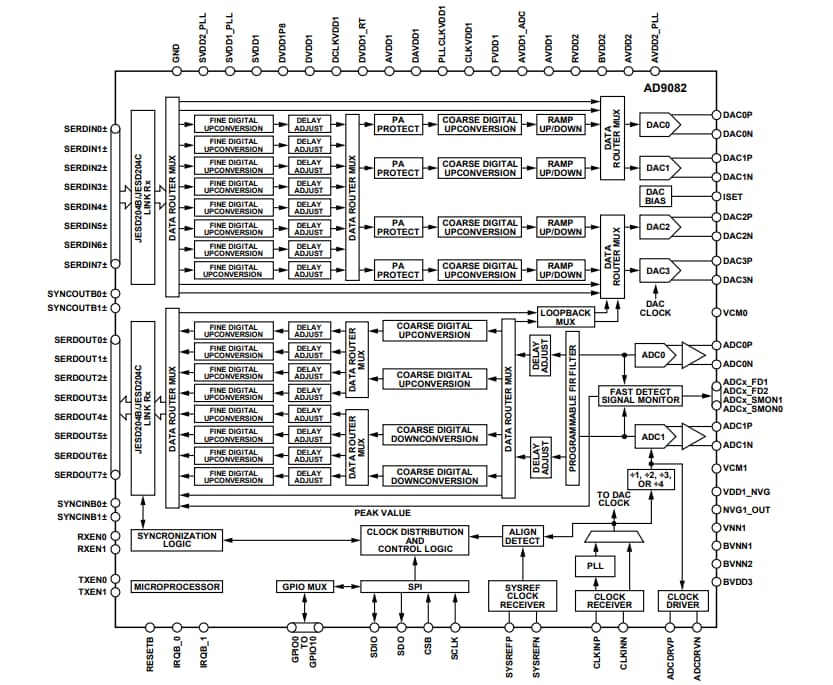

Schéma fonctionnel
