Analog Devices Inc. Amplis opérationnels à double sortie rail-à-rail AD8676
Les amplificateurs opérationnels à double sortie rail-à-rail AD8676 d'Analog Devices Inc. disposent d'un décalage ultra-faible, d'une dérive et d'un bruit de tension combinés à des courants de polarisation d'entrée très faibles sur l'ensemble de la plage de température de fonctionnement. Les amplificateurs opérationnels AD8676 fonctionnent entièrement de ±5 V à ±15 V avec des oscillations de sortie rail à-rail et un très faible bruit. La sortie rail-à-rail est comparable à celle de l'OP184, mais offre une large bande passante combinée à une précision et une faible consommation d'énergie, similaires à l'amplificateur OP07 aux normes de l'industrie. Les AD8676 sont, contrairement aux autres, des amplificateurs opérationnels rail-à-rail à faible bruit, qui utilisent un très faible courant de polarisation en entrée et un faible bruit de courant en entrée.
Les amplis opérationnels de double sortie rail-à-rail AD8675 d'ADI fournissent une tension de décalage standard de seulement 12 μV, une dérive de décalage de 0,2 μV/°C et un bruit de seulement 0,10 μV p-p (0,1 Hz à 10 Hz). Ces caractéristiques techniques sont idéales pour les applications qui ne tolèrent pas de sources d'erreur significatives. De plus, l'instrumentation de précision, la PLL et d'autres circuits de filtre de précision, les capteurs de position et de pression, l'instrumentation médicale et les amplificateurs de jauge de contrainte bénéficient considérablement du très faible bruit, du faible courant de polarisation en entrée et d'une large bande passante.
L'AD8676 est spécifié pour la plage de température industrielle étendue (de -40 ºC à +125 ºC) et est disponible en boîtiers MSOP à 8 fils ou SOIC étroit sans fils.
Les boîtiers plus petits et la faible consommation d'énergie offertes par l'AD8676 permettent une densité de canal maximale ou une taille de carte minimale pour les équipements à espace restreint.
Caractéristiques
- Bruit de tension très faible 2,8 nV/√Hz à 1 kHz
- Excursion de sortie rail-à-rail
- Faible courant de polarisation d'entrée maximal de 2 nA
- Tension de décalage très faible standard de 12 μV
- Faible dérive du décalage d'entrée de 0,6 μV/°C maximum
- Gain très élevé de 120 dB
- Large bande passante standard 10 MHz
- Fonctionnement de ±5 V à ±18 V
Applications
- Instrumentation de précision
- Filtres PLL
- Boucles de commande de diode laser
- Amplificateurs pour jauge de contraintes
- Instrumentation médicale
- Amplificateur de thermocouple
Cartes associées
Analog Devices Inc. EVALPRAOPAMPx Universal Op Amp Eval Boards
Helps designers evaluate the features & capabilities of single op-amps in a wide range of packages.

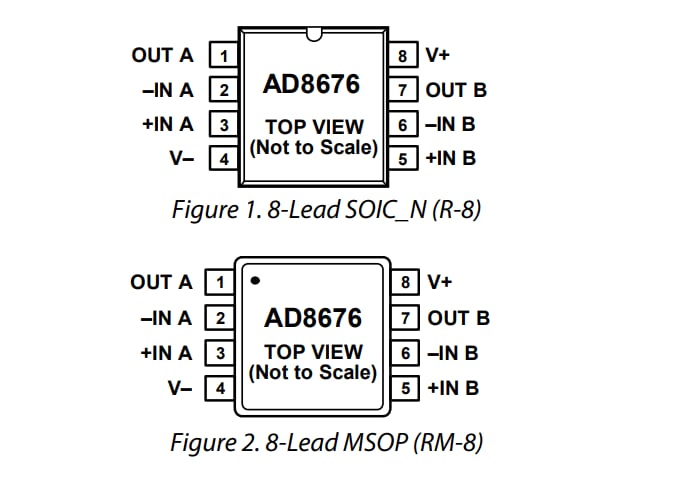

Configurations des broches
