Analog Devices Inc. Système d’acquisition de données (DAS) 8 canaux AD4855
Le système d’acquisition de données (DAS) 8 canaux AD4855 d'Analog Devices combine une alimentation basse tension 5 V, des alimentations tampons d’entrée flexibles et des entrées différentielles en mode commun. Le DAS 250 kS/s 16 bits d’échantillonnage simultané à 8 canaux entièrement tamponné permet à la gamme SoftSpan de chaque canal d’être configurée indépendamment pour correspondre à l’oscillation du signal d’application natif, réduisant ainsi le conditionnement supplémentaire du signal externe. L'AD4855 intègre une technologie SHDR (haute plage dynamique transparente) pour maximiser davantage la plage dynamique à conversion unique. Lorsqu’il est activé, le gain du chemin du signal d’entrée du canal est automatiquement optimisé par échantillon, minimisant le bruit du convertisseur sur chaque échantillon sans affecter la linéarité.
Le DAS AD4855 d’ADI intègre tous les condensateurs d’alimentation critique et de dérivation de référence dans un boîtier BGA (matrice à billes) 7,00 mm x 7,00 mm, à 64 billes. L’encombrement complet de la solution et le nombre de composants sont minimisés et la sensibilité à la disposition de la carte de circuit imprimé (PCB) d’application est réduite. L'AD4855 fonctionne sur une plage de températures industrielles étendue de -40 °C à +125 °C.
Caractéristiques
- Système complet d’acquisition de données 16 bits
- Échantillonnage simultané de 8 canaux tamponnés en interne
- Débit par canal de 250 kS/s
- Large plage d’entrées différentielles en mode commun
- Fuite d’entrée standard de ±75 pA à 25 °C
- Temps de stabilisation de l’étape d’entrée pleine échelle <>
- Tampon de référence et de référence intégré (4,096 V)
- Condensateurs de découplage d’alimentation intégrés
- 27 mW par canal à 250 kS/s, s'adapte au débit sortant
- Plage dynamique élevée et transparente
- Plage de gain automatique par échantillon, par canal
- Maintient INL de niveau ppm
- Plages d’entrée SoftSpan par canal, bipolaires ou unipolaires
- ±40 V, ±25 V, ±20 V, ±12,5 V, ±10 V, ±6,25 V, ±5 V, ±2,5 V
- 0 V à 40 V, 25 V, 20 V, 12,5 V, 10 V, 6,25 V, 5 V, 2,5 V
- Conditionnement Minimal du signal externe
- Tolérance de suralimentation d’entrée Rail-à-rail
- Haute performance
- INL standard (plage de ±40 V) de ±160 μV
- SNR (plage de ±40 V) standard à simple conversion de 94,6 dB
- DR (plage de ±40 V) standard à simple conversion de 98,1 dB
- THD (plage de ±40 V) standard de -117 dB
- 120 dB CMRR typique
- Flexibilité numérique
- entrée et sortie SPI CMOS (0,9 V à 5,25 V) et LVDS en série
- Suréchantillonnage optionnel avec moyenne numérique 16 bits
- correction de phase, de gain et de décalage optionnels
- Encombrement de solution complète BGA à 64 billes de 7,00 mm x 7,00 mm
Applications
- Équipement de test automatique
- Avionique et aérospatiale
- Instrumentation et systèmes de contrôle
- Fabrication de dispositifs semiconducteurs
- Test et mesure

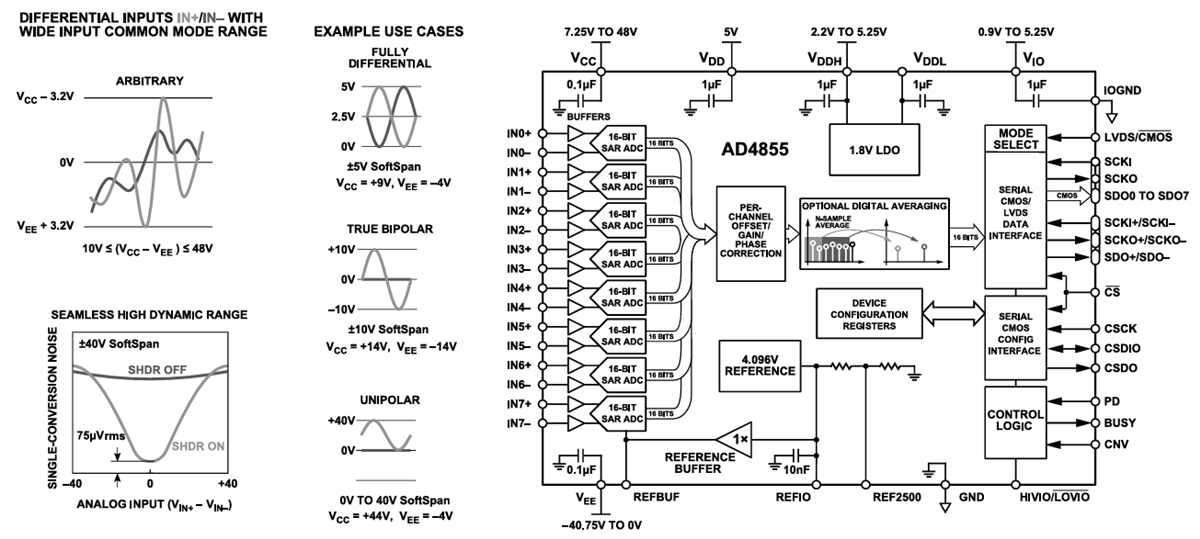

Schéma fonctionnel
Publié le: 2024-10-22
| Mis à jour le: 2024-11-06
