Analog Devices Inc. Kits de développement AD-MAX32SXWISE-SL/AD-MAX32LRWISE-SL

Les kits de développement AD-MAX32SXWISE-SL/AD-MAX32LRWISE-SL d'Analog Devices ont pour but de permettre la conception de solutions basées sur des techniques de communication radio propriétaires à faible consommation et longue portée. Les plateformes disposent d’un émetteur-récepteur RF basé sur des techniques de modulation par étalement du spectre issues de la technologie d'étalement du spectre (CSS) et prennent en charge une plage de fréquence de 800 MHz à 960 MHz. Ces kits sont basés sur le microcontrôleur à ultra-faible puissance MAX32670 basé sur le processeur Arm® Cortex®-M4.

Les plateformes sont fournies dans un format Arduino Uno, avec deux connecteurs PMOD et un connecteur de kit de développement ESP32 pour permettre une connexion facile des capteurs et des modules de conditionnement du signal complémentaires. Fournis avec des logiciels et du matériel de travail, ainsi que des exemples logiciels, les kits facilitent le prototypage et la création de systèmes et de solutions connectés pour les applications IdO. La plateforme de base est accompagnée de divers matériels Analog Devices complémentaires, mais elle est également compatible avec du matériel tiers. Analog Devices fournit également un outil gratuit de programmation et de débogage appelé MaximSDK.

Les kits de développement comprennent une carte de base, trois nœuds de capteurs, des éléments essentiels de configuration de passerelle et d’autres accessoires. Cependant, les utilisateurs peuvent également acheter les composants individuellement comme prévu pour le développement d’applications.

Le kit de développement AD-MAX32SXWISE-SL d’Analog Devices alimente le SX1261, un émetteur-récepteur RF basé sur des techniques de modulation de spectre étendu issues de la technologie CSS.

Le kit de développement AD-MAX32LRWISE-SL d’Analog Devices comprend le LR1110, un émetteur-récepteur RF basé sur des techniques de modulation de spectre étendu issues de la technologie CSS.

Caractéristiques techniques de la carte de base

  • AD-MAX32LRWISE-SL
    • Carte de base :
    • Nœud de capteur de composant :
      • Capteur intelligent de surveillance médicale et de suivi du bétail EV-CATTLETAG-ARDZ (peut être acheté séparément)
    • Gateway Essentials et autres accessoires (peuvent être achetés séparément)

Caractéristiques

  • Fournit à l’utilisateur une plateforme pour évaluer les caractéristiques et les performances du kit d’évaluation
  • Permet à l’utilisateur de prototyper et de tester ses applications IdO avant de passer au développement à grande échelle
  • Fournit des outils pour analyser la consommation d’énergie de l’appareil, ce qui permet à l’utilisateur d'optimiser l’efficacité énergétique de ses applications
  • Comprend des outils de développement, des bibliothèques et de la documentation pour aider l’utilisateur à écrire et déboguer son code
  • Aide l’utilisateur à analyser et étudier les différents schémas de modulation, débits de données et autres paramètres pertinents pour la communication IdO
  • Livré avec des interfaces conviviales, une documentation et des outils logiciels qui simplifient le processus d’intégration, ce qui peut faire gagner du temps et des efforts aux développeurs lors de l’intégration du SX1261 dans leurs dispositifs IdO

Applications

  • Dispositifs médicaux alimentés par batterie
  • Capteurs industriels
  • Modules optiques de communication
  • Contrôleur de modem radio sécurisé
  • Contrôleur de capteur intelligent

Produits associés

Analog Devices Inc. Microcontrôleur à ultra-faible puissance MAX32670

Implémente des conceptions avec un traitement de capteur complexe sans compromettre la durée de vie de la batterie/pile.

Learn Moreà propos de Analog Devices Inc. Microcontrôleur à ultra-faible puissance MAX32670 View Productslié à Analog Devices Inc. Microcontrôleur à ultra-faible puissance MAX32670

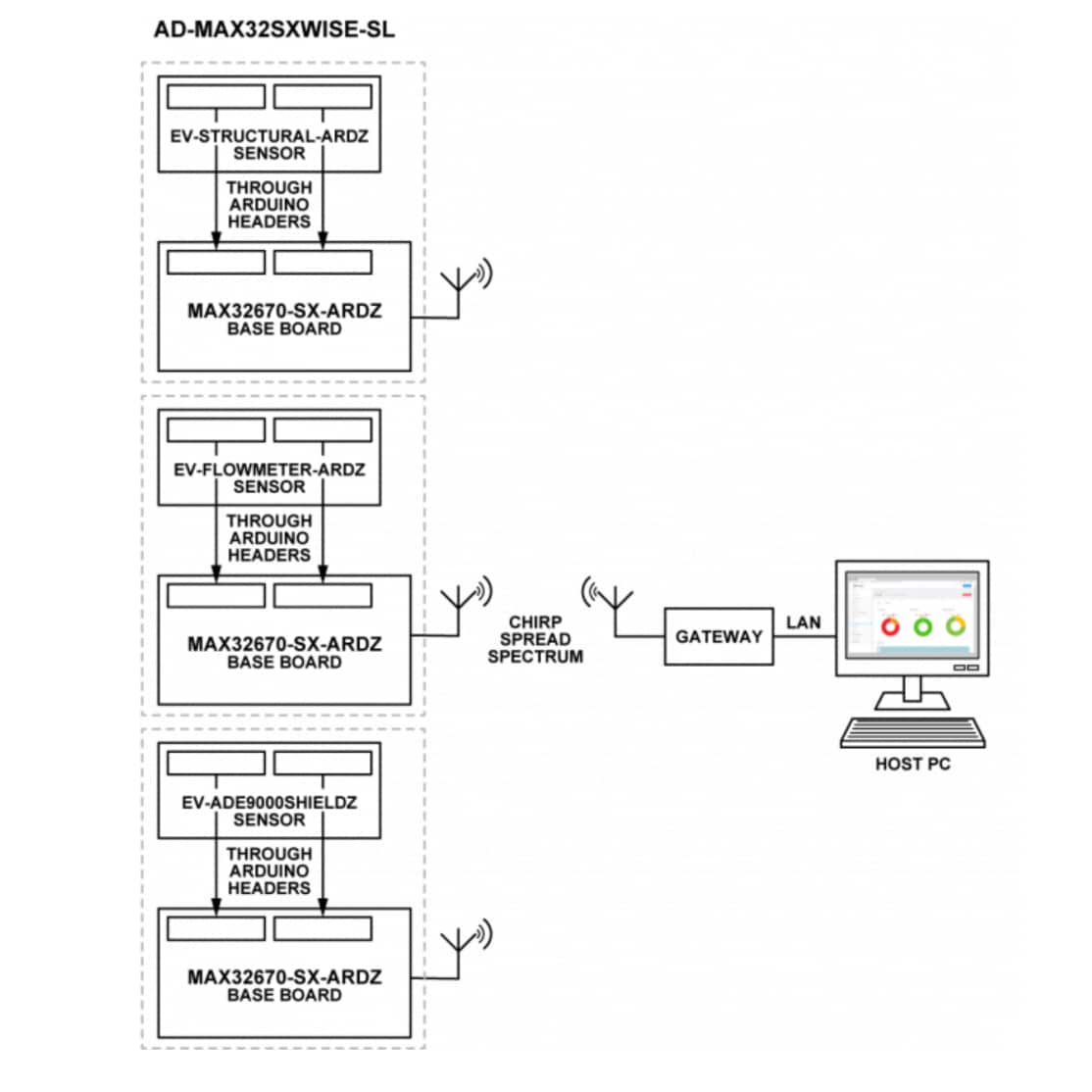

Architecture système AD-MAX32SXWISE-SL

Schéma du circuit d'application - Analog Devices Inc. Kits de développement AD-MAX32SXWISE-SL/AD-MAX32LRWISE-SL

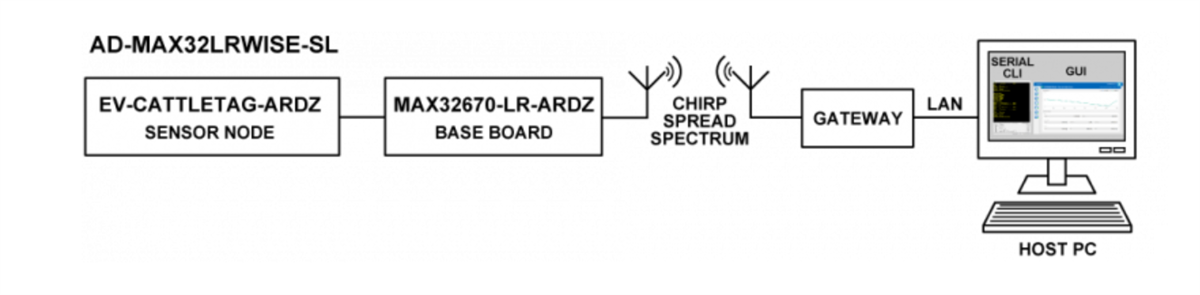

Architecture système AD-MAX32LRWISE-SL

Schéma du circuit d'application - Analog Devices Inc. Kits de développement AD-MAX32SXWISE-SL/AD-MAX32LRWISE-SL
