ams OSRAM Capteur de lumière ambiante miniature TSL2585
Le capteur de lumière ambiante miniature TSL2585 d'ams OSRAM intègre plusieurs applications au sein d'un seul composant : la détection de lumière ambiante pour la gestion de la luminosité d'écran, l'estimation de l'indice UV ambiant et la détection d'exposition/scintillement automatique pour l'assistance de la caméra. Le composant intègre des photodiodes photopiques, IR et UV connectées à trois modulateurs. À l'intérieur, il existe un frontal analogique avec un gain pouvant atteindre 4 096x et trois convertisseurs AD à résolution 20 bits échantillonnant à 14 kHz. Le TSL2585 fonctionne de 1,7 V à 2,0 V et se connecte via une interface I2C de 1,8 V avec une consommation de 700 nA à 1,8 V. Le capteur de lumière ambiante miniature TSL2585 d'ams OSRAM est fourni dans un boîtier OLGA à profil mince, à faible empreinte et 2,0 mm x 1,0 mm x 0,35 mm (LxlxH).
Couvert par un filtre photopique optimisé, la zone de photodiode photopique, associée à un canal IR dédié, mesure avec précision la lumière ambiante et permet l'irradiance de différentes sources lumineuses. Les résultats de calcul aident à optimiser automatiquement la luminosité de l'affichage dans d'autres conditions d'éclairage pour une meilleure expérience utilisateur.
Exécuté en parallèle avec une détection de lumière ambiante, le TSL2585 avec la fonctionnalité intégrée de détection de scintillement de la lumière ambiante utilise les mêmes photodiodes. Le moteur de détection de scintillement échantillonnera et tamponnera les données pour le calcul des fréquences de scintillement en externe sur un CPU hôte.
Couvert par un filtre UV passe-bande, la zone de photodiode UV, combinée à des canaux photopiques et IR, permet l'estimation de l'indice UV ambiant en exécutant un algorithme en externe sur un CPU hôte.
Caractéristiques
- Détection de l'ALS invisible sous n'importe quel type de verre
- Configurable, haute sensibilité
- Temps de gain et d'intégration programmable
- Plage dynamique par réglage de gain uniquement 4098x
- Illumination détectable de 1 mlux
- Réponse ALS personnalisée
- Filtre photopique pour canal visible
- Canal IR indépendant
- Interruption ALS avec seuils
- Configurable, haute sensibilité
- Détection de scintillement de lumière intégrée sur puce
- Mesure de scintillement et ALS simultanée avec méthodologie de lecture simplifiée
- Temps d'échantillonnage configurable indépendamment
- Détection de scintillement jusqu'à 7 kHz (échantillonnage de 14 kHz)
- Interruption de tampon FIFO
- Informations auxiliaires pour l'estimation de l'indice UV ambiant
- Canal UVA avec gain de canal indépendant et programmable
- Filtre photopique pour canal visible
- Canal IR indépendant
- Faible consommation électrique et trafic I2C minimal
- Fonctionnement à 1,8 VDD
- Mode veille configurable
- Dispositif piloté par interruption
- Interface I2C jusqu'à 1 Mbit/s (mode rapide)
- Vérification d'état intégrée pour toutes les fonctions avec indicateurs de saturation numérique et analogique
- Compression de données sur puce de trafic de bus I2C réduite
Applications
- Dispositifs portables, bandes intelligentes et montres intelligentes
- Smartphones
- Appareils IoT
Caractéristiques techniques
- Interface 12C, 1,8 V
- Plage de tension d'alimentation : 1,7 V à 2,0 V
- Options programmables
- Gain
- Interruption
- Temps d'intégration
- 65 000 lux maximum
- Plage de température de fonctionnement : de -30 °C à +85 °C
- Boîtier OLGA à 6 broches
- Canal UVA intégré
- Conforme à la directive RoHS

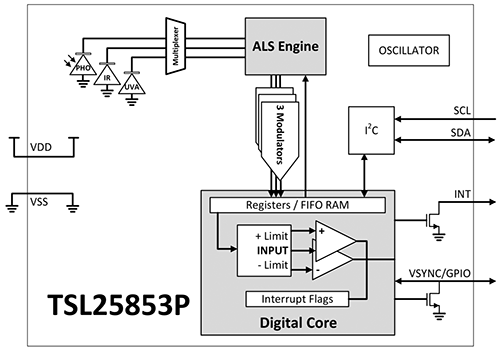

Schéma fonctionnel
Désignations des broches

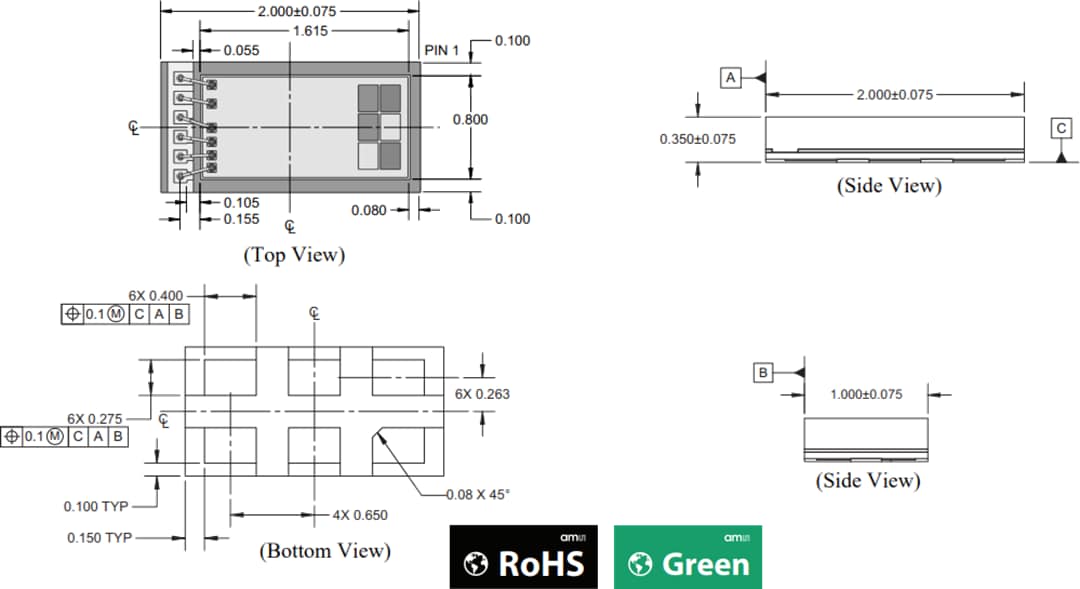

Profil du boîtier
Vidéos
