ams OSRAM Capteurs RVB universels TCS3410
Le capteur RVB universel de lumière ambiante TCS3410 d'ams OSRAM dispose d'une détection sélective du scintillement conçue pour une utilisation derrière les écrans OLED ou auxiliaire aux applications vers caméra. La fonction de détection de lumière ambiante sur le TCS3410 fournit trois canaux simultanés de détection de la lumière ambiante et du scintillement, qui se connectent aux photodiodes via un multiplexeur programmable.
Le TCS3410 d'ams OSRAM intègre un ensemble de photodiodes RVB et une photodiode transparente, dans lequel la zone est couverte par un filtre de blocage UV/IR. L'architecture mesure avec précision la lumière ambiante et permet le calcul de l'éclairement de différentes sources lumineuses. L'apparence d'affichage et la prise de vue sont améliorées avec les résultats de calcul.
De plus, le TCS3410 combine également la détection directe du scintillement de la lumière ambiante. La détection de scintillement est obtenue en parallèle avec la détection de
lumière ambiante et dispose d’une configuration de gain indépendante. Le moteur de détection de scintillement échantillonnera et mettra en mémoire tampon les données pour le calcul des fréquences de scintillement en externe sur un CPU hôte.
Le composant est fourni en boîtier QFN optique de 2,0 mm x 1,0 mm x 0,5 mm à profil mince et faible empreinte.
Caractéristiques
- Haute sensibilité configurable
- Temps de gain et d'intégration programmable
- Plage dynamique par réglage de gain uniquement 8192x
- Illumination détectable de 1 mlux
- Réponse ALS personnalisée
- Filtre de blocage UV/IR pour canaux RVBT
- Interruption ALS avec seuils
- Détection des ALS immunisés contre le scintillement avec temps d'intégration programmable
- Mesure de scintillement et ALS simultanée avec méthodologie de lecture simplifiée
- Durée et gain d'échantillonnage configurables indépendamment
- Détection de scintillement jusqu'à 7 kHz (échantillonnage de 14 kHz)
- Interruption de tampon FIFO
- Fonctionnement de 1,8 VDD
- Mode veille configurable
- Dispositif piloté par interruption
- Interface I2C jusqu’à 1 Mbit/s (mode rapide)
- Indicateurs de saturation numériques et analogiques
- Réduit le trafic sur le bus I²C
Applications
- Informations de luminosité intérieure/extérieure
- Gestion de la luminosité pour les écrans
- Assistance de correction d'image de caméra
- Fonctionnement de la caméra immunisé contre le scintillement

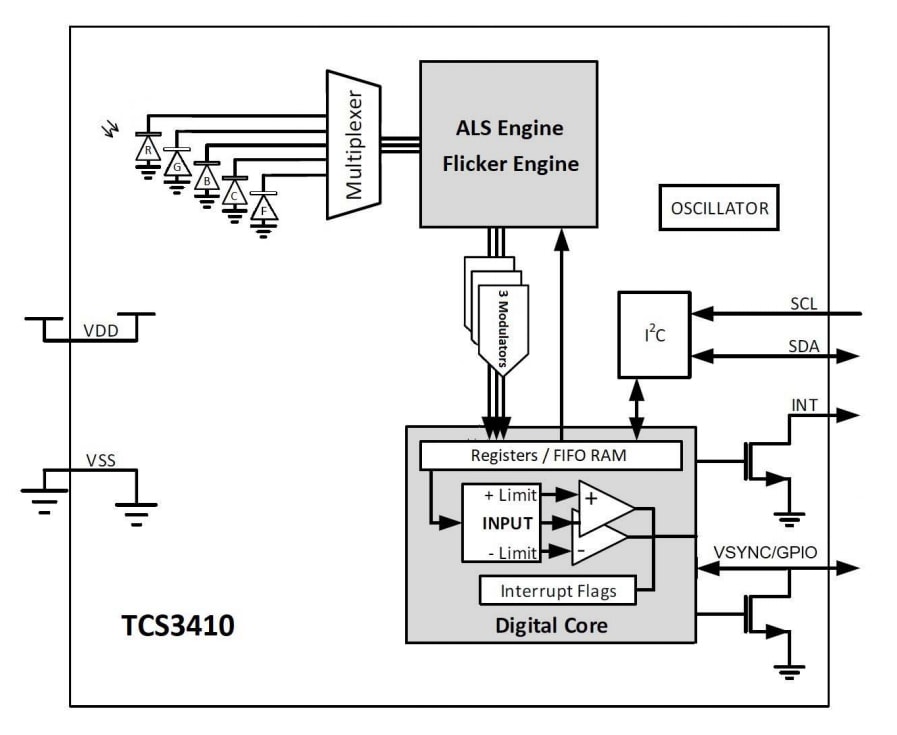

Schéma fonctionnel
