ams OSRAM Capteur de lumière ambiante haute sensibilité TSL2522
Le capteur de lumière ambiante haute sensibilité d'ams OSRAM TSL2522 fournit deux canaux de détection de la lumière ambiante simultanés, qui peuvent être connectés de manière arbitraire aux photodiodes via un multiplexeur programmable. Le TSL2522 contient un ensemble de photodiodes photopiques et un ensemble de photodiodes infrarouges. L’architecture mesure avec précision la lumière ambiante et permet le calcul de l’irradiation des différentes sources lumineuses. Les résultats des calculs améliorent l'apparence de l'affichage et la prise d'image.
Le TSL2522 d'ams OSRAM est doté d'une fonction de détection de la lumière ambiante et de détection des scintillements lumineux. Le dispositif est disponible dans un boîtier OLGA de petite taille et à faible profil de 2,0 mm x 1,0 mm x 0,5 mm.
Caractéristiques
- Configurable, haute sensibilité
- Temps de gain et d'intégration programmable
- Plage dynamique 4096x uniquement par réglage du gain
- Éclairage détectable 1mlux
- Réponse ALS personnalisée
- Filtre photopique pour canal visible
- Canal IR indépendant
- Mesure de scintillement et ALS simultanée avec méthodologie de lecture simplifiée
- Interruption ALS avec seuils
- Temps d'échantillonnage configurable indépendamment
- Détection de scintillement lumineux jusqu’à 7 kHz (taux d’échantillonnage 14 kHz)
- Interruption du tampon FIFO
- Fonctionnement 1,8 VDD
- Mode veille configurable
- Dispositif piloté par interruption
- Interface I2C jusqu’à 1 Mbit/s (mode rapide plus)
- Indicateurs de saturation numériques et analogiques
Applications
- Détection de l'éclairement de la lumière ambiante pour la gestion de la luminosité de l'écran ou l'exposition automatique de l'appareil photo
- Détection de scintillement lumineux pour la correction d’image de la caméra
Kit d'évaluation

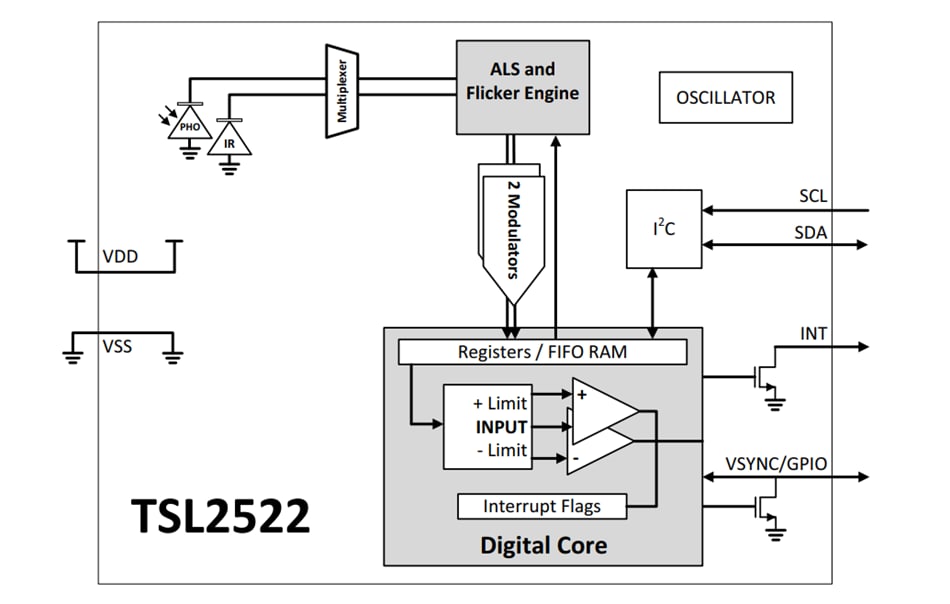

Schéma de principe
Description des broches
Produits associés
ams OSRAM Capteurs de lumière ambiante (ALS)
Fournissent des mesures de l'intensité de la lumière ambiante qui correspondent à la réponse de l'œil humain à la lumière.
