ams OSRAM Modules de caméra miniatures NanEyeM

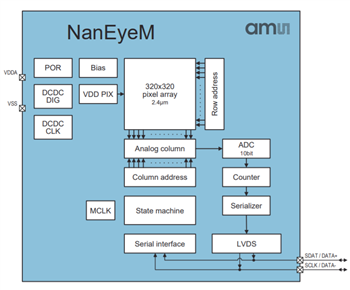

Les modules de caméra miniatures NanEyeM d'ams OSRAM sont des capteurs d'image de taille miniature pour les applications de vision où la petite taille est un facteur critique. Ces modules disposent d’une résolution de 320 x 320 avec une haute sensibilité de 2,4 μ pixels et une large capacité de puits complet. Le module dispose d’une faible empreinte de seulement 1 mm2. Les modules de caméra miniatures NanEyeM ont une fréquence d’images élevée et un affichage lisse et à faible délai sur une large gamme d’interfaces standard. Ces modules comprennent un CAN 10 bits et une interface de données LVDS bit-série et peuvent piloter le signal via une longueur de câble pouvant atteindre 3 m. Les modules de caméra miniatures NanEyeM peuvent être utilisés dans des applications telles que l'endoscopie médicale, la numérisation intrabuccale, la robotique chirurgicale et l'endoscopie industrielle.
Caractéristiques
- Empreinte de 1 mm2 avec ensemble de câbles
- Plage de fréquence d'images de 4 fps à 49 fps
- Résolution 320(H) x 320(V)
- Interface numérique conforme EMI et EMC
- Aucun câble coaxial ou blindé n'est nécessaire
- Pixel hautement sensible de 2,4 μ avec une résolution de 102,4 k pixel
- Option de configuration de l'interface série différentielle en mode asymétrique pour une connexion plus facile à un processeur de signal d'image (ISP)
- Bruit réduit et rendement lumineux supérieur en raison de la résolution accrue
- Peut piloter un signal via un endoscope avec une longueur de câble jusqu'à 3 m
- Conçu pour les exigences d'espace confiné les plus strictes
- Image lisse et précise
- Connexion flexible
- Distorsion réduite
- Fonction de transfert de modulation (MTF) améliorée
- Coût optimisé
Caractéristiques techniques
- Plage de tension d'alimentation de mise à la terre de -0,5 V à 3,6 V
- Plage de tension de broche d'entrée de mise à la terre de -0,5 V à 3,6 V
- Plage de température ambiante de fonctionnement de +15 °C à +55 ºC (module complet)
- Plage d'humidité relative sans condensation de 5 % à 85 %
- Modèle corps humain (HBM) à décharge électrostatique de ±2 kV
- Plage de tension d'alimentation ; 3,2 V à 3,4 V
- Taille de pixel : 2,4 µm x 2,4 µm
- Format optique 1/15 po
- Filtres de couleur RVB (modèle Bayer)
Applications
- Endoscopie médicale à usage unique
- Endoscopie industrielle
- Robotique chirurgicale
- Endoscopie jetable
- Instruments chirurgicaux
- Sondes et cathéters
- Applications nécessitant un appareil photo numérique de taille ultra-réduite
- Numérisation intrabuccale
