Positronic Connecteurs mini-rectangulaires SGM
Les connecteurs mini-rectangulaires SGM de Positronic comportent des contacts de taille 22 avec 4 à 50 contacts fixes. Les terminaisons comprennent un enroulement de fil, une borne en coupelle, une brasure droite et un enfichable imprimé à pression conforme. Cette série offre une grande fiabilité et une variété d'options de polarisation et de codage de connecteur (étalonnage). Les connecteurs sont conformes aux normes MIL-DTL-28748 et 28748/8, et UL E49351 et sont compatibles avec les séries SGMC et SMPL. Les connecteurs mini-rectangulaires SGM de Positronic sont conçus pour les applications de racks et de panneaux.
Caractéristiques
- Connecteurs haute fiabilité avec contacts fixes
- Contacts de taille 22 à haute densité
- Les terminaisons comprennent un enroulement de fil, une borne en coupelle, une brasure droite et un enfichable imprimé à pression conforme
- Les contacts féminins à entrée fermée utilisent le système unique PosiBand® de Positronic
- Courant nominal : niveau de signal jusqu'à 13 A
- 4 à 50 contacts
- Multitude d'options de polarisation et de codage de connecteur (étalonnage)
- Compatible avec les séries SGMC et SMPL
- Idéal pour les applications de racks et de panneaux
- Options de contact de thermocouple disponibles
- Large variété d'options et d'accessoires
- Enveloppes d'isolateurs
- Enveloppes de détrompage à broches et fentes
- Conforme aux normes MIL-DTL-28748 et 28748/8, et UL E49351
Applications
- Technologie
- Militaire
- Aérospatiale et défense
- Transport ferroviaire et en commun
- Pétrole, gaz et énergie
- Applications médicales
- Industrie
- Test et instrumentation
Caractéristiques techniques
- Résistance d'isolation de 5 GΩ
- Tension d'épreuve de 2200 Vrms
- Tension de fonctionnement de 250 Vrms
- Résistance de contact initiale 4 mΩ (maximum)
- Courant nominal des contacts de 5 A
- Processus de brasage sans plomb 1
- Plage de température de -55 °C à + +135 °C

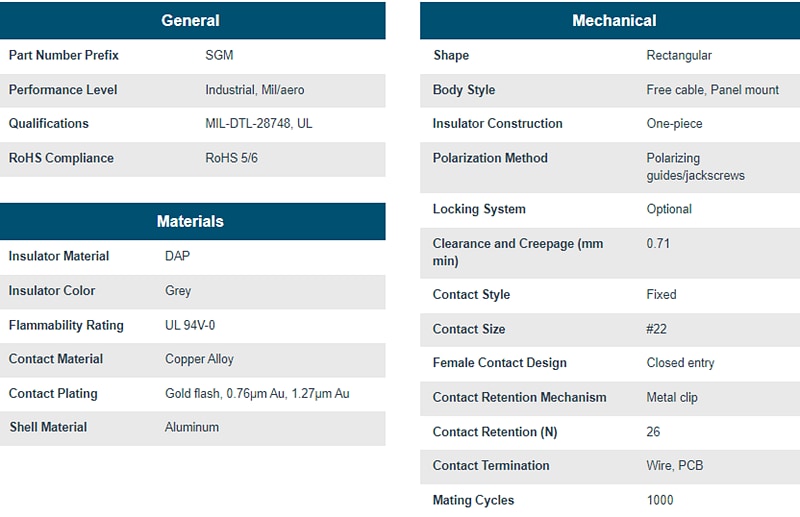

Détails des connecteurs
