Positronic Connecteurs circulaires Front Runner

Les connecteurs circulaires Front Runner de Positronic sont des connecteurs composites légers et de haute performance avec des contacts amovibles à sertir et des terminaisons droites et à angle droit sur carte imprimée. Ces connecteurs disposent de 16 arrangements de contacts et d'un entretien facile des contacts avec insertion arrière ou libération frontale des contacts amovibles. Les connecteurs circulaires front runner offrent une résistance d’isolement de 5 GΩ, un courant nominal de contact de 13 A, une tension de fonctionnement de 300 Vrms et une plage de tension d’épreuve de 300 Vrms à 1800 Vrms. Ces connecteurs circulaires fonctionnent dans la plage de température de -55 °C à 125 °C et répondent à la norme IP67 CEI. Les applications typiques incluent les applications médicales, hors route, industrielles et avioniques.

Caractéristiques

  • Système de couplage :
    • Boîtier de taille 11 (écrou d'accouplement M19)
    • Boîtier de taille 19 (écrou d'accouplement M32)
  • 16 arrangements de contacts
  • Entretien facile des contacts avec insertion arrière/libération frontale des contacts amovibles
  • Couplage séquentiel à deux niveaux des contacts
  • Matériaux composites non corrodables/légers
  • Option de montage PCB droit et angle droit
  • Répond à la norme IP67 CEI
  • Version blindée EMI/RFI
  • Contacts thermocouples

Caractéristiques techniques

  • Résistance d'isolement de 5 GΩ
  • Courant nominal de contact de 13 A
  • Tension de fonctionnement de 300 Vrms
  • Plage de tension de résistance de 300 Vrms à 1800 Vrms
  • Résistance de contact initiale maximale de 1,6 mΩ
  • Tailles de contact #22, #20, #16 et #12
  • Plage de rétention de contact de 27 N à 89 N
  • 500 cycles d'insertion-extraction
  • Plage de température de fonctionnement de -55 °C à 125 °C
  • Conforme à la directive RoHS

Applications

  • Applications médicales
  • Hors route
  • Industrie
  • Applications avioniques

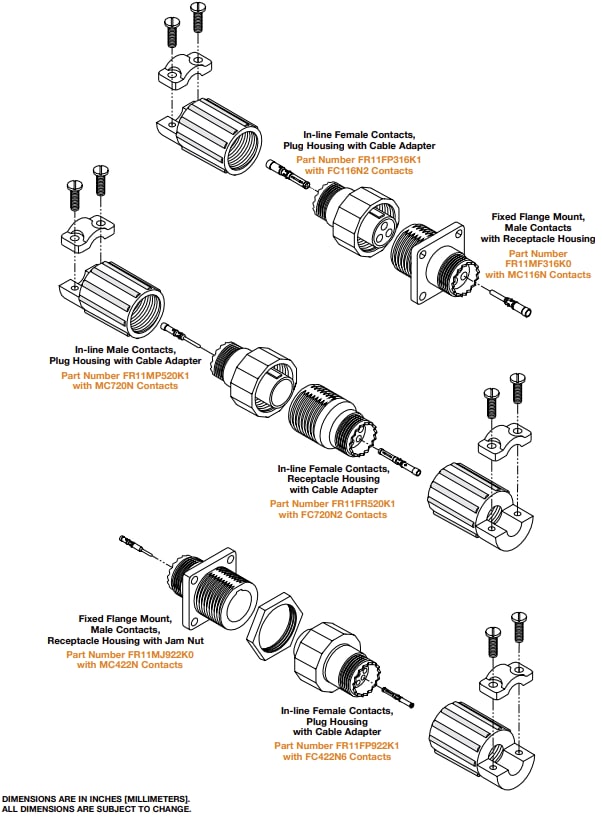

Ensembles de connecteurs standard

Plan mécanique - Positronic Connecteurs circulaires Front Runner

Arrangements des contacts

Plan mécanique - Positronic Connecteurs circulaires Front Runner

Ressource supplémentaire

View Results ( 48 ) Page
Numéro de pièce Fiche technique Nombre de positions Sexe du contact Taille de la coque Style de montage Style de la coque Type de boîtier
FR110001 FR110001 Fiche technique 11
FR11FF316L0 FR11FF316L0 Fiche technique 16 Position Socket (Female) 11 Panel Square Flange Female
FR11FF822K0-1554.0 FR11FF822K0-1554.0 Fiche technique 22 Position Socket (Female) 11 Panel Square Flange Female
FR11FF922L0 FR11FF922L0 Fiche technique 22 Position Socket (Female) 11 Panel Square Flange Female
FR11FP520K0/AA FR11FP520K0/AA Fiche technique 20 Position Socket (Female) 11 Free Hanging In-Line Female
FR11FP722L0 FR11FP722L0 Fiche technique 22 Position Socket (Female) 11 Free Hanging In-Line Female
FR11FR520K2 FR11FR520K2 Fiche technique 20 Position Socket (Female) 11 Panel In-Line Female
FR11MF520K2/AA FR11MF520K2/AA Fiche technique 20 Position Pin (Male) 11 Panel Square Flange Male
FR11MP822K0 FR11MP822K0 Fiche technique 22 Position Pin (Male) 11 Free Hanging In-Line Male
FR11MP922K0 FR11MP922K0 Fiche technique 22 Position Pin (Male) 11 Free Hanging In-Line Male
