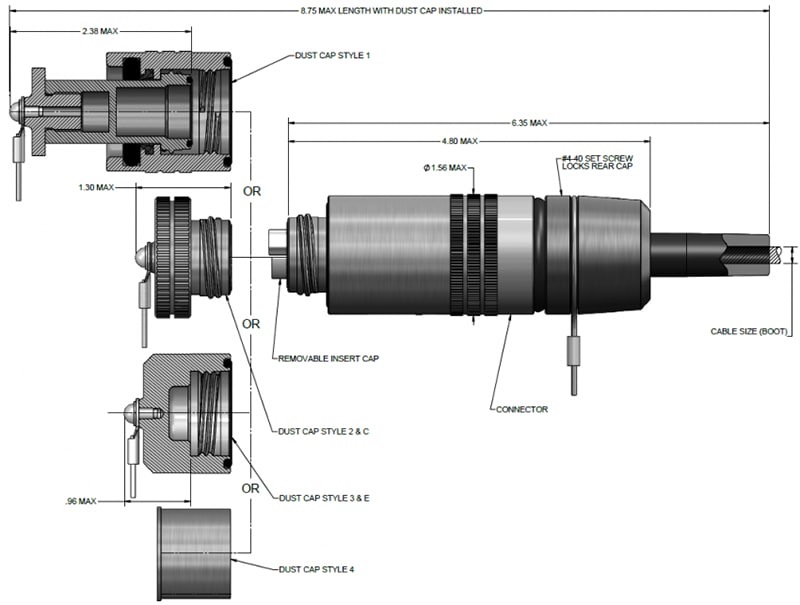

Amphenol Fiber Systems International Ensembles de fiches pour fibres optiques à 4 canaux TFOCA-II®

Les ensembles de fiches pour fibres optiques à 4 canaux TFOCA-II® d'Amphenol Fiber Systems International (AFSI) sont des connecteurs équipés de plusieurs terminus étanches flottants TFOCA-II, à déployer sur le terrain. La conception particulière de leurs terminus confère aux connecteurs TFOCA-II une étanchéité qui les protège de l'humidité sans pour autant restreindre les mouvements axiaux et orbitaux des terminus couplés, et offre une faible perte d'insertion et une réflexion en retour minimale. Les ensembles de fiches pour fibres optiques hermaphrodites à 4 canaux TFOCA-II® d'AFSI sont brevetés et conçus pour les réseaux qui doivent être déployés dans des conditions environnementales rigoureuses.

Caractéristiques

La conception hermaphrodite et polyvalente des contacts physiques permet de monter plusieurs ensembles de fiches TFOCA-II® en guirlande
Le capuchon amovible facilite les opérations d'entretien et de nettoyage sur le terrain
Grâce à sa conception particulière, le connecteur à 4 canaux a deux fois les performances du TFOCA, et notamment de meilleures performances optiques
Résistance de rétention de câble améliorée, conçue pour supporter une force de traction de 180 kg tout en protégeant les fibres des contraintes physiques
Son plaquage zinc-nickel lui confère une grande longévité dans les environnements corrosifs tout en satisfaisant aux exigences de l'Agence de protection de l'environnement (EPA) relatives à l'élimination des placages à base de métaux lourds
La technologie des embouts en céramique pour usages commerciaux permet d'utiliser des connecteurs TFOCA-II® pour interconnecter des fibres multimodales et monomodales avec divers types de polissages, notamment SPC et UPC
Les manchons d'alignement à cœur plein sont plus robustes que les manchons d'alignement scindés
Les capuchons anti-poussière hermaphrodites ainsi que ceux des connecteurs mâles (fiches) et femelle ont des formes compatibles pour empêcher la pénétration de la poussière et de l'humidité sur le terrain
Des détrompeurs optionnels peuvent être montés en quatre positions possibles (positions 1, 2, 3 et universel) pour empêcher mécaniquement certains couplages fiche/connecteur femelle ou fiche/fiche.
Réparables sur site à l'aide de pièces existantes – aucune pièce de connexion spéciale (autre que des terminus) n'est nécessaire pour effectuer les réparations sur site
Également disponible en version acier inoxydable et laiton, pour permettre l'utilisation du connecteur dans une multitude d'applications

Applications

Déploiements tactiques militaires dans l'Armée de terre, la Marine et le Corps des Marines des États-Unis
Industries pétrolière, gazière et des géosciences

Secteur industriel
Télédiffusion

Caractéristiques techniques

Perte d'insertion
- 0,30 dB standard sur fibre multimodale, 0,75 dB maximum
- 0,40 dB standard sur fibre monomodale, 0,75 dB maximum
Réflexion en retour : -50 dB standard sur fibre monomodale avec polissage UPC, -40 dB maximum
Plages de température
- -46 °C à +71 °C en fonctionnement
- -55 °C à +85 °C en stockage
Cycles de vie
- Durabilité en nombre de couplage selon EIA/TIA-455-21 : 2 000 cycles
- 100 cycles de flexion du joint de câble selon MIL-STD-1344, méthode 2017, procédure 1
- 1 000 cycles de torsion selon la norme EIA/TIA-455-36

Rétention du câble par la fiche et son réceptacle réducteur de tension lorsque le câble est soumis à une force d'au moins 180 kg pendant 1 heure selon la norme EIA/TIA-455-6
Résistance à l'écrasement par une force d'au moins 200 kg conformément à la norme EIA/TIA-455-26
Efficacité du blindage contre les interférences EMI > 60 dB sur la plage 15 kHz à 10 GHz (connecteur femelle uniquement)
Matériaux
- Embout en céramique Ø 2,5 mm
- Pièces extérieures en aluminium-zinc et nickel
- Pièces intérieures en aluminium anodisé ou revêtues d'un film chimique
- Structure en acier inoxydable passivé
- Joints en nitrile
- Manchons d'alignement à cœur solide
