Amphenol All Sensors Capteurs de pression numériques ELVX à montage sur carte
Les capteurs de pression numériques à montage sur carte ELVX d'Amphenol All Sensors offrent une précision supérieure et une stabilité à long terme grâce à une architecture innovante à double puce sans fil et à couplage croisé. Conçus pour les environnements exigeants, ces capteurs ELVX maintiennent des performances exceptionnelles sur une large plage de compensation de température. Chaque capteur ELVX est entièrement étalonné et compensé numériquement, ce qui garantit une sortie précise et répétable pour les applications où la précision est cruciale. Le boîtier sans plomb améliore la fiabilité et simplifie l'intégration FEO à haut volume, ce qui rend ces composants idéaux pour les dispositifs médicaux, les systèmes de chauffage/ventilation/climatisation (HVAC) et l'instrumentation.
La famille ELVX d’Amphenol All Sensors est recommandée comme remplacement direct des empreintes TruStability™ HSC/SSC de Honeywell, permettant une migration de conception transparente et une flexibilité de la deuxième source avec des modifications PSC minimes ou nulles. Optimisés pour les fluides de travail non corrosifs et non ioniques tels que l'air et d'autres gaz secs, les capteurs de pression ELVX combinent une conception robuste et une facilité d'intégration, offrant la meilleure stabilité et performance de leur catégorie pour les applications de détection de précision.
Caractéristiques
- De ±0,5 inH20 à ±60 inH2O
- Jauge ou pression différentielle
- Conditionnement ASIC de précision
- Options numériques d'I2C et de SPI
- Options de tension d'alimentation de 3,3 V et 5 V
- Boîtiers à montage en surface pour circuits imprimés
- Stabilité améliorée du préchauffage
Applications
- Dispositifs médicaux
- Instrumentation médicale
- Appareils respiratoires
- Équipement portable/à main
- Contrôles/surveillance de l'environnement
- HVAC
- Commandes industrielles
Caractéristiques techniques
- Plage de tensions d'alimentation de 2,7 VCC à 5,5 VCC
- Options de pression d'épreuve valant 270 inH2O ou 350 inH2O
- Pression de rupture de 415 inH2O
- Pression en mode commun de 415 inH2O
- Précision de ±0,25 % FSS
- Temps de démarrage maximum de 3 ms
- Temps de réponse standard de 0,46 ms
- Températures
- Compensés
- De 0 °C à +50 °C (+32 °F à +122 °F) standard
- De -20 °C à +85 °C (-4 °F à +185 °F) industriel
- Plage de fonctionnement de -25 °C à +85 °C (-13 °F à +185 °F)
- Température maximale de soudage de +250 °C (+482 °F)
- Compensés

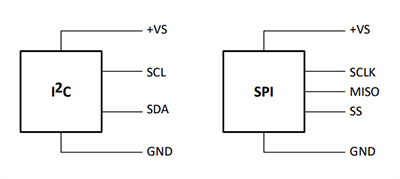

Circuits
