Amphenol i2s Capteurs de température/pression haute pression CCT
Les capteurs haute pression/température CCT d'Amphenol i2s sont développés pour les hautes pressions et températures des pompes à chaleur CO2 (R744) principalement utilisées pour la gestion thermique dans les véhicules à propulsion électrique (VE). Une interface numérique à un seul fil (LIN) assure une transmission fiable des mesures de pression et de température. Une conception robuste en acier inoxydable permet au capteur de supporter des pressions et des températures élevées, tandis qu’un élément de mesure de pression en acier inoxydable et une fonction de correction supplémentaire spécialement développée (pour les mesures de température) permettent une haute précision de mesure.
Caractéristiques
- Structure solide
- Conception en acier inoxydable pour les applications à haute pression
- Concept spécial d’étanchéité dans le système
- Élément de mesure en acier inoxydable éprouvé
- Excellente stabilité à long terme
- Compatibilité élevée avec les fluides grâce à la conception soudée
- Mesure de température directement à l’intérieur du milieu
- Temps de réponse rapide
- La précision des mesures à haute température est obtenue grâce à une fonction de correction spéciale
- Électronique d’évaluation spécifique aux applications
- Des signaux de pression et de température sont disponibles via l’interface numérique à un seul fil (LIN).
- Résistance EMC/ESD automobile testée et testée
- Fonctions étendues de diagnostic et de protection
- Conformité LIN 2.0 testée avec mode d’économie d’énergie (mode veille)
- Assemblage totalement automatisé
- Rentabilité
- De grandes quantités peuvent être produites
Applications
- Systèmes de climatisation
- Pompes à chaleur avec le réfrigérant CO2 (R744)
- Gestion thermique (batterie) dans les véhicules électriques
Caractéristiques techniques
- Plages de mesure
- Pression nominale de 0-10 à 0-200 bar
- 2 fois la surpression nominale
- Pression nominale de rupture 3 fois
- Type de pression relative
- Caractéristiques électriques
- Plage 9 V de tension d’alimentation range à 16 V
- Consommation électrique maximale 10 mA
- Signaux de sortie LIN 2.0
- Mécanique
- Élément de mesure de cellule en acier inoxydable avec pont de mesure résistif
- Matériau du boîtier en acier inoxydable
- Raccordement de pression HEX 24, M18x1
- Filetage mâle
- Connexion électrique de fiche MQS à 3 broches
- Installer dans n’importe quelle position
- Précision
- Erreur de pression totale
- ±0,5 % FS de 0 °C à +90 °C
- ±1 % FS de -40 °C à +140 °C
- Erreur de température totale ±1 K
- Temps de réponse 3 s (t90)
- Erreur de pression totale
- Environnementale
- Plage de température de fonctionnement de -40°C à +140°C
- Plage -40 °C de température du support à +165 °C (+180 °C)
- Compatibilité média 744 R

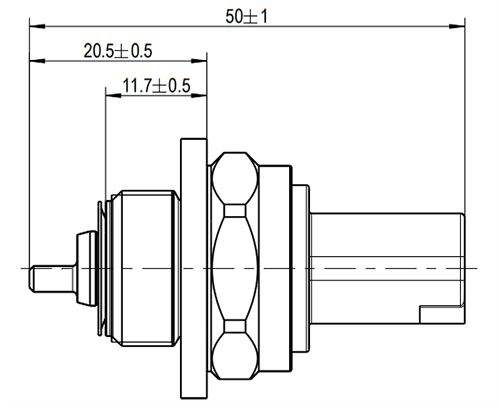

Dimensions
