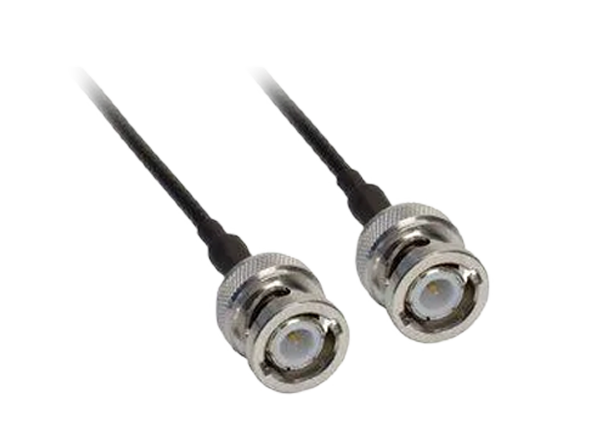

Amphenol Cables on Demand Faisceaux de câbles coaxiaux BNC mâle vers BNC mâle 50 Ω
Les faisceaux de câbles coaxiaux BNC mâle vers BNC mâle 50 Ω d’Amphenol offrent une résistance de conducteur ≤150 Ω/km et sont fournis en options de longueur de 4,25 m, 150 m et 230 m (35 ft, 50 ft et 75 ft). Ces faisceaux de câbles combinent un câble micro-coaxialΩ RG174 avec des connecteurs mâles BNC pré-terminées pour une interface flexible à profil mince avec des équipements RF. Chaque cavalier coaxial comprend des connecteurs BNC en laiton nickelé surmoulés pré-installés. Les faisceaux de câbles mâle vers BNC mâle d'Amphenol sont idéaux pour les applications portables où l’espace est limité en raison de leur conception flexible de petit diamètre de 0,27 cm (0,110 po).
Caractéristiques
- Micro-coaxial RG174/U 50 Ω de qualité militaire avec couverture de tresse de 90 %
- La conception de câble de petit diamètre offre une flexibilité d’installation supérieure
- Le conducteur central en acier couvert de cuivre torsadé prend en charge jusqu’à 350 W
- blindage tressé en cuivre étamé pour une isolation et une résistance EMI améliorées
- Corps de connecteur en laiton nickelé avec contact de broche central plaqué or
- Gaine de câble en PVC noir non contaminant et système de réduction de tension moulé
Applications
- radios mobiles à faible puissance
- Wi-Fi®
- Bancs de test
- Intra-équipement
- Télédiffusion
- Test et signal
Caractéristiques techniques
- Pertes nominales
- 5,80 dB par 30 m (100 pi) à 50 MHz
- 8,40 dB par 30 m (100 pi) à 100 MHz
- 12,50 dB par 30 m (100 ) à 200 MHz
- 19 dB par 30 m (100 pi) à 400 MHz
- 34 dB par 30 m (100 pi) à 500 MHz
- Diamètre extérieur nominal de 0,27 cm (0 110 po)
- Vitesse de propagation de66 %
- Conforme à la directive RoHS
