Amphenol Wilcoxon Accéléromètre MEMS triaxial numérique 883M
L'accéléromètre MEMS triaxial numérique 883M d'Amphenol Wilcoxon est un capteur de haute précision conçu pour la surveillance des vibrations industrielles. L'accéléromètre MEMS triaxial numérique 883M d'Amphenol Wilcoxon est doté d'un accéléromètre triaxial et d'un capteur de température, capables de mesurer une accélération allant jusqu'à ±16 g en crête. Le capteur fournit le spectre de vibration, les formes d'onde temporelles et 15 mesures de vibrations calculées pour chaque axe, fournissant des données complètes pour la maintenance conditionnelle et le diagnostic des pannes. Avec une plage de réponse en fréquence de 2 Hz à 5 kHz, le 883M assure une analyse détaillée des vibrations. Le dispositif utilise le protocole de communication Modbus RTU pour une transmission de données stable et est compatible avec les automates programmables (PLC), les systèmes de contrôle distribué (DCS), les systèmes de contrôle supervisé et d'acquisition de données (SCADA) et les affichages HMI.
Le capteur est conçu pour les environnements difficiles, avec un indice de protection IP67 et une plage de température de fonctionnement de -20 °C à +70 °C. Le 883M est idéal pour la surveillance des machines tournantes, des systèmes de transmission, des équipements de fabrication, des systèmes HVAC et bien plus encore.
Caractéristiques
- Réponse haute fréquence jusqu'à 5 kHz
- Conception IP67, fonctionne dans des environnements difficiles avec une excellente durabilité et fiabilité
- Le protocole de communication RTU Modbus sur un bus série RS-485 assure une transmission de données stable
- Sortie numérique du spectre vibratoire, des formes d'ondes temporelles et de 12 bandes de fréquence, facilitant le diagnostic des défauts de la machine
- Mesure triaxiale synchrone avec indication d'état en temps réel via les lumières LED
- Mesure synchrone des vibrations de la machine sur trois axes et de la température
- Détection de l’accélération, de la vitesse et du déplacement des vibrations globales
- Extraction des sinusoïdes dans le domaine temporel et calcul des spectres FT
- Détection de pic réel pour la surveillance des conditions de roulement en temps réel
- Auto-test intégré avec indicateur d’état LED en temps réel
- Mesure de température synchrone
- Les bandes de fréquence s’alignent sur les normes internationales pour la mesure des vibrations des machines
- Normes ISO 10816-3 et ISO 20816-3 pour les vibrations mécaniques
- Vibrations de l’axe des machines-outils ISO 17243
- Montage adhésif (aucun adhésif de montage n'est inclus, la surface inférieure plate du 883M peut être utilisée pour coller le capteur à la structure)
- Câble compatible RM8-ST-J94-50 inclus
- Connecteur de capteur M8 4 broches (mâle), laiton, plage de température -20 °C à +80 °C, classé IP67
- Câble UL 2725 à 4 conducteurs avec gaine PVC noire, blindage par feuille, 28AWG (3,5 mm de diamètre), plage de température de -10°C à +80°C
- Dénudé et étamé, thermorétractable
- Norme de longueur 15 m (50 ft)
- Conformité CE, RoHS2.0 et REACH
Applications
- Surveillance des conditions
- Équilibre de l’usine
- Surveillance des processus
- Énergie
- Équipement automatisé
- Fabrication de semi-conducteurs
- Machines rotatives
- Moteurs
- Ventilateurs
- Ventilateurs
- Pompes
- Compresseurs
- Équipement de fabrication
- Machines CNC
- Courroies de convoyeur
- Systèmes de transmission
- Boîtiers de vitesses
- Couplage
- Roulements
- Systèmes de chauffage, ventilation et climatisation (HVAC)
- Compresseurs
- Tours de refroidissement
- Grues
- Équipement de levage
- Rouleaux de route
- Applications d’intégration de l’Internet des objets (IoT) et du big data
- Surveillance des conditions de fonctionnement dans les véhicules et les aéronefs
Caractéristiques techniques
- Dynamique
- Plage d’accélération de crête de ±16 g
- Résolution 0,488 mg
- Réponse en fréquence 2 Hz à 5 kHz, ±3 dB
- Fréquence de résonance 6,9 kHz
- Sorties de bande de fréquence (axes X, Y et Z)
- Accélération de 2 Hz à 1 kHz et 10 Hz à 5 kHz, RMS et crête
- Vitesse 10 Hz à 1 kHz et 10 Hz à 5 kHz vitesse, RMS et crête
- Déplacement 2 Hz à 1 kHz et 10 Hz à 1 kHz, RMS et crête
- Autres produits
- Plage de capteurs de température de -20 °C à +70 °C
- Fs à 13,333 kHz véritable pic
- 0 Hz à 5 kHz, spectre à 6 145 lignes
- 13,333 échantillons d’ondes horaires, 1 s
- Facteur de crête
- Écart type
- Interface
- Interface RS485
- Protocole RTU Modbus
- Plage de débit en bauds recommandée 9600bps ou 115, 200 bps
- Débit en bauds maximal de 921,600 bps
- Électrique
- Alimentation de 6 VCC à 24 VCC
- 1 indicateur LED RCB
- Environnement/mécanique
- Diamètre 35 mm x hauteur 26 mm
- Étanchéité IP67
- Matériau du boîtier
- Tige en aluminium A6061
- Acier inoxydable 303 inférieur
- Connecteur M8 4 sockets
- Connecteur de couplage M8 4 broches
- Plage de température de fonctionnement de -20 °C à +70 °C
- Humidité relative de fonctionnement de 5 % à 95 %

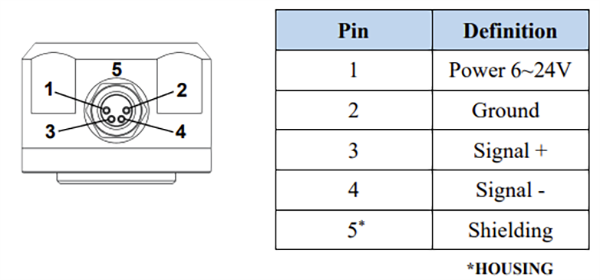

Définitions des broches du capteur

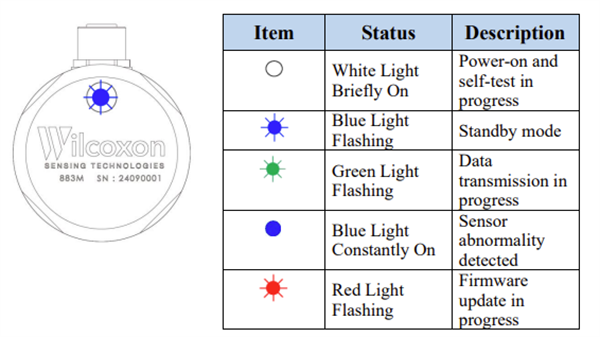

Voyant LED du capteur
