Altera Kit d'évaluation MAX® 10 FPGA DK-DEV-10M50F484-B

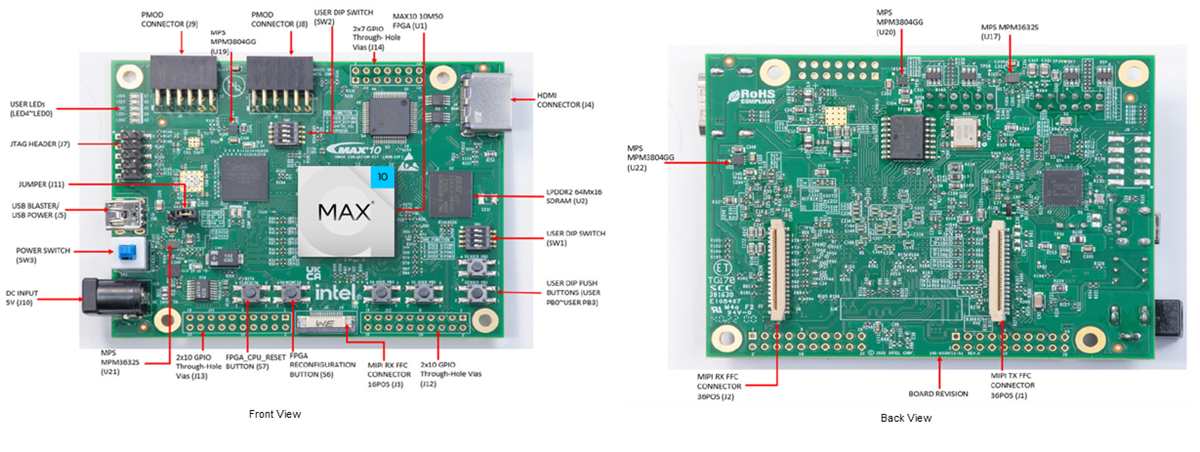

Le kit d'évaluation MAX^®10 FPGA DK-DEV-10M50F484-B d'Altera offre une plateforme facile à utiliser pour évaluer la technologie MAX® 10 FPGA. Ce kit peut être utilisé pour valider des solutions D-PHY passives MIPI CSI-2 pour la mise en œuvre de Rx ou Tx par MIPI dans le FPGA. Le kit MAX^® 10 FPGA permet le développement d'applications de caméras et d'imagerie à haute vitesse, la création de solutions embarquées et le test de l'interface FPGA avec plusieurs modules périphériques. Ce kit permet le développement de conceptions de prototypes à l'aide de vias traversant.

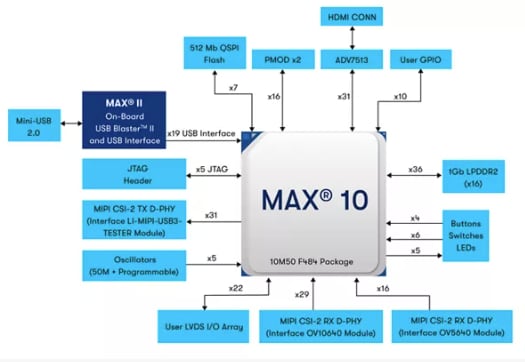

Le kit d'évaluation MAX^®10 FPGA comprend une carte d'évaluation, un adaptateur de puissance et un câble mini-B USB vers USB. De plus, le kit comprend des composants tels que MIPI, HDMI, une matrice LVDS d'utilisateur, des connecteurs Pmod, des oscillateurs, GPIO d'utilisateur, des LED et des boutons commutateurs. Le kit d'évaluation est utilisé dans des applications telles que le contrôle de moteur, le contrôleur SMBus, le contrôle d'interface analogique, le stockage de données et les contrôleurs d'affichage LCD.

Caractéristiques

Comprend le MAX 10 FPGA (10M50DAF484C6GES) avec des éléments logiques 50 K
Sortie HDMI intégrée pour les applications vidéo 1080p
Deux interfaces MIPI CSI-2 pour l'entrée et la sortie de la caméra (émetteur et récepteur)
Deux connecteurs Digilent Pmod™ pour l’extension des périphériques
Mémoire flash quadruple SPI Embarqué LPDDR2 (1 Gbit ) et 512 Mbit

Câble de téléchargement FPGA Intégré II pour la programmation et le débogage
Générateur d'horloge programmable avec contrôle par interface graphique
E/S à usage général via des vias traversants à entrée simple et LVDS
Options USB et alimentation CC avec configuration en cavalier sélectionnable
Comprend un utilisateur LED, des boutons-poussoirs, unboîtier DIP, des commutateurs et une documentation complète

Informations techniques

Dispositif de famille : MAX 10 FPGA
OPN du dispositif sur la carte : 10M50DAF484I6G
Alimentation : alimenté via USB ou adaptateur CC 5 V ; entrée sélectionnable par connecteur
Interfaces :
Sortie vidéo HDMIv1.4
- Deux connecteurs Pmod à 12 broches
- Deux connecteurs FFC MIPI à 36 broches
- Un connecteur FFC MIPI à 16 broches
- Vias traversant E/S unipolaires à usage général
- Vias traversant LVDS à usage général
- Embase JTAG
Mémoire :
- LPDDR2 SDRAM : 1 Gbit (64 M x 16), 200 MHz
- Flash quadruple SPI : 512 Mbit, utilisé pour la configuration et les données utilisateur

Connecteurs :
- Connecteur mini USB de type B
- Embase JTAG à 10 broches
- Connecteur HDMI
- 2 connecteurs Digilent Pmod
- 2 connecteurs de broches GPIO LVDS 2x10
- 2x7 embases GPIO
- Connecteurs FFC MIPI à 36 broches et à 16 broches
- Prise d’alimentation CC
Commutateurs et LED :
- 5 LED utilisateur vertes
- 3 LED d’alimentation jaunes
- 1 LED de configuration terminée verte
- 4 boutons-poussoirs utilisateur
- 6 boîtier DIP commutateurs pour utilisateur et configuration de contrôle
