ADLINK Technology Modules Express-TL COM Express de taille de base type 6
Les modules Express-TL COM Express de taille de base type 6 d'ADLINK Technology sont basés sur les processeurs Intel® Core™, Xéon® W et Celeron® 6000 de 11e génération. Les modules prennent en charge PCI Express x16 Gen4, doublant efficacement la largeur de bande de la génération précédente. L’Express-TL combine huit cœurs, seize fils et jusqu’à 128 Go de mémoire, ce qui lui permet d'offrir des performances système et une réactivité aux solutions sans compromis.
Le module Express-TL d'ADLINK fournit une performance d’inférence IA jusqu’à 3 fois supérieure aux plateformes non VNNI de génération précédente avec des graphiques Intel UHD de 12e génération et des instructions de réseau neuronal vectoriel (VNNI) Intel AVX-512. Le cœur graphique Intel UHD de 12e génération intégré peut être configuré pour un écran indépendant 8K ou quatre écrans indépendants 4K (HDMI/DP/eDP). De plus, les interfaces d’affichage existantes telles que LVDS et VGA analogique sont toujours prises en charge comme options de construction. Les principales caractéristiques des applications modernes sont la prise en charge de 2,5 GbE et USB 3.2 avec des débits de transfert jusqu’à 10 Gbit/s qui peuvent transmettre des données d’image à partir de caméras plus rapidement que les produits de la génération précédente. Combiné à huit cœurs de processeur à 25 W TDP, au VNNI Intel AVX-512, à la boîte à outils Intel OpenVino™ et aux graphiques Intel UHD, l'Express-TL est bien adapté aux applications d'IA en périphérie (AIoT/IoT).
Caractéristiques
- Processeurs Intel Tiger Lake-H (jusqu’à 8 cœurs) intégrés aux graphiques Intel UHD (architecture Xe)
- Inférence IA (VNNI AVX512 + GFX Intel UHD)
- Jusqu’à 128 Go de DDR4 SO-DIMM, ECC et non ECC
- PCIe x16 Gen4, 2.5GbE (TSN, option de construction)
- 3 canaux DDI, 1 LVDS (eDP opt. 4 voies), opt. VGA, jusqu’à 4 afficheurs indépendants
- Température de fonctionnement extrême et hostile de -40 °C à +85 °C (option de construction, UGS sélectionnées)
Caractéristiques techniques
- Processeur Intel Xeon W, Intel® Core™ de 11e génération, chipset Intel série 500
- 8 cœurs, 16 fils, VNNI Intel AVX-512
- Graphiques Intel UHD de 12e génération, 4 écrans 4K ou 1 écran 8K
- Affichage 4K via DDI, LVDS, eDP, VGA
- Jusqu’à 128 Go de DDR4 jusqu’à une vitesse de 3 200 MT/s
- 21 PCIe x16 Gen4, 8 PCIe x1 Gen3
- 2.5GbE, compatible avec TSN
- 4 USB 3.x/2.0 et 4 USB 2.0, 4 SATA
- SSD NVMe embarqué disponible
- Large plage de tension d’entrée de 8,5 V à 20 V
Kit associé
ADLINK Technology Kit de démarrage COM Express type 6
Destiné à tester et vérifier les systèmes COM Express basés sur les modules de type 6.

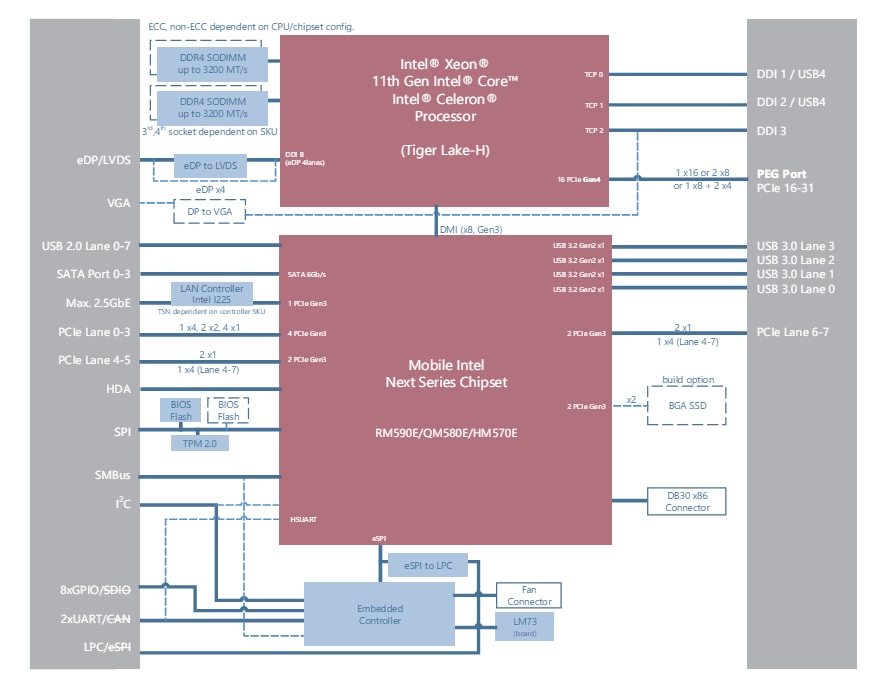

Schéma fonctionnel

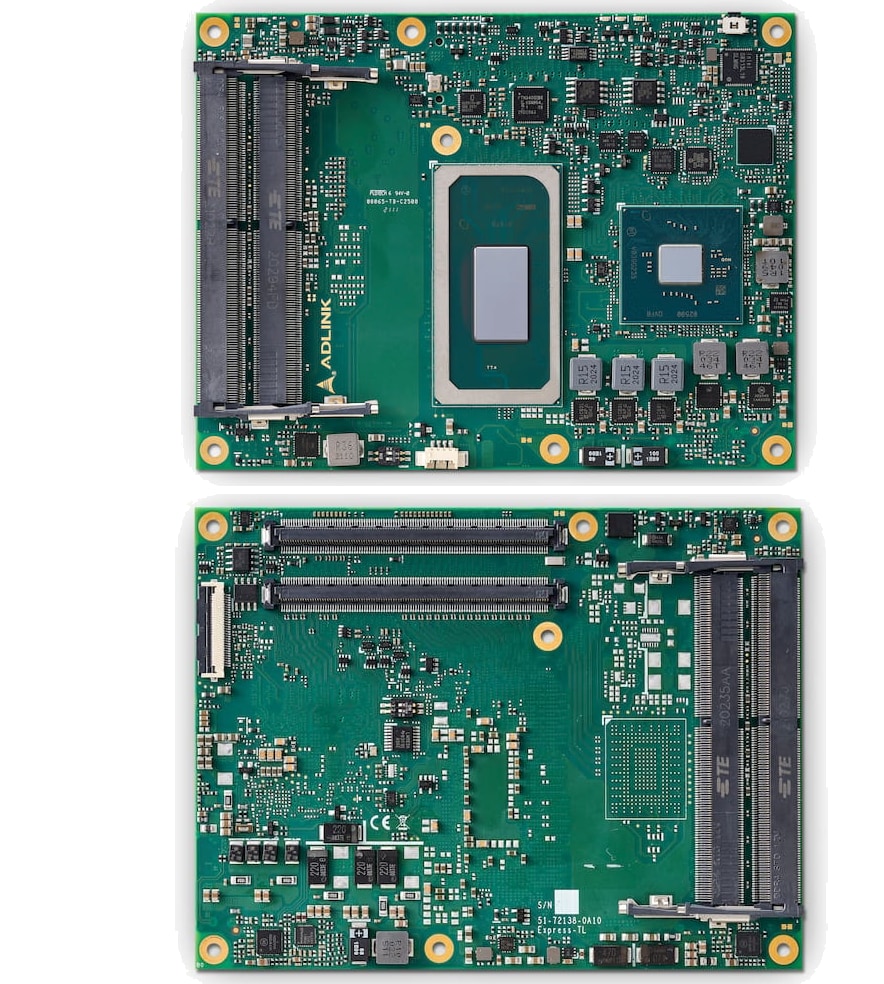

Topologie
