Texas Instruments Commutateur hors ligne à moindre IQ et 700 V UCC28880
Le commutateur hors ligne à moindre IQ et 700 V UCC28880 Texas Instruments intègre le contrôleur et un MOSFET de puissance à 700 V dans un composant monobloc. Ce composant intègre aussi une source de courant à haute tension, permettant un démarrage et un fonctionnement directement à partir des lignes principales de tension rectifiée. Le faible courant de repos de ce dispositif lui donne un excellent rendement. Avec l'UCC28880, les topologies les plus répandues de convertisseurs, telles que Buck, Buck-Boost et Flyback, peuvent être bâties avec un nombre minimal de composants externes. L'UCC28880 incorpore une fonction de démarrage progressif pour un démarrage contrôlé de l'étage de puissance, ce qui minimise la tension sur les composants de l'étage de puissance.
Caractéristiques
- Integrated Power MOSFET (Switch) Rated to 700V Drain-to-Source Voltage
- Integrated High-Voltage Current Source for Internal Low-Voltage Supply Generation
- Soft Start
- Self-Biased Switcher (start-up and operation directly from rectified mains voltage)
- Supports Buck, Buck-Boost, and Flyback Topologies
- <100μA Device Quiescent Current
- Robust Performance with Inductor Current Runaway Prevention
- Protection
- Current Limit
- Overload and Output Short Circuit
- Over Temperature
Applications
- LAC-to-DC Power Supplies (with output currents up to 100mA across temperature and input voltage range)
- Metering, Home Automation, Infrastructure SMPS
- Low-side Buck Topology for TRIAC Driver
- Appliances, White Goods, and LED Drivers

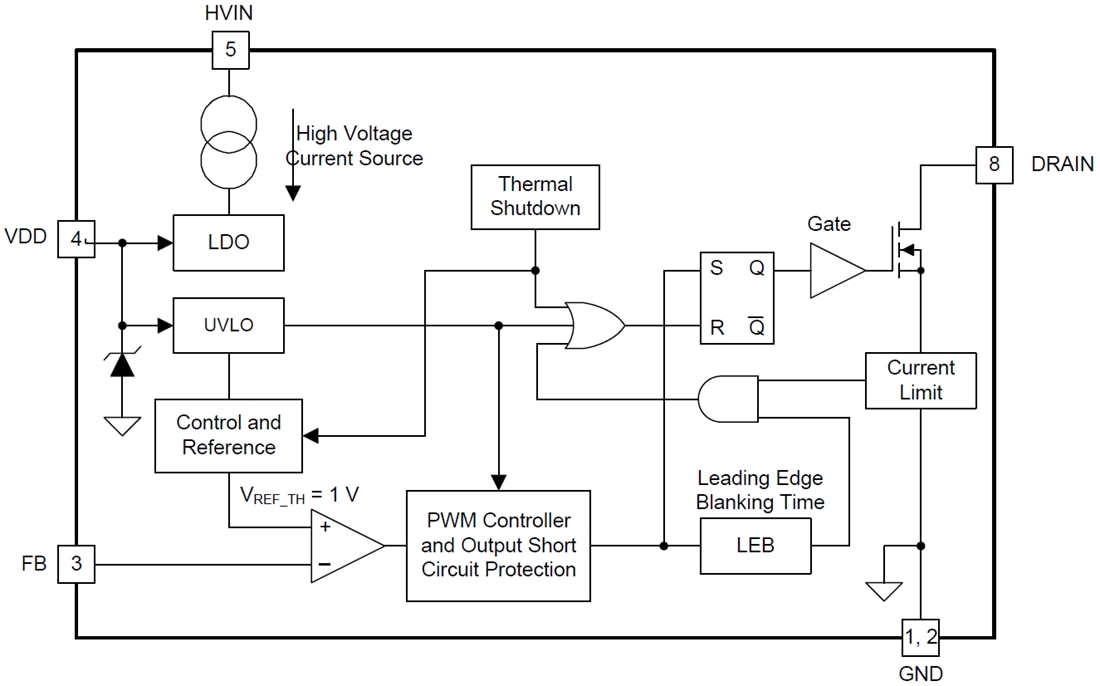

Functional Block Diagram
Associated Development Tools
Texas Instruments UCC28911EVM-718 Evaluation Module (EVM)
Provides output voltage and current regulation without an optocoupler and secondary-side feedback.
Publié le: 2014-09-23
| Mis à jour le: 2022-03-11
