Texas Instruments INA225 Current Shunt Monitors

Moniteurs de shunt de courant INA225 de Texas Instruments

Les moniteurs de shunt de courant INA225 de Texas Instruments sont des amplificateurs avec détection de courant en tension de sortie qui détectent les chutes dans les résistances de détection de courant avec des tensions en mode standard. Ces valeurs peuvent varier de 0 V à 36 V, quelle que soit la tension d'alimentation. Il s'agit de moniteurs de shunt de courant bidirectionnel qui permettent d'utiliser une référence externe pour mesurer le courant circulant dans les deux sens dans une résistance de détection de courant. Quatre niveaux de gain indépendants peuvent être sélectionnés à l'aide des deux terminaux de sélection de gain pour programmer des gains de 25 V/V, 50 V/V, 100 V/V et 200 V/V. L'architecture à dérive nulle et faible décalage et les valeurs de gain de précision permettent de détecter les baisses de courant maximales dans le shunt (jusqu'à 10 mV de la valeur plein échelle). Les mesures restent toutefois d'une précision extrême quelle que soit la température de fonctionnement.
Caractéristiques
  • Plage étendue en mode standard: de 0V à 36V
  • Tension de décalage: ±150µV (Max, gains)
  • Dérive de tension de décalage: 0.5µV/°C (Max)
  • Précision du gain, surchauffe (Max)
    • 25V/V, 50V/V: ±0.15%
    • 100V/V: ±0.2%
    • 200V/V: ±0.3%
    • Décalage du gain 10ppm/°C
  • Bande passante 250kHz (gain = 25V/V)
  • Gains programmable
    • G1 = 25V/V
    • G2 = 50V/V
    • G3 = 100V/V
    • G4 = 200V/V

  • Courant de repos: 350µA (Max)
  • Pack: MSOP-8

Applications
  • Alimentations électriques
  • Comande de moteur
  • Ordinateurs
  • Équipment télécom
  • Gestion de l'énergie
  • Essais et mesures

Autres ressources
Texas Instruments Current Shunt Monitors Moniteurs de shunt de courant de Texas Instruments

INA225EVM Evaluation Module

Le module d'évaluation INA225EVM de Texas Instruments est conçu pour évaluer les performances du moniteur INA225 dans différentes conditions (signal, shunt, alimentation). INA225 est un moniteur de shunt de courant en tension de sortie qui détecte les baisses de courant dans les shunts avec des tensions en mode standard entre 0 V et 36 V, quelle que soit la tension d'alimentation.

Caractéristiques
  • Sélection du niveau de gain du conducteur (25,50,100,200)
  • Filtre d'entrée en option
  • Permet au moniteur INA225 d'être utilisé dans les applications unidirectionnelles et bidirectionnelles

Autres resources
User's Guide Guide de l'utilisateur

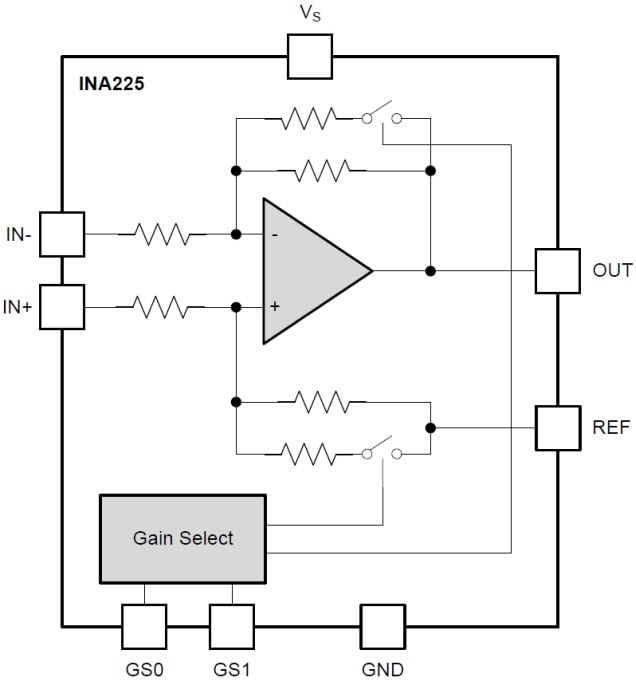

Schéma fonctionnel
Functional Block Diagram
