Présentation générale des Kinetis K Freescale
Les microcontrôleurs 32 bits Kinetis K Freescale Semiconductor représentent le portefeuille de MCU ARM Cortex-M4 les plus évolutifs du secteur. Le portefeuille Kinetis comprend huit familles de MCU avec plus de 200 composants compatibles avec les brochages, les périphériques et les logiciels, évolutifs et présentant des performances exceptionnelles. Les MCU Kinetis Freescale sont activés par une technologie flash innovante 90 nm Thin Film Storage (TFS) avec une mémoire FlexMemory unique (EEPROM intégrée configurable). Les MCU Kinetis Cortex-M4 présentent les dernières innovations à basse consommation ainsi que des capacités de signal mixte à hautes performances et haute précision.
|

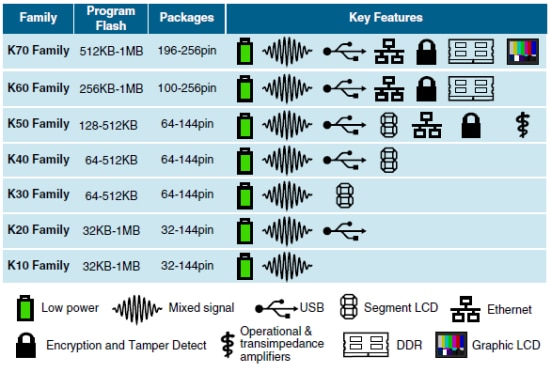

Portefeuille gamme Kinetis K
|
|
Microcontrôleurs (K2) nouvelle génération Freescale
Les microcontrôleurs ARM nouvelle génération Kinetis K (K2) de Kinetis représentent la nouvelle génération de solutions Kinetis qui s'appuie sur une longue histoire d'évolutivité et d'innovation associée à un jeu d'outils toujours plus étendu. Ces MCU nouvelle génération Kinetis K apportent un ensemble complet d'outils de développement et logiciels avec des composants nouvelle génération offrant des performances optimisées et un rendement énergétique amélioré avec une faible consommation dynamique à la pointe du secteur et des modes à faible puissance flexibles les meilleurs de leur catégorie.
|
|
|
|
Micro-contrôleurs Kinetis K Freescale
La gamme de MCU K1x est le point d'entrée dans le portefeuille Kinetis Freescale. Les composants Kinetis K1x contiennent de 32 ko de flash dans un boîtier 32QFN à faible encombrement de 5 x 5 mm jusqu'à 1 Mo dans un boîtier 144MAPBGA, ainsi qu'une suite complète de périphériques analogiques, de communication, de chronométrage et de contrôle. Les composants à haute densité mémoire de la gamme K1x comprennent une unité de calcul simple précision en virgule flottante et un contrôleur flash NAND. La compatibilité avec les brochages, les capacités flexibles à basse consommation et la mémoire FlexMemory innovante contribuent à résoudre la plupart des principales contraintes dans la mise en place des systèmes.
Caractéristiques
- Cœur Cortex-M4 ARM avec prise en charge d'instructions DSP et unité de calcul simple précision en virgule flottante (optionnelle)
- DMA jusqu'à 32 canaux. Jusqu'à 16 Ko de cache. Commutateur croisé
- 32 Ko à 1 Mo de flash. Jusqu'à 128 Ko de SRAM
- FlexMemory 32 à 512 Ko
- 10 modes à ultra-basse consommation avec programmation flash et fonctionnement analogique ramené à 1,71 V
- Temporisateur à basse consommation, HTR à basse consommation, unité d'activation à faible fuite
- CAN 16 bits haute vitesse. Amplificateurs à gain programmable
- CNA 12 bits. Comparateurs haut débit
- Référence de tension sur puce
- Interface tactile capacitive à basse consommation
- Jusqu'à six UART avec prise en charge IrDA. Un UART avec prise en charge ISO 7816
- Interface I²S, jusqu'à deux modules CAN, jusqu'à trois interfaces DSPI, jusqu'à deux
- Interfaces I²C
Applications
- Détecteurs à distance
- Systèmes CVC
- Manettes de jeu
- Débitmètres
|
|

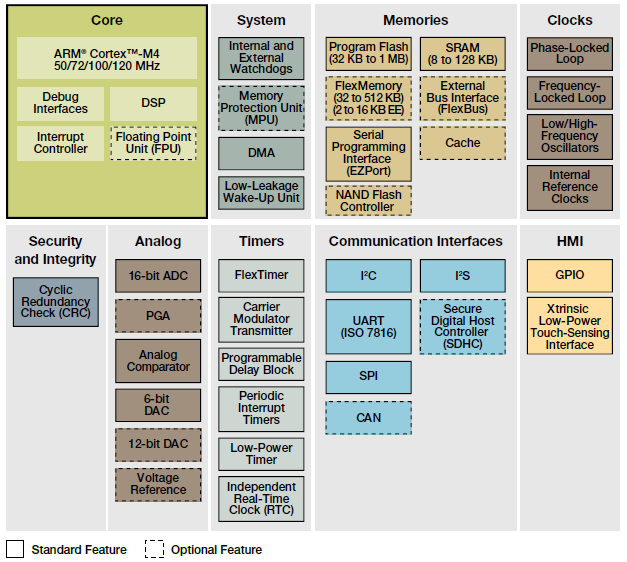

Schéma de principe
 |
Micro-contrôleurs Kinetis K2x Freescale
La gamme de MCU K2x Freescale compatible avec les brochages, les périphériques et les logiciels de la gamme de MCU K10, ajoute la prise en charge de l'USB 2.0 On-The-Go à pleine et haute vitesse avec capacité de détection de chargeur d'appareil. Les composants Kinetis K2x contiennent de 32 ko de flash dans des boîtiers 32QFN de 5 x 5 mm jusqu'à 1 Mo dans un boîtier 144MAPBGA, ainsi qu'une suite complète de périphériques analogiques, de communication, de chronométrage et de contrôle. Les composants à haute densité mémoire de la gamme K2x comprennent une unité de calcul simple précision en virgule flottante et un contrôleur flash NAND.
Caractéristiques
- Cœur Cortex-M4 ARM avec prise en charge d'instructions DSP et unité de calcul simple précision en virgule flottante (optionnelle)
- DMA jusqu'à 32 canaux. Jusqu'à 16 Ko de cache. Commutateur croisé
- USB On-The-Go (Full- et High-Speed) avec détection de chargeur d'appareil
- Unité de protection de la mémoire
- Moteur de vérification de redondance cyclique matérielle
- COP à horloge indépendante. Moniteur watchdog externe
- Jusqu'à quatre FlexTimers avec jusqu'à 20 canaux
- Transmetteur modulateur de porteuse
- Interruption périodique 4 canaux, 32 bits
- Interface de bus externe FlexBus
- Contrôleur hôte numérique sécurisé
- Contrôleur flash NAND
- 32 Ko à 1 Mo de flash Jusqu'à 128 Ko de SRAM
- FlexMemory 32 Ko à 512 Ko
Applications
- Scanners de codes-barres
- Lecteurs multimédia portables
- Imprimantes
- Contrôleurs logiques programmables (PLC)
|
|

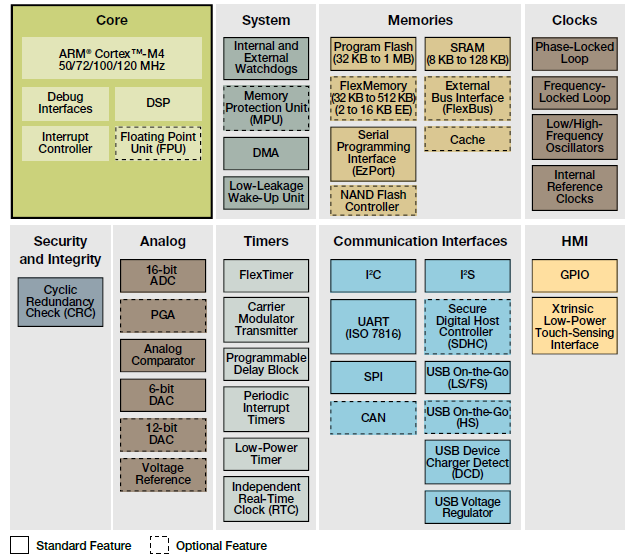

Schéma de principe
 |
Microcontrôleurs Kinetis K3x Freescale
La gamme de MCU Kinetis K3x Freescale compatible avec les brochages, les périphériques et les logiciels de la gamme de MCU K1x, ajoute un contrôleur LCD flexible à basse consommation avec prise en charge de 320 segments au maximum. Les composants Kinetis K3x contiennent de 64 ko de flash dans les boîtiers 64QFN jusqu'à 512 ko dans un boîtier 144MAPBGA, ainsi qu'une suite complète de périphériques analogiques, de communication, de chronométrage et de contrôle.
Caractéristiques
- Cœur Cortex-M4 ARM avec prise en charge d'instructions DSP
- DMA jusqu'à 16 canaux. Commutateur croisé
- Contrôleur LCD flexible à basse consommation avec prise en charge de jusqu'à 320
- segments (40x8 ou 44x4)
- Interface tactile capacitive à basse consommation
- 10 modes à consommation ultra-basse avec programmation flash et fonctionnement
- analogique ramené à 1,71 V
- Temporisateur à basse consommation, HTR à basse consommation, unité d'activation à faible fuite
- Unité de protection de la mémoire
- Moteur de vérification de redondance cyclique matérielle
- COP à horloge indépendante. Moniteur watchdog externe
- 64 Ko à 512 Ko de flash. Jusqu'à 128 Ko de SRAM
- FlexMemory 32 Ko à 256 Ko
Applications
- Thermostats
- Compteurs intelligents
- Moniteurs de fréquence cardiaque
- Analyseurs de gaz sanguin
|
|
Schéma de principe
 |
Microcontrôleurs Kinetis K4x Freescale
La gamme de MCU Kinetis K4x Freescale compatible avec les brochages, les périphériques et les logiciels de la gamme de MCU Kinetis K1x, ajoute la prise en charge de l'USB 2.0 On-The-Go pleine vitesse avec capacité de détection de chargeur d'appareil ainsi qu'un contrôleur LCD flexible à basse consommation avec prise en charge de 320 segments au maximum. Les composants Kinetis K4x contiennent de 64 ko de flash dans les boîtiers 64QFN jusqu'à 512 ko dans un boîtier 144MAPBGA, ainsi qu'une suite complète de périphériques analogiques, de communication, de chronométrage et de contrôle.
Caractéristiques
- Cœur Cortex-M4 ARM avec prise en charge d'instructions DSP
- DMA jusqu'à 16 canaux. Commutateur croisé
- Cœur jusqu'à 100 MHz prenant en charge une plage étendue de bande passante de traitement
- besoins
- Maintenance des périphériques et de la mémoire avec une charge processeur réduite. Accès bus multi-maître simultanés pour une bande passante de bus accrue
- USB On-The-Go (pleine vitesse) avec détection de chargeur d'appareil
- Contrôleur LCD flexible à basse consommation avec prise en charge de jusqu'à 320 segments (40x8 or 44x4)
- Interface de bus externe FlexBus
- Contrôleur hôte numérique sécurisé
- Jusqu'à trois FlexTimers avec jusqu'à 12 canaux
- Transmetteur modulateur de porteuse
- Interruption 4 canaux, 32 bits
- 64 Ko à 512 Ko de flash. Jusqu'à 128 Ko de SRAM
- FlexMemory 32 Ko à 256 Ko
Applications
- Récepteurs GPS
- Moniteurs de glucose dans le sang
- Ordinateurs pour vélos
- Compteurs de billets
|
|
|
|

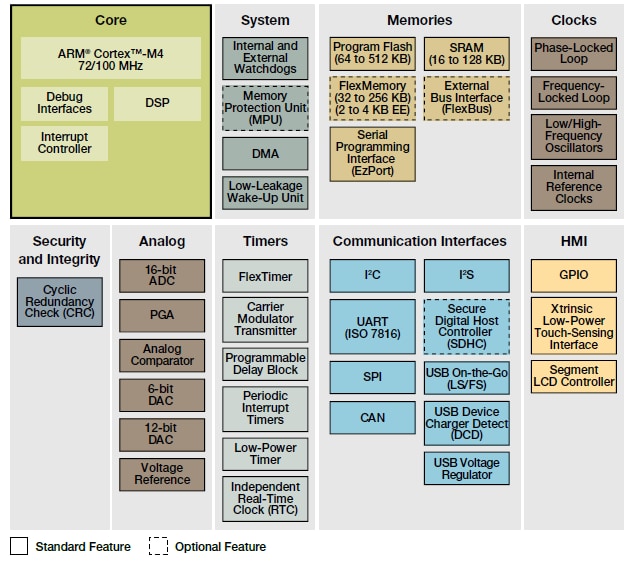

Schéma de principe
 |
Micro-contrôleurs Kinetis K5x Freescale
Les MCU K5x fournissent aux concepteurs un moteur de mesure analogique composé d'amplificateurs opérationnels et à transimpédance intégrés ainsi que de modules CAN et CNA à haute résolution. Cette gamme comprend également l'Ethernet IEEE® 1588 et le chiffrement matériel ainsi que la prise en charge de l'USB 2.0 On-The-Go pleine vitesse avec capacité de détection de chargeur d'appareil ainsi qu'un contrôleur LCD flexible à basse consommation avec prise en charge de 320 segments au maximum. Les composants contiennent de 128 Ko de flash dans les boîtiers 64 QFN jusqu'à 512 Ko dans un boîtier 144 MAPBGA.
Caractéristiques
- Cœur Cortex-M4 ARM avec prise en charge d'instructions DSP
- DMA jusqu'à 16 canaux et commutateur croisé
- CAN jusqu'à 2 x 16 bits avec PGA
- CNA jusqu'à 2 x 12 bits
- Bloc délai programmable
- Amplificateurs opérationnels et à transimpédance
- Référence de tension (TREF)
- IEEE® 1588 Ethernet MAC avec horodatage matériel
- Coprocesseur de chiffrement matériel
Applications
- Dispositifs médicaux portables à faible consommation
- Matériel clinique et de laboratoire
- Équipements de tests/mesures
- Applications d'instrumentation
- Applications de contrôle et de télémédecine
|
|

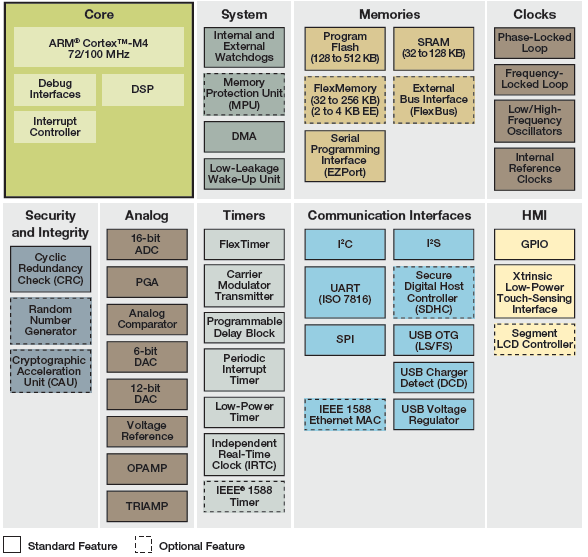

Schéma de principe
 |
Microcontrôleurs Kinetis K6x Freescale
La gamme de MCU Kinetis K6x Freescale comprend : IEEE 1588 Ethernet, USB 2.0 Full-Speed et Hi-Speed On-The-Go avec capacité de détection de charge d'appareil, chiffrement matériel et détection de détérioration. Les composants K6x contiennent de 256 ko de flash dans les boîtiers 100LQFP jusqu'à 1 Mo dans un boîtier 256MAPBGA, ainsi qu'une suite complète de périphériques analogiques, de communication, de chronométrage et de contrôle. Les composants à haute densité mémoire de la gamme Kinetis K60 Freescale comprennent une unité de calcul simple précision en virgule flottante (optionnelle), un contrôleur flash NAND et un contrôleur DRAM.
Caractéristiques
- Cœur Cortex-M4 ARM avec prise en charge d'instructions DSP et unité de calcul simple précision en virgule flottante (optionnelle)
- DMA jusqu'à 32 canaux. Jusqu'à 16 Ko de cache. Commutateur croisé
- IEEE 1588 Ethernet MAC avec horodatage matériel
- USB On-The-Go (Full- et High-Speed) avec détection de chargeur d'appareil
- Coprocesseur de chiffrement matériel
- Sécurité système avec détection de détérioration matérielle
- Interface de bus externe FlexBus
- Contrôleur hôte numérique sécurisé
- Contrôleur flash NAND
- Contrôleur DRAM
- 256 Ko à 1 Mo de flash. Jusqu'à 256 Ko de SRAM
- FlexMemory 32 Ko à 512 Ko
- Le mode consommation le plus bas du secteur descendant à 340 nA (K64)
Applications
- Contrôleurs d'immotique
- Panneaux de commande d'ascenseurs
- Grappes d'instruments
- Caméras de surveillance
|
|
|
|
Schéma de principe
 |
Microcontrôleurs Kinetis K7x Freescale
Les MCU K7x comprennent : contrôleur LCD graphique intégré, IEEE 1588 Ethernet MAC, USB 2.0 Full et High-Speed On-The-Go avec capacité de détection de chargeur d'appareil, chiffrement matériel et détection de détérioration. Les MCU K7x sont disponibles avec 512 ko ou 1 Mo de flash dans des boîtiers MBGA à 256 broches. Chaque MCU comprend une suite complète de périphériques analogiques, de communication, de chronométrage et de contrôle. Tous les MCU K7x comprennent une unité de calcul simple précision en virgule flottante et un contrôleur flash NAND. Les versions à 256 broches comprennent un contrôleur DRAM sur puce pour l'extension du système.
Caractéristiques
- Cœur Cortex-M4 ARM avec prise en charge d'instructions DSP et unité de calcul simple précision en virgule flottante (optionnelle)
- DMA jusqu'à 32 canaux. Jusqu'à 16 Ko de cache. Commutateur croisé
- Contrôleur LCD graphique
- Tactile capacitif à basse consommation
- Coprocesseur de chiffrement matériel
- Détection de détérioration matérielle
- Unité de protection de la mémoire
- Moteur de vérification de redondance cyclique matérielle
- COP à horloge indépendante. Moniteur watchdog externe
Applications
- Panneaux de contrôle industriels
- Affichages de navigation
- Terminaux au point de vente
- Équipements de surveillance médicale
|
|
|
|

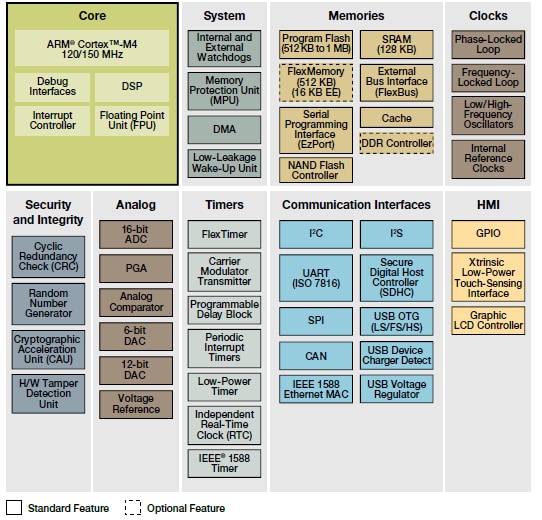

Schéma de principe
 |
|
Luxembourg

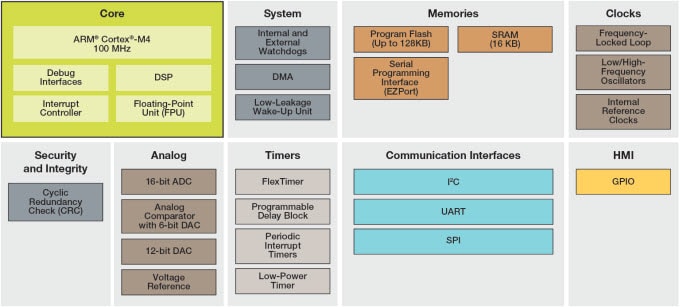

Fiche d'informations K0x
