Capteurs de surveillance de pression des pneus (TPMS) FXTH8715 Freescale

Capteurs de surveillance de pression des pneus
(TPMS) FXTH8715 Freescale

Les capteurs de surveillance de pression des pneus (TPMS) FXTH8715 de Freescale sont des TPMS hautement intégrés avec l'encombrement de boîtier 7x7 mm le plus compact du marché. Ces composants offrent la consommation électrique en émission la plus faible (inférieure à 8 mA Idd). Ils sont également dotés de la taille de mémoire la plus importante (8 ko) actuellement disponible et d'une architecture d'accéléromètre à deux axes unique. Cette solution TPMS intègre un micro-contrôleur (MCU) 8 bits, un capteur de pression, un accéléromètre d'axe XZ ou d'axe Z et un émetteur RF. Ces capteurs, avec des plages de pression de 100-1 500 kPA, prennent en charge les camions moyens et les poids-lourds, les bus et les véhicules de construction. Ces marchés de TPMS sont essentiellement tirés par des exigences de sécurité accrue et de gestion de flotte.
Caractéristiques
  • Le boîtier QFN 7x7x2,2 mm permet une liaison de soudure visible pour inspection
  • Plage de pression : 100-1 500 kPa
  • Accéléromètres à axe Z ou axe XZ double
  • Tolérances d'accéléromètre standard ou de précision disponibles
  • Tolérance de haute précision disponible pour la pression
  • Minuteur de sortie de veille à faible consommation et réinitialisation périodique pilotée par LFO
  • Automates à état dédiés pour une consommation électrique réduite
  • Cœur MCU/S08 8 bits avec SIM, interruption et débogage/surveillance

  • RAM 512 octets / Flash 16 k (8 k pour bibliothèque Freescale, 8 k pour les applications)
  • Émetteur RF interne 315/434 MHz
  • Récepteur LF interne 125 kHz
  • Six broches GPIO à usages multiples (dont deux entrées A/N)

Applications
  • Systèmes de surveillance de pression des pneus
  • Capteur sans fil à ultra basse consommation

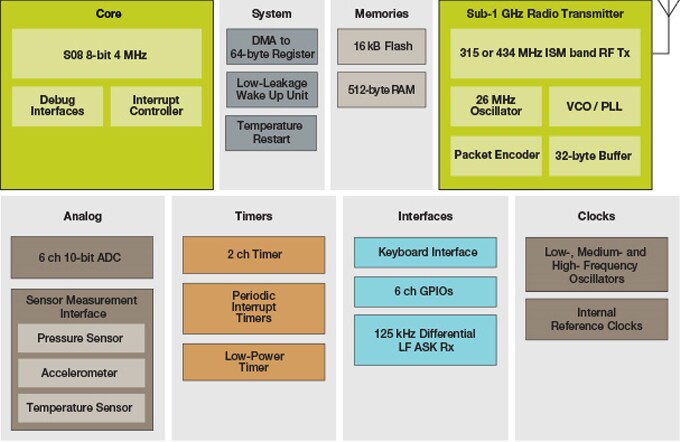

Schéma de principe
Schéma de principe
