Le module FSB70550 Advanced Motion SPM® 7 de Fairchild procure un étage inverseur en sortie à haute performance et doté de toutes les options pour les moteurs à induction CA, BLDC et PMSM. Ce module comporte le pilote de grille optimisé des MOSFET intégrés (technologie FRFET®) pour minimiser les interférences EMI et les pertes, tout en assurant en même temps de nombreuses fonctionnalités de protection sur le module, dont des verrouillages en sous-tension, une surveillance thermique, le compte-rendu sur anomalies et la fonction d'interverrouillage. Le HVIC unique intégré traduit les entrées à niveau logique arrivant à la grille en signaux pilotes à haute tension et courant fort pour piloter correctement les MOSFET internes du module. Des bornes séparées à source ouverte sont disponibles sur les MOSFET pour chaque phase afin de prendre en charge la plus large variété possible d'algorithmes de contrôle.
Caractéristiques
  • Certification UL N° E209204 (UL1557)
  • Boîtier PQFN à hautes performances
  • MOSFET FRFET 500 V RDS(marche) = 1,85 Ω (maxi) onduleur 3 phases avec pilotes et protection de portes
  • MOSFET broches séparées pour source ouverte depuis le côté basse tension pour détection du courant triphasé
  • Interface Active HAUTE, fonctionne avec entrée logique 3,3 / 5 V à bascule de Schmitt
  • Optimisé pour des interférences électromagnétiques réduites
  • Capteur de température HVIC intégré pour la surveillance de la température

  • HVIC pour commande de grille avec protection contre la sous-tension et fonction Interlock
  • Classe d'isolation : 1 500 Vrms / min.
  • Conforme à la directive RoHS

Application
  • Pilote d'onduleur triphasé pour entraînement par moteurs CA de faible puissance

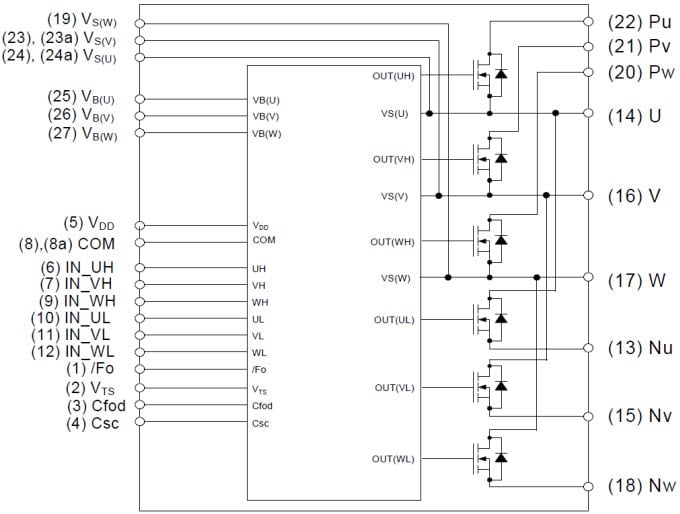

Schéma de principe interne
Schéma de principe interne
