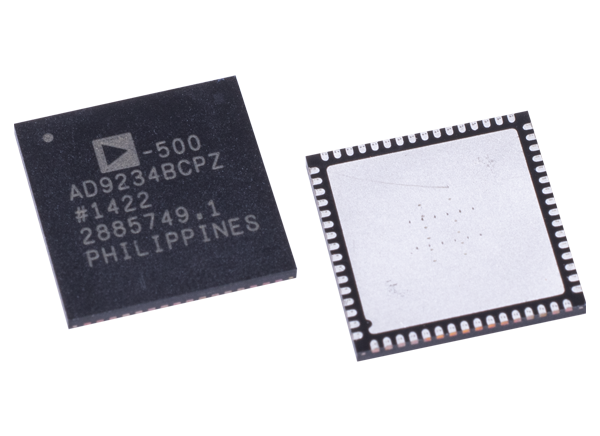

Analog Devices Inc. Double CAN 12 bits AD9234
Le double convertisseur analogique-numérique à 12 bits AD9234 Analog Devices est un double CAN à 1 GS/s optimisé pour une large bande passante en entrée, un fort taux d'échantillonnage, une excellente linéarité et une faible puissance dans un petit boîtier Le tampon intégré et le circuit d'échantillonnage de l'AD9234 sont spécialement conçus pour leur faible puissance, petite taille et facilité d'usage de l'échantillonnage des signaux analogiques à large bande passante. Cette conception est optimisée pour une large bande passante en entrée, un taux d'échantillonnage élevé, une excellente linéarité et une faible puissance consommée dans un petit boîtier. Ses doubles noyaux CAN comprennent une architecture en pipeline différentiel sur plusieurs étages, avec une logique de correction d'erreur de sortie intégrée. Chaque CAN dispose d'entrées large bande prenant en charge diverses plages d'entrées sélectionnables par l'utilisateur. Une référence de tension intégrée facilite la conception. Chaque donnée en sortie du CAN est reliée en interne à un bloc de décimation par 2 facultatif.
Caractéristiques
- JESD204B (Subclass 1) coded serial digital outputs
- 1.5W total power per channel at 1GSPS (default settings)
- SFDR = 79dBFS at 340MHz
- SNR = 63.4dBFS at 340MHz (AIN = −1.0dBFS)
- ENOB = 10.4 bits at 10MHz
- DNL = ±0.16LSB
- INL = ±0.35LSB
- Noise density = −151dBFS/Hz at 1GSPS
- 1.25V, 2.5V, and 3.3V dc supply operation
- Flexible termination impedance
- 400Ω, 200Ω, 100Ω, and 50Ω differential
- No missing codes
- Internal ADC voltage reference
- 2GHz usable analog input full power bandwidth
- 95dB channel isolation/crosstalk
- Amplitude detect bits for efficient AGC implementation
- Differential clock input
- Optional decimate-by-2 DDC per channel
- Differential clock input
- Integer clock divide by 1, 2, 4, or 8
- Flexible JESD204B lane configurations
- Small signal dither
Applications
- Communications
- Diversity multiband, multimode digital receivers
- 3G/4G, TD-SCDMA, W-CDMA, GSM, LTE
- Point-to-point radio systems
- Digital predistortion observation path
- General-purpose software radios
- Ultrawideband satellite receiver
- Instrumentation (spectrum analyzers, network analyzers, integrated RF test solutions)
- Digital oscilloscopes
- High speed data acquisition systems
- DOCSIS 3.0 CMTS upstream receive paths
- HFC digital reverse path receivers
