TSW-103-24-F-D-LL

Name: Samtec TSW-103-24-F-D-LL
Brand: Samtec
SKU: 200-TSW10324FDLL
Price: 0.54 EUR
Availability: OutOfStock

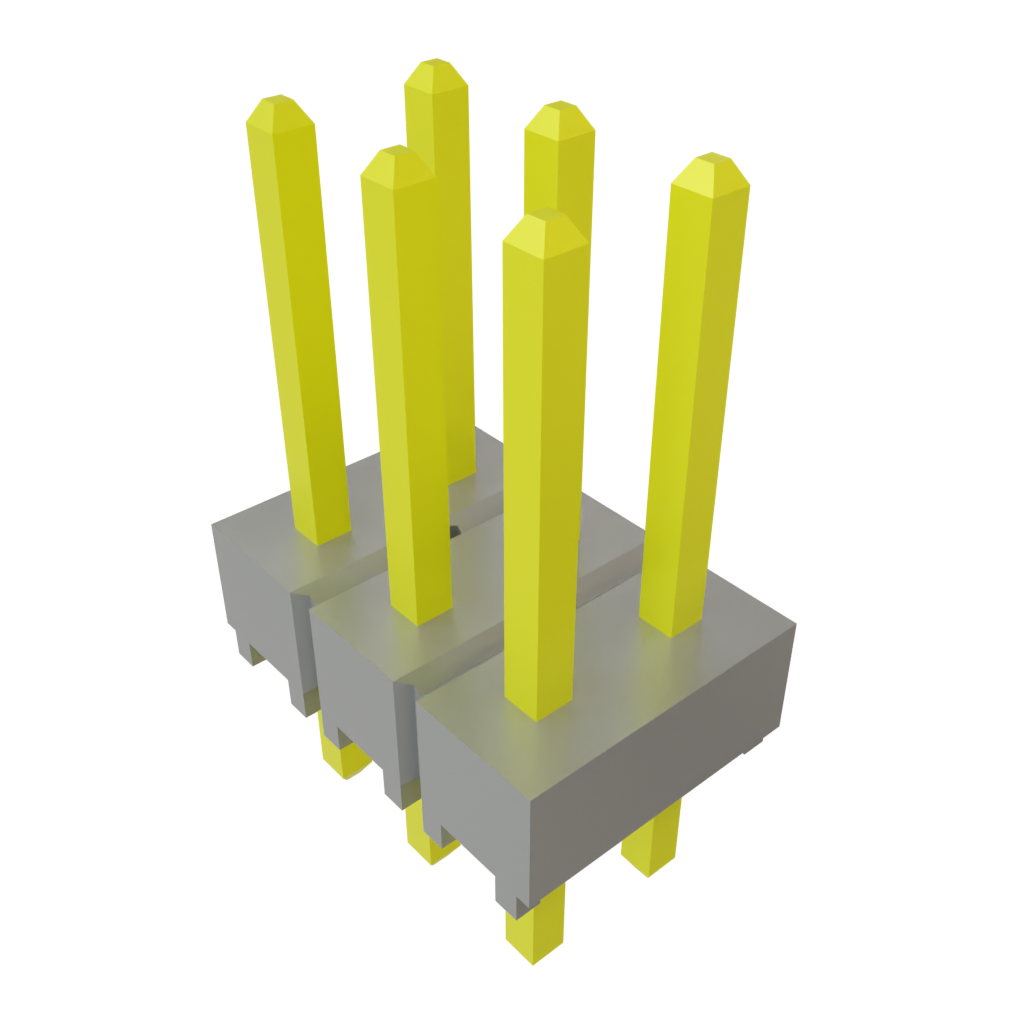

Les images sont fournies à titre indicatif
Voir les caractéristiques du produit

N° Mouser :

200-TSW10324FDLL

N° de fab. :

TSW-103-24-F-D-LL

Fab. :

Samtec

Description :

Embases et logements de câbles Classic PCB Header Strips

Modèle de ECAO:

Téléchargez gratuitement le chargeur de bibliothèque pour convertir ce fichier pour votre outil ECAD. En savoir plus sur le modèle ECAD.

Plus d'informations

En savoir plus à propos de Samtec TSW-103-24-F-D-LL

Disponibilité

Stock:: Non stocké

Une erreur inattendue est survenue. Veuillez réessayer ultérieurement.
Délai usine :: 2 Semaines Délai de production estimé en usine.

Entrez la quantité:

Minimum : 1 Multiples : 1

Prix unitaire:

-,-- €

Ext. Prix:

-,-- €

Tarif est.:

Prix (EUR)

Qté.	Prix unitaire	Ext. Prix
	0,542 €	0,54 €
	0,447 €	22,35 €
	0,37 €	37,00 €
	0,308 €	154,00 €
	0,283 €	283,00 €

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Attribut de produit	Valeur d'attribut	Sélectionner l'attribut
Fabricant:	Samtec
Catégorie du produit:	Embases et logements de câbles
RoHS:
Produit:	Headers
Type:	Pin Header
Nombre de positions:	6 Position
Pas:	2.54 mm (0.1 in)
Nombre de lignes:	2 Row
Style de montage:	Through Hole
Style du raccordement:	Solder Pin
Angle de montage:	Straight
Sexe du contact:	Pin (Male)
Dépôt par contact:	Gold
Longueur de la borne de couplage:	6.73 mm (0.265 in)
Longueur de borne:	2.92 mm (0.115 in)
Série:	TSW
Application:	Board-to-Board, Cable
Température de fonctionnement min.:	- 55 C
Température de fonctionnement max.:	+ 125 C
Conditionnement:	Bulk
Marque:	Samtec
Matériau du contact:	Phosphor Bronze
Pays d’assemblage:	Not Available
Pays de diffusion:	Not Available
Pays d'origine:	MY
Courant nominal:	4.3 A, 4.6 A, 5.2 A, 5.7 A, 6.3 A
Taux d'inflammabilité:	UL 94 V-0
Matériau de protection:	Polybutylene Terephthalate (PBT)
Type de produit:	Headers & Wire Housings
Nombre de pièces de l'usine:	1
Sous-catégorie:	Headers & Wire Housings
Tension de voltage:	400 VAC, 450 VAC, 500 VAC, 515 VAC, 550 VAC
Poids de l''unité:	107 mg

Produits trouvés:

Pour consulter des produits similaires, sélectionnez au moins une case.

Sélectionnez au moins une case pour consulter des produits similaires dans cette catégorie.

Attributs sélectionnés: 0

Filtrer les documents:

Images


Models

TSW-103-24-F-D-LL Symbol & Footprint by SnapMagic

Specification Sheets

Technical Resources

Test Report (PDF)

TARIC:: 8536693000
CNHTS:: 8538900000
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

Connecteurs traversants de 2,54 mm (0,100 po) à poteau carré de 0,635 mm (0,025 po) TSW

Les connecteurs traversants à poteau carré TSW de Samtec offrent une plage de tension de 400 V_CA à 550 V_CA, un courant nominal de 6,3 A et une construction en bronze phosphoreux. Ces connecteurs TWS sont des produits à durée de vie étendue (Extended Life Product™ ou E.L.P.™), qui réussissent les tests de longévité MFG (gaz à écoulement mixte) de 10 ans et atteignent des cycles d'insertion-extraction élevés (250 à 2 500). Les produits E.L.P. sont testés selon des normes rigoureuses qui évaluent la résistance de contact dans des conditions simulées de stockage et de terrain. Les connecteurs traversants à poteau carré TSW de Samtec disposent d'options à rangée simple, double et triple qui fonctionnent sur une plage de température de -55 °C à +125 °C.
