TSM-108-01-T-SH-A-P-TR

Name: Samtec TSM-108-01-T-SH-A-P-TR
Brand: Samtec
SKU: 200-TSM10801TSHAPTR
Price: 1.49 EUR
Availability: InStock

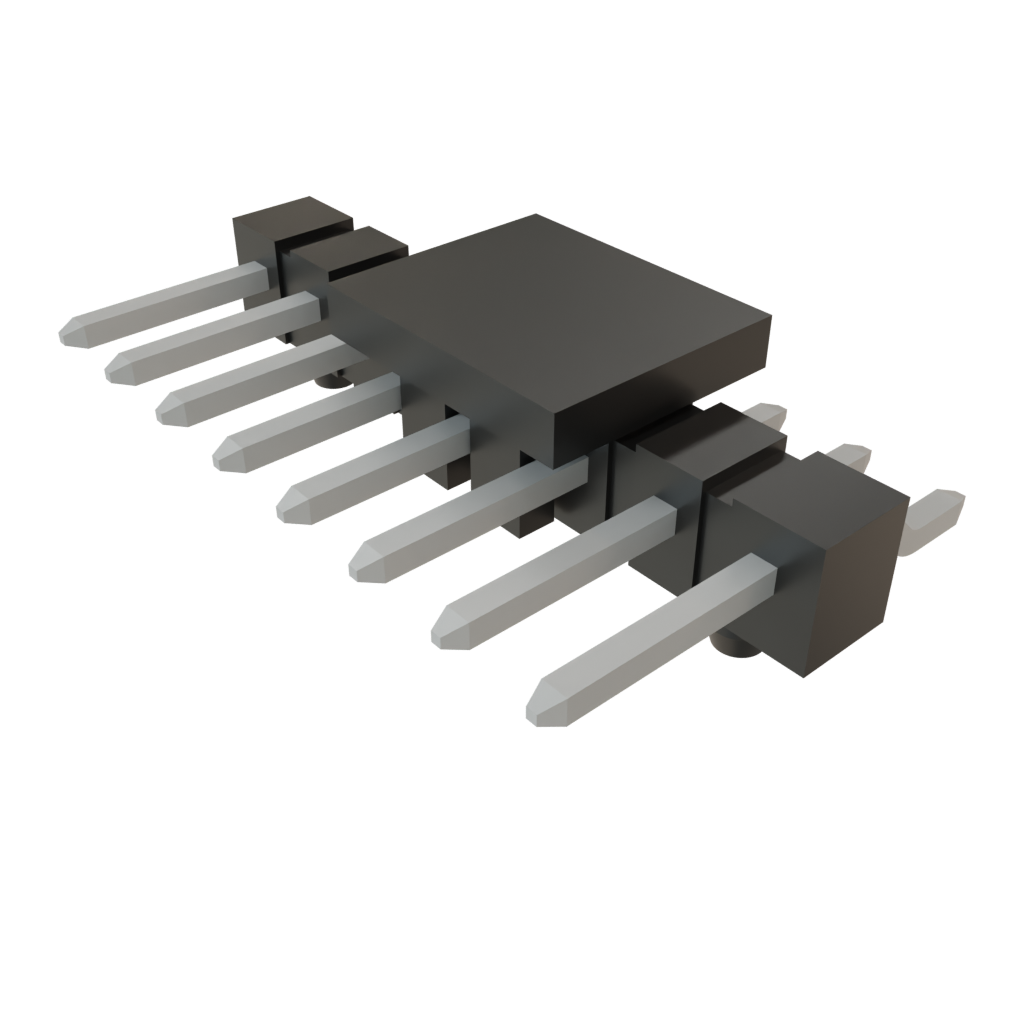

Les images sont fournies à titre indicatif
Voir les caractéristiques du produit

N° Mouser :

200-TSM10801TSHAPTR

N° de fab. :

TSM-108-01-T-SH-A-P-TR

Fab. :

Samtec

Description :

Embases et logements de câbles .100 Surface Mount Terminal Strip

Modèle de ECAO:

Téléchargez gratuitement le chargeur de bibliothèque pour convertir ce fichier pour votre outil ECAD. En savoir plus sur le modèle ECAD.

Plus d'informations

En savoir plus à propos de Samtec TSM-108-01-T-SH-A-P-TR

En stock: 711

Stock:: 711 Expédition possible immédiatement

Une erreur inattendue est survenue. Veuillez réessayer ultérieurement.
Délai usine :: 2 Semaines Délai de production estimé en usine pour des quantités supérieures à celles indiquées.

Entrez la quantité:

Minimum : 1 Multiples : 1

Prix unitaire:

-,-- €

Ext. Prix:

-,-- €

Tarif est.:

Prix (EUR)

Qté.	Prix unitaire	Ext. Prix
	1,49 €	1,49 €
	1,30 €	65,00 €
	1,17 €	117,00 €
Bobine complète(s) (commandez en multiples de 300)
	1,17 €	351,00 €
	0,998 €	898,20 €
	0,914 €	1.645,20 €

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Attribut de produit	Valeur d'attribut	Sélectionner l'attribut
Fabricant:	Samtec
Catégorie du produit:	Embases et logements de câbles
RoHS:
Produit:	Headers
Type:	Unshrouded
Nombre de positions:	8 Position
Pas:	2.54 mm (0.1 in)
Nombre de lignes:	1 Row
Style de montage:	SMD/SMT
Style du raccordement:	Solder Pin
Angle de montage:	Horizontal
Sexe du contact:	Pin (Male)
Dépôt par contact:	Tin
Longueur de la borne de couplage:	5.84 mm (0.23 in)
Série:	TSM
Application:	Board-to-Board, Cable
Température de fonctionnement min.:	- 55 C
Température de fonctionnement max.:	+ 105 C
Conditionnement:	Reel
Conditionnement:	Cut Tape
Marque:	Samtec
Matériau du contact:	Phosphor Bronze
Courant nominal:	4.1 A to 5.4 A
Taux d'inflammabilité:	UL 94 V-0
Couleur du boîtier:	Black
Matériau de protection:	Liquid Crystal Polymer (LCP)
Type de produit:	Headers & Wire Housings
Nombre de pièces de l'usine:	300
Sous-catégorie:	Headers & Wire Housings

Produits trouvés:

Pour consulter des produits similaires, sélectionnez au moins une case.

Sélectionnez au moins une case pour consulter des produits similaires dans cette catégorie.

Attributs sélectionnés: 0

Filtrer les documents:

Images


Models

TSM-108-01-T-SH-A-P-TR Symbol & Footprint by SnapMagic

Specification Sheets

Technical Resources

Test Report (PDF)

TARIC:: 8536693000
CNHTS:: 8536690000
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

Embases à support carré 0,025 po (0,63 mm) CMS TSM 0,100 po (2,54 mm)

Les connecteurs de 2,54 mm (0,100 po) à poteau carré de 0,63 mm (0,025 po) à montage en surface TSM de Samtec sont des connecteurs carte à carte avec des bornes à poteau carré en rangée simple, double ou triple avec des broches de technologie droite, à angle droit ou mixte. Ces connecteurs robustes et très fiables sont disponibles en orientations verticales et horizontales qui sont utilisés depuis 10 ans dans les environnements de mélanges de fluides (MFG). Les connecteurs TSM de Samtec atteignent des cycles d'insertion-extraction élevés jusqu'à 2 500. Les connecteurs de couplage populaires pour la série TSM sont les séries SSW, SSQ, SSM, BSW, ESW, ESQ, BCS, SLW, CES et HLE. Les coupleurs de câble incluent les séries IDSS et IDSD.
