SHF-105-01-S-D-SM-K-TR

Name: Samtec SHF-105-01-S-D-SM-K-TR
Brand: Samtec
SKU: 200-SHF10501SDSMKTR
Price: 3.72 EUR
Availability: InStock

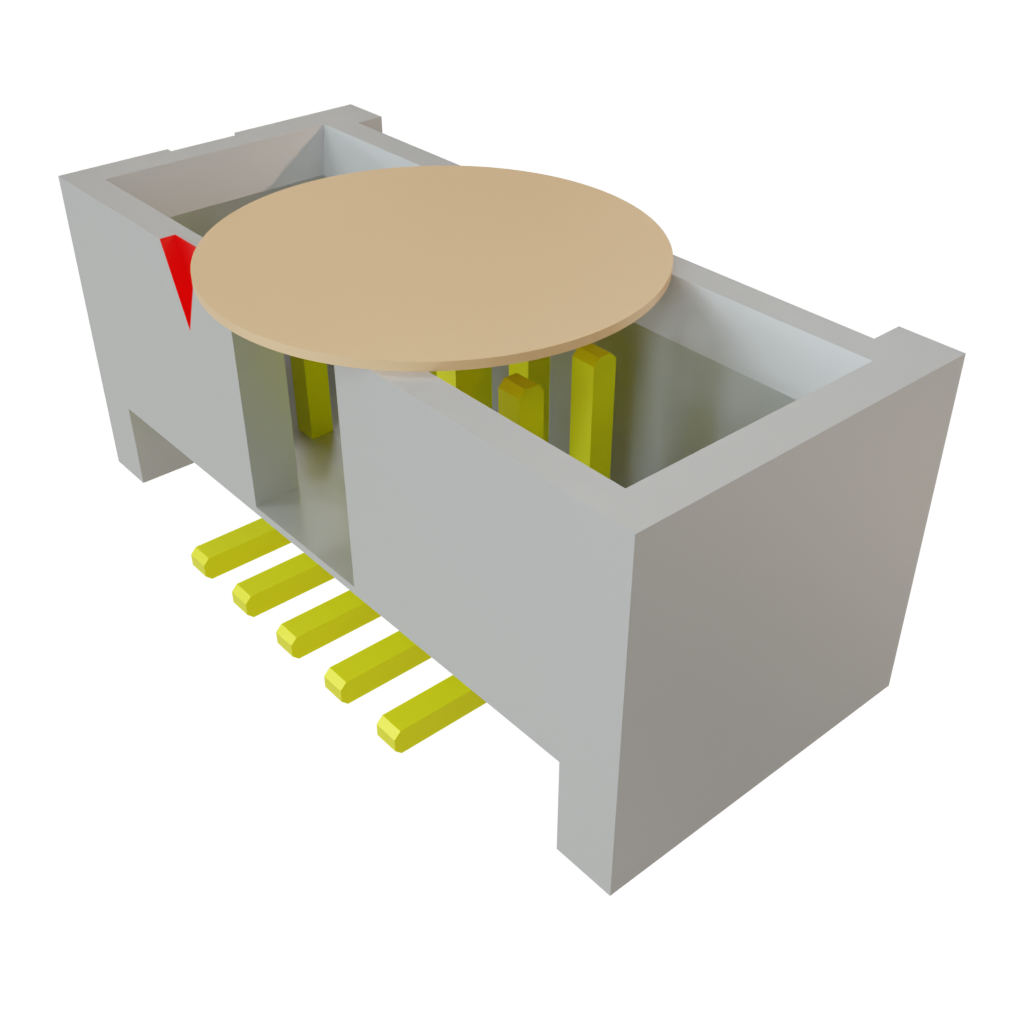

Les images sont fournies à titre indicatif
Voir les caractéristiques du produit

N° Mouser :

200-SHF10501SDSMKTR

N° de fab. :

SHF-105-01-S-D-SM-K-TR

Fab. :

Samtec

Description :

Embases et logements de câbles Shrouded Terminal Strip

Modèle de ECAO:

Téléchargez gratuitement le chargeur de bibliothèque pour convertir ce fichier pour votre outil ECAD. En savoir plus sur le modèle ECAD.

Plus d'informations

En savoir plus à propos de Samtec SHF-105-01-S-D-SM-K-TR

En stock: 745

Stock:: 745 Expédition possible immédiatement

Une erreur inattendue est survenue. Veuillez réessayer ultérieurement.
Délai usine :: 3 Semaines Délai de production estimé en usine pour des quantités supérieures à celles indiquées.

Entrez la quantité:

Minimum : 1 Multiples : 1

Prix unitaire:

-,-- €

Ext. Prix:

-,-- €

Tarif est.:

Prix (EUR)

Qté.	Prix unitaire	Ext. Prix
	3,72 €	3,72 €
	3,33 €	83,25 €
	2,97 €	148,50 €
	2,67 €	267,00 €
Bobine complète(s) (commandez en multiples de 450)
	2,67 €	1.201,50 €
	2,47 €	2.223,00 €

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Attribut de produit	Valeur d'attribut	Sélectionner l'attribut
Fabricant:	Samtec
Catégorie du produit:	Embases et logements de câbles
RoHS:
Produit:	Headers
Type:	Shrouded
Nombre de positions:	10 Position
Pas:	1.27 mm (0.05 in)
Nombre de lignes:	2 Row
Espacement des lignes:	1.27 mm (0.05 in)
Style de montage:	SMD/SMT
Style du raccordement:	Solder
Angle de montage:	Straight
Sexe du contact:	Pin (Male)
Dépôt par contact:	Gold
Longueur de la borne de couplage:	3.05 mm (0.12 in)
Série:	SHF
Température de fonctionnement min.:	- 55 C
Température de fonctionnement max.:	+ 125 C
Conditionnement:	Reel
Conditionnement:	Cut Tape
Marque:	Samtec
Matériau du contact:	Phosphor Bronze
Pays d’assemblage:	Not Available
Pays de diffusion:	Not Available
Pays d'origine:	VN
Taux d'inflammabilité:	UL 94 V-0
Couleur du boîtier:	Black
Matériau de protection:	Liquid Crystal Polymer (LCP)
Type de verrouillage:	Unlatched
Type de produit:	Headers & Wire Housings
Nombre de pièces de l'usine:	450
Sous-catégorie:	Headers & Wire Housings

Produits trouvés:

Pour consulter des produits similaires, sélectionnez au moins une case.

Sélectionnez au moins une case pour consulter des produits similaires dans cette catégorie.

Attributs sélectionnés: 0

Filtrer les documents:

Images


Specification Sheets

Technical Resources

Dimensional Drawing, Footprint, and Part Number Configuration

CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
MXHTS:: 85366999
BRHTS:: 85366990
ECCN:: EAR99

Embases IDC à gaine et éjecteur ECF/EHF/ESHF/SHF

Les embases IDC à gaine et éjecteur ECF/EHF/ESHF/SHF de Samtec offrent un pas de 1,27 mm (0,050 po) avec des styles à queue à montage en surface, traversant et à angle droit disponibles en nombre courant de broches de 4 à 25. Les embases IDC sont conçues pour être utilisées avec les faisceaux de câbles à paires torsadées FFTP et câbles nappes FFSD. Les bandes de bornes de montage de circuit imprimé protégées SHF et les embases protégées à double rangée EHF disposent d'une encoche de polarisation, les composants EHF sont également équipés d'éjecteurs. Les embases IDC à gaine et éjecteur ECF/EHF/ESHF/SHF de Samtec fonctionnent dans une plage de température de -55 °C à +125 °ºC, sont conformes à la directive RoHS et soudables sans plomb.
