QSH-020-01-L-D-DP-A

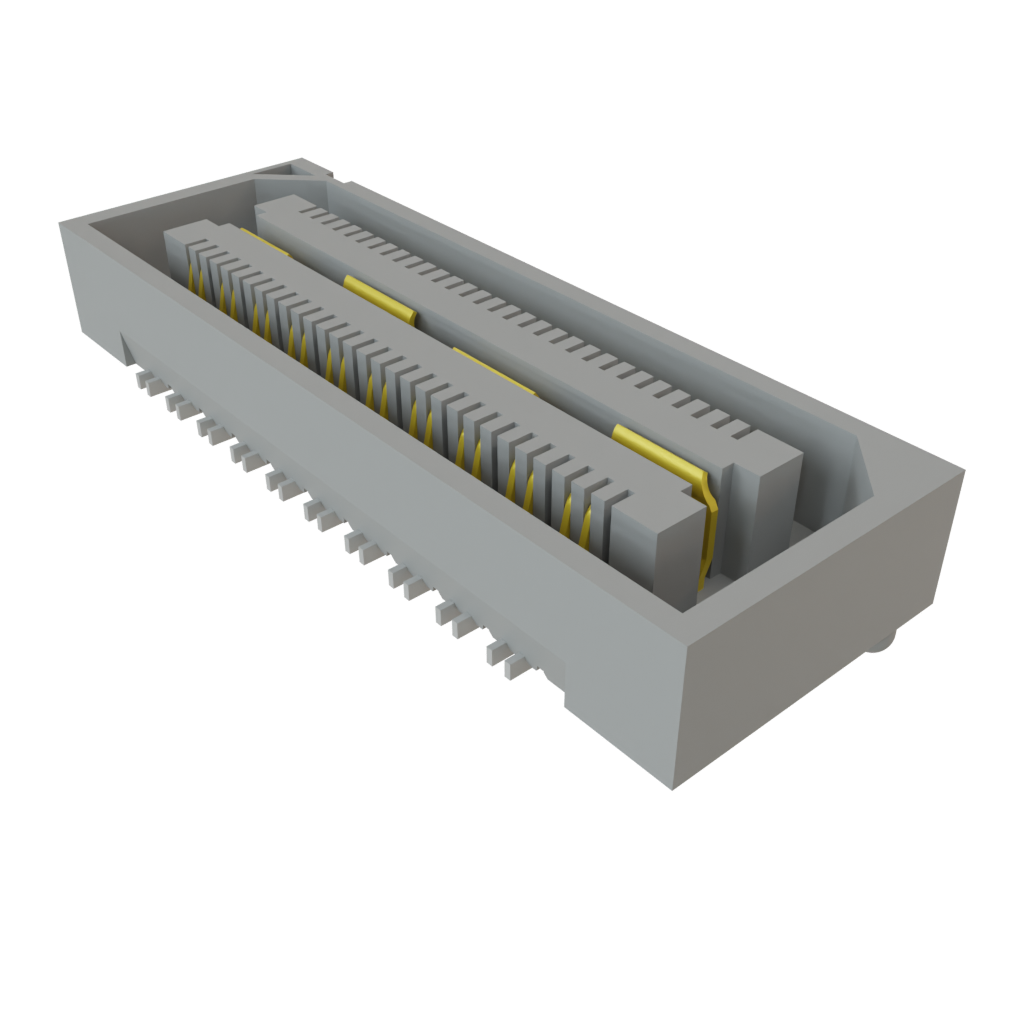

Name: Samtec QSH-020-01-L-D-DP-A
Brand: Samtec
SKU: 200-QSH02001LDDPA
Price: 7.36 EUR
Availability: InStock

Les images sont fournies à titre indicatif
Voir les caractéristiques du produit

N° Mouser :

200-QSH02001LDDPA

N° de fab. :

QSH-020-01-L-D-DP-A

Fab. :

Samtec

Description :

Connecteurs carte à carte et mezzanine 0.50 mm Q Strip High-Speed Ground Plane Socket Strip

Fiche technique:

QSH-020-01-L-D-DP-A Fiche technique (PDF)

Modèle de ECAO:

Téléchargez gratuitement le chargeur de bibliothèque pour convertir ce fichier pour votre outil ECAD. En savoir plus sur le modèle ECAD.

Plus d'informations

En savoir plus à propos de Samtec QSH-020-01-L-D-DP-A

En stock: 1.757

Stock:: 1.757 Expédition possible immédiatement

Une erreur inattendue est survenue. Veuillez réessayer ultérieurement.
Délai usine :: 1 semaine Délai de production estimé en usine pour des quantités supérieures à celles indiquées.

Entrez la quantité:

Minimum : 1 Multiples : 1

Prix unitaire:

-,-- €

Ext. Prix:

-,-- €

Tarif est.:

Prix (EUR)

Qté.	Prix unitaire	Ext. Prix
	7,36 €	7,36 €
	6,11 €	1.173,12 €
	5,68 €	3.271,68 €
	4,98 €	5.258,88 €

Autre conditionnement

Fab. Numéro de référence:

QSH-020-01-L-D-DP-A-TR

Conditionnement:

Reel, Cut Tape

Disponibilité:

En stock

Prix:

6,97 €

Min.:

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Attribut de produit	Valeur d'attribut	Sélectionner l'attribut
Fabricant:	Samtec
Catégorie du produit:	Connecteurs carte à carte et mezzanine
RoHS:
Produit:	Sockets
Nombre de positions:	40 Position
Pas:	0.5 mm (0.02 in)
Nombre de lignes:	2 Row
Style du raccordement:	Solder
Angle de montage:	Straight
Courant nominal:	2 A
Tension de voltage:	175 VAC
Température de fonctionnement min.:	- 55 C
Température de fonctionnement max.:	+ 125 C
Dépôt par contact:	Gold
Matériau du contact:	Phosphor Bronze
Matériau de protection:	Liquid Crystal Polymer (LCP)
Série:	QSH
Conditionnement:	Tray
Application:	Power, Signal
Marque:	Samtec
Taux d'inflammabilité:	UL 94 V-0
Style de montage:	Mounting Peg
Type de produit:	Board to Board & Mezzanine Connectors
Nombre de pièces de l'usine:	96
Sous-catégorie:	Board to Board & Mezzanine Connectors
Nom commercial:	Q Strip
Poids de l''unité:	230,800 mg

Produits trouvés:

Pour consulter des produits similaires, sélectionnez au moins une case.

Sélectionnez au moins une case pour consulter des produits similaires dans cette catégorie.

Attributs sélectionnés: 0

Filtrer les documents:

Specification Sheets

Technical Resources

Test Report (PDF)

TARIC:: 8536693000
CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

Faisceaux de câbles haut débit

Les faisceaux de câbles haut débit Samtec comprennent un corps mince AcceleRate® de 0,80 mm, un Edge Rate® 0,80 mm ERCD, un hermaphrodite haut débit HLCD, HQCD 0,50 mm Q Strip® et SEAC SEARAY™. Le faisceau de câbles AcceleRate est constitué du corps de câble mince ARC6 qui s’accouple avec la série ARF6 pour une connexion sécurisée. Les assemblages Edge Rate ERCD 0,80 mm utilisent le câble Eye Speed de Samtec pour fournir des performances 14 Gbps et disposent d’un système à double rangée avec jusqu’à 120 broches et d’un système de verrouillage métallique standard. La technologie de câble Eye Speed offre d’excellentes performances d’intégrité du signal avec un blindage individuel de serrage ou de tresse en cuivre, une construction coaxiale et twinax 26AWG à 38AWG et des valeurs nominales de 20 Ω, 50 Ω, 85 Ω et 100 Ω.

Q Strip™ High-Speed Mezzanine Connectors

Samtec Q Strip™ High-Speed Mezzanine Connectors are designed for high-speed board-to-board applications where signal integrity is essential. Q Strip connectors have surface-mount signal contacts and a surface-mount ground plane between the two rows of signals for improved electrical performance. Mated sets of Samtec Q Strip connectors are available in 8 different stack heights from 5mm (.197") to 30mm (1.180"). Options include guideposts for blind mate scenarios and alignment pins and locking clips for proper connector placement before reflow.
