QRM8-054-07.0-L-D-DP-A-GP-K

Name: Samtec QRM8-054-07.0-L-D-DP-A-GP-K
Brand: Samtec
SKU: 200-M8054070LDDPAGPK
Price: 18.18 EUR
Availability: OutOfStock

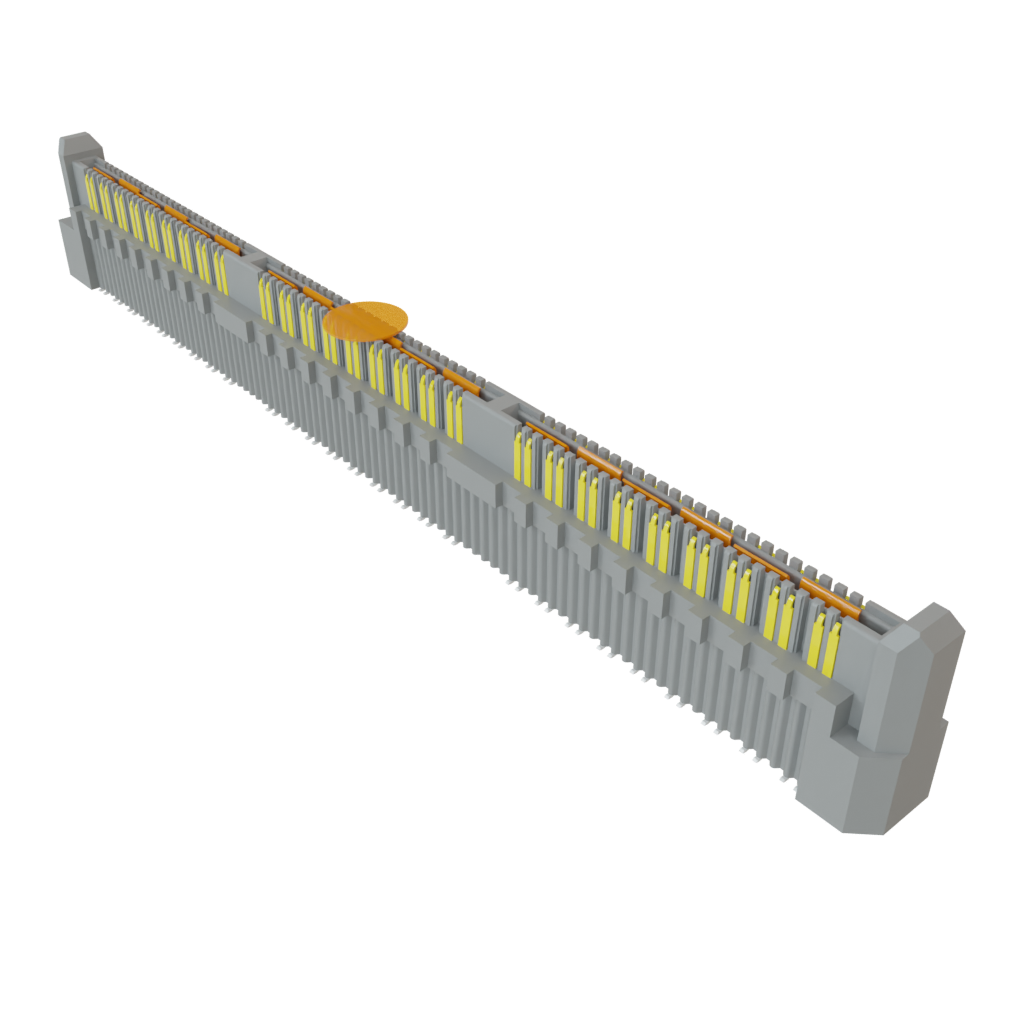

Les images sont fournies à titre indicatif
Voir les caractéristiques du produit

N° Mouser :

200-M8054070LDDPAGPK

N° de fab. :

QRM8-054-07.0-L-D-DP-A-GP-K

Fab. :

Samtec

Description :

Connecteurs carte à carte et mezzanine 0.80 mm Q Rate Slim Body Ground Plane Header

Fiche technique:

QRM8-054-07.0-L-D-DP-A-GP-K Fiche technique (PDF)

Modèle de ECAO:

Téléchargez gratuitement le chargeur de bibliothèque pour convertir ce fichier pour votre outil ECAD. En savoir plus sur le modèle ECAD.

Plus d'informations

En savoir plus à propos de Samtec QRM8-054-07.0-L-D-DP-A-GP-K

Disponibilité

Stock:: Non stocké

Une erreur inattendue est survenue. Veuillez réessayer ultérieurement.
Délai usine :: 4 Semaines Délai de production estimé en usine.

Entrez la quantité:

Minimum : 1 Multiples : 1

Prix unitaire:

-,-- €

Ext. Prix:

-,-- €

Tarif est.:

Prix (EUR)

Qté.	Prix unitaire	Ext. Prix
	18,18 €	18,18 €
	17,22 €	172,20 €
	16,56 €	414,00 €
	16,16 €	808,00 €
	15,72 €	4.024,32 €

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Attribut de produit	Valeur d'attribut	Sélectionner l'attribut
Fabricant:	Samtec
Catégorie du produit:	Connecteurs carte à carte et mezzanine
RoHS:
Produit:	Headers
Nombre de positions:	108 Position
Pas:	0.8 mm (0.031 in)
Nombre de lignes:	2 Row
Style du raccordement:	Solder
Angle de montage:	Straight
Courant nominal:	2.2 A
Tension de voltage:	215 VAC
Température de fonctionnement min.:	- 55 C
Température de fonctionnement max.:	+ 125 C
Dépôt par contact:	Gold
Matériau du contact:	Phosphor Bronze
Matériau de protection:	Liquid Crystal Polymer (LCP)
Série:	QRM8
Conditionnement:	Tray
Application:	Power, Signal
Marque:	Samtec
Pays d’assemblage:	Not Available
Pays de diffusion:	Not Available
Pays d'origine:	US
Style de montage:	Mounting Edge
Type de produit:	Board to Board & Mezzanine Connectors
Nombre de pièces de l'usine:	32
Sous-catégorie:	Board to Board & Mezzanine Connectors
Nom commercial:	Q Rate, Edge Rate

Produits trouvés:

Pour consulter des produits similaires, sélectionnez au moins une case.

Sélectionnez au moins une case pour consulter des produits similaires dans cette catégorie.

Attributs sélectionnés: 0

Filtrer les documents:

Specification Sheets

Technical Resources

Test Report (PDF)

TARIC:: 8536693000
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

Connecteurs empilables flexibles

Les connecteurs de cartes empilables flexibles de Samtec offrent une grande variété de connecteurs carte à carte avec une grande flexibilité de conception. Ces systèmes de connecteurs carte à carte de Samtec sont disponibles dans une variété de pas, de densités, de hauteurs d'empilage, d'orientations et d'autres options standard ou modifiées, ce qui permet de trouver facilement le bon connecteur pour n'importe quelle application. Les options Flex-Stack comprennent des connecteurs monoblocs, traversants à profil bas, surélevés, hermaphrodites, enveloppés, coplanaires, parallèles et perpendiculaires. La hauteur des montants est réglable par incréments de 0,005 pouces (0,13 mm).

Connecteurs à pas de 0,80 mm (0,315 po) QRM8/QRF8 Q Rate®

Les connecteurs à pas de 0,80 mm (0,0315 po) QRM8/QRF8 Q Rate® de Samtec disposent d'un encombrement mince, d'un plan d'alimentation/mise à la terre intégrale et de contacts Edge Rate® pour des performances SI supérieures. Ces connecteurs haut débit disposent d'un pas de 0,80 mm, d'une languette de contact de 1,20 mm, de jusqu'à 156 positions et de performances jusqu'à 28 Gbit/s. Le portefeuille Q Rate comprend des sockets QRF8, des embases QRM8, des barrettes de sockets haut débit à angle droit (QRF8-RA) et des paires différentielles (QRF8-DP), ainsi que des barrettes de bornes haut débit à angle droit (QRM8-RA) et une paire différentielle (QRM8-DP). Les connecteurs standard et « -DP » offrent tous une largeur mince de 4,60 mm, tandis que la variante « -RA » présente un profil mince de 5,13 mm. Les connecteurs à pas de 0,80 mm (0,0315 po) QRM8/QRF8 Q Rate de Samtec fonctionnent sur une plage de température de -55 °C à +125 °C.
