ERF8-030-01-L-D-RA-TR

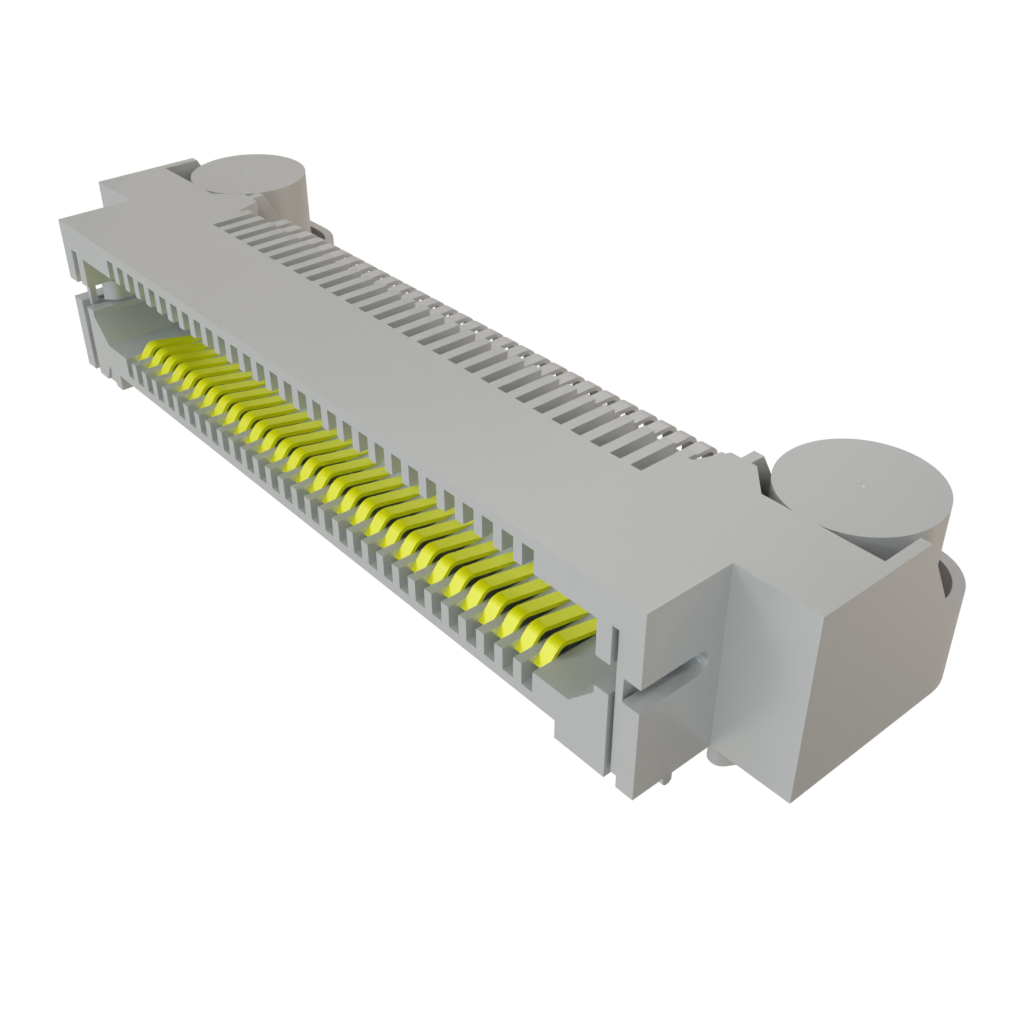

Name: Samtec ERF8-030-01-L-D-RA-TR
Brand: Samtec
SKU: 200-ERF803001LDRATR
Price: 7.95 EUR
Availability: InStock

Les images sont fournies à titre indicatif
Voir les caractéristiques du produit

N° Mouser :

200-ERF803001LDRATR

N° de fab. :

ERF8-030-01-L-D-RA-TR

Fab. :

Samtec

Description :

Connecteurs carte à carte et mezzanine 0.80 mm Edge Rate Rugged High Speed Socket

Fiche technique:

ERF8-030-01-L-D-RA-TR Fiche technique (PDF)

Modèle de ECAO:

Téléchargez gratuitement le chargeur de bibliothèque pour convertir ce fichier pour votre outil ECAD. En savoir plus sur le modèle ECAD.

Plus d'informations

En savoir plus à propos de Samtec ERF8-030-01-L-D-RA-TR

En stock: 390

Stock:: 390 Expédition possible immédiatement

Une erreur inattendue est survenue. Veuillez réessayer ultérieurement.
Délai usine :: 11 Semaines Délai de production estimé en usine pour des quantités supérieures à celles indiquées.

Entrez la quantité:

Minimum : 1 Multiples : 1

Prix unitaire:

-,-- €

Ext. Prix:

-,-- €

Tarif est.:

Prix (EUR)

Qté.	Prix unitaire	Ext. Prix
	7,95 €	7,95 €
	7,26 €	72,60 €
	6,79 €	169,75 €
	6,69 €	334,50 €
	5,84 €	584,00 €
Bobine complète(s) (commandez en multiples de 200)
	5,84 €	1.168,00 €
	5,38 €	5.380,00 €

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Attribut de produit	Valeur d'attribut	Sélectionner l'attribut
Fabricant:	Samtec
Catégorie du produit:	Connecteurs carte à carte et mezzanine
RoHS:
Produit:	Sockets
Nombre de positions:	60 Position
Pas:	0.8 mm (0.031 in)
Nombre de lignes:	2 Row
Style du raccordement:	Solder
Angle de montage:	Right Angle
Taux de données max.:	56 Gbps
Température de fonctionnement min.:	- 55 C
Température de fonctionnement max.:	+ 125 C
Dépôt par contact:	Gold
Matériau du contact:	Phosphor Bronze
Matériau de protection:	Liquid Crystal Polymer (LCP)
Série:	ERF8
Conditionnement:	Reel
Conditionnement:	Cut Tape
Marque:	Samtec
Pays d’assemblage:	Not Available
Pays de diffusion:	Not Available
Pays d'origine:	MY
Taux d'inflammabilité:	UL 94 V-0
Style de montage:	SMD/SMT
Type de produit:	Board to Board & Mezzanine Connectors
Nombre de pièces de l'usine:	200
Sous-catégorie:	Board to Board & Mezzanine Connectors
Nom commercial:	Edge Rate
Poids de l''unité:	4,605 g

Produits trouvés:

Pour consulter des produits similaires, sélectionnez au moins une case.

Sélectionnez au moins une case pour consulter des produits similaires dans cette catégorie.

Attributs sélectionnés: 0

Filtrer les documents:

Specification Sheets

Technical Resources

Test Report (PDF)

TARIC:: 8536693000
CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

Edge Rate® High-Speed Rugged High-Cycle Connectors

Samtec Edge Rate® High-speed Rugged High-Cycle Connectors are optimized for signal integrity performance. These connectors feature a smooth milled contact surface for mating instead of stamped contact that mates on a cut edge. This mating surface reduces the wear tracks on the contact and increases the durability and cycle life of the contact system. Samtec Edge Rate High-speed Rugged High-Cycle Connectors offer low insertion and withdrawal forces and allow the connectors to be zippered when unmating.

Connecteurs empilables flexibles

Les connecteurs de cartes empilables flexibles de Samtec offrent une grande variété de connecteurs carte à carte avec une grande flexibilité de conception. Ces systèmes de connecteurs carte à carte de Samtec sont disponibles dans une variété de pas, de densités, de hauteurs d'empilage, d'orientations et d'autres options standard ou modifiées, ce qui permet de trouver facilement le bon connecteur pour n'importe quelle application. Les options Flex-Stack comprennent des connecteurs monoblocs, traversants à profil bas, surélevés, hermaphrodites, enveloppés, coplanaires, parallèles et perpendiculaires. La hauteur des montants est réglable par incréments de 0,005 pouces (0,13 mm).

ERM8 & ERF8 Edge Rate® Rugged High-Speed Strips

Samtec ERM8 and ERF8 Edge Rate® Rugged High-Speed Strips are 0.8mm pitch terminal and socket strips optimized for signal integrity performance. These strips feature a smooth broad milled contact surface for increased wear life. The ERM8 and ERF8 strips offer up to 200 positions with a stack height from 7mm to 16mm. These connectors are available in edge-mount and right-angle versions. The ERM8 rugged high-speed headers feature a hot-swap option and are designed for rugged micro-pitch applications. Samtec ERF8 rugged high-speed sockets improve "zippered" unmating with robust Edge Rate contacts. The ERM8 and ERF8 strips offer high-speed channel performance of up to 56Gbps.

Connecteurs système SI robustes pour vision intégrée

Les connecteurs système SI robustes de Samtec pour vision intégrée sont disponibles dans une variété de pas, notamment 0,5 mm, 0,635 mm et 0,8 mm. Le nombre de positions varie de 10 à 200, tandis que les angles de montage incluent les angles droits et les orientations à droite et verticale. Les connecteurs système SI robustes de Samtec pour vision intégrée offrent des hauteurs de pile pouvant descendre à 5 mm. Le portefeuille de produits comprend des embases, des sockets, des connecteurs hermaphrodites, des connecteurs femelles et des connecteurs. Les styles de raccordement comprennent le brasage et la broche à souder.

Connecteurs système SI robustes pour l'automatisation

Les connecteurs de système SI robustes de Samtec pour l'automatisation sont disponibles dans une variété de hauteurs de pile, de styles de terminaison et de nombre de lignes. Les angles de montage peuvent être droits, à angle droit et verticaux. Le nombre de positions varie de 10 à 200. Les connecteurs système SI robustes de Samtec pour l'automatisation sont disponibles sur une variété de pas, notamment 0,5 mm, 0,635 mm et 0,8 mm. Le portefeuille de produits comprend des connecteurs, des embases, des connecteurs femelles, des sockets et des connecteurs hermaphrodites.
