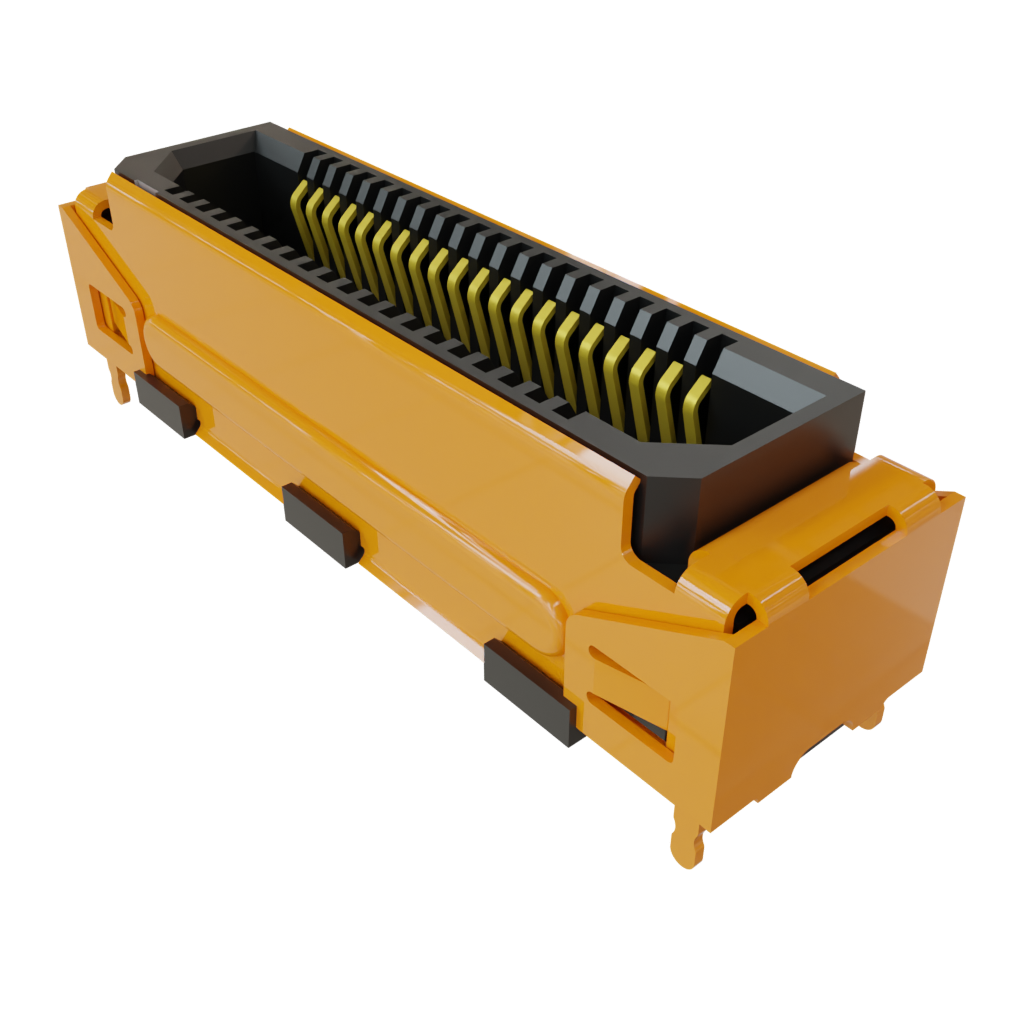

ERF8-020-07.0-L-DV-EGPS-TR

Samtec
200-8020070LDVEGPSTR
ERF8-020-07.0-L-DV-EGPS-TR

Fab. :

Description :
Connecteurs carte à carte et mezzanine 0.80 mm Edge Rate Rugged High Speed Socket

Fiche technique:
Modèle de ECAO:
Téléchargez gratuitement le chargeur de bibliothèque pour convertir ce fichier pour votre outil ECAD. En savoir plus sur le modèle ECAD.
Plus d'informations
En savoir plus à propos de Samtec ERF8-020-07.0-L-DV-EGPS-TR

En stock: 346

Stock:
346 Expédition possible immédiatement
Délai usine :
3 Semaines Délai de production estimé en usine pour des quantités supérieures à celles indiquées.
Minimum : 1   Multiples : 1
Prix unitaire:
-,-- €
Ext. Prix:
-,-- €
Tarif est.:

Prix (EUR)

Qté. Prix unitaire
Ext. Prix
4,28 € 4,28 €
3,83 € 95,75 €
3,51 € 175,50 €
3,42 € 342,00 €
Bobine complète(s) (commandez en multiples de 325)
3,42 € 1.111,50 €
3,07 € 2.993,25 €

Attribut de produit Valeur d'attribut Sélectionner l'attribut
Samtec
Catégorie du produit: Connecteurs carte à carte et mezzanine
RoHS:
Sockets
40 Position
0.8 mm (0.031 in)
2 Row
Solder
Vertical
9 mm, 10 mm, 12 mm, 15 mm, 16 mm
56 Gbps
- 55 C
+ 125 C
Gold
Phosphor Bronze
Liquid Crystal Polymer (LCP)
ERF8
Reel
Cut Tape
Marque: Samtec
Pays d’assemblage: Not Available
Pays de diffusion: Not Available
Pays d'origine: MY
Taux d'inflammabilité: UL 94 V-0
Style de montage: SMD/SMT
Type de produit: Board to Board & Mezzanine Connectors
Nombre de pièces de l'usine: 325
Sous-catégorie: Board to Board & Mezzanine Connectors
Nom commercial: Edge Rate
Produits trouvés:
Pour consulter des produits similaires, sélectionnez au moins une case.
Sélectionnez au moins une case pour consulter des produits similaires dans cette catégorie.
Attributs sélectionnés: 0

Fiche technique

Images

Specification Sheets

Technical Resources

TARIC:
8536693000
CNHTS:
8536901900
CAHTS:
8536690020
USHTS:
8536694040
JPHTS:
853669000
KRHTS:
8536691000
MXHTS:
8536699999
BRHTS:
85366990
ECCN:
EAR99

Edge Rate® High-Speed Rugged High-Cycle Connectors

Samtec Edge Rate® High-speed Rugged High-Cycle Connectors are optimized for signal integrity performance. These connectors feature a smooth milled contact surface for mating instead of stamped contact that mates on a cut edge. This mating surface reduces the wear tracks on the contact and increases the durability and cycle life of the contact system. Samtec Edge Rate High-speed Rugged High-Cycle Connectors offer low insertion and withdrawal forces and allow the connectors to be zippered when unmating.

Connecteurs empilables flexibles

Les connecteurs de cartes empilables flexibles de Samtec offrent une grande variété de connecteurs carte à carte avec une grande flexibilité de conception. Ces systèmes de connecteurs carte à carte de Samtec sont disponibles dans une variété de pas, de densités, de hauteurs d'empilage, d'orientations et d'autres options standard ou modifiées, ce qui permet de trouver facilement le bon connecteur pour n'importe quelle application. Les options Flex-Stack comprennent des connecteurs monoblocs, traversants à profil bas, surélevés, hermaphrodites, enveloppés, coplanaires, parallèles et perpendiculaires. La hauteur des montants est réglable par incréments de 0,005 pouces (0,13 mm).

ERM8 & ERF8 Edge Rate® Rugged High-Speed Strips

Samtec ERM8 and ERF8 Edge Rate® Rugged High-Speed Strips are 0.8mm pitch terminal and socket strips optimized for signal integrity performance. These strips feature a smooth broad milled contact surface for increased wear life. The ERM8 and ERF8 strips offer up to 200 positions with a stack height from 7mm to 16mm. These connectors are available in edge-mount and right-angle versions. The ERM8 rugged high-speed headers feature a hot-swap option and are designed for rugged micro-pitch applications. Samtec ERF8 rugged high-speed sockets improve "zippered" unmating with robust Edge Rate contacts. The ERM8 and ERF8 strips offer high-speed channel performance of up to 56Gbps.

Connecteurs système SI robustes pour vision intégrée

Les connecteurs système SI robustes de Samtec pour vision intégrée sont disponibles dans une variété de pas, notamment 0,5 mm, 0,635 mm et 0,8 mm. Le nombre de positions varie de 10 à 200, tandis que les angles de montage incluent les angles droits et les orientations à droite et verticale. Les connecteurs système SI robustes de Samtec pour vision intégrée offrent des hauteurs de pile pouvant descendre à 5 mm. Le portefeuille de produits comprend des embases, des sockets, des connecteurs hermaphrodites, des connecteurs femelles et des connecteurs. Les styles de raccordement comprennent le brasage et la broche à souder.

Connecteurs système SI robustes pour l'automatisation

Les connecteurs de système SI robustes de Samtec pour l'automatisation sont disponibles dans une variété de hauteurs de pile, de styles de terminaison et de nombre de lignes. Les angles de montage peuvent être droits, à angle droit et verticaux. Le nombre de positions varie de 10 à 200. Les connecteurs système SI robustes de Samtec pour l'automatisation sont disponibles sur une variété de pas, notamment 0,5 mm, 0,635 mm et 0,8 mm. Le portefeuille de produits comprend des connecteurs, des embases, des connecteurs femelles, des sockets et des connecteurs hermaphrodites.
