XF3M-1615-1B

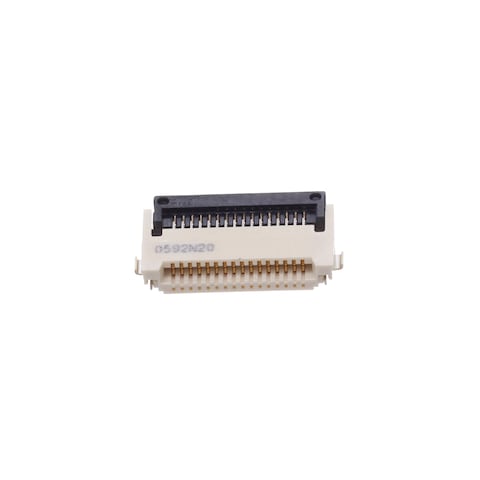

Name: Omron XF3M-1615-1B
Brand: Omron Electronics
SKU: 653-XF3M-1615-1B
Price: 1.31 EUR
Availability: InStock

Les images sont fournies à titre indicatif
Voir les caractéristiques du produit

N° Mouser :

653-XF3M-1615-1B

N° de fab. :

XF3M-1615-1B

Fab. :

Omron Electronics

Description :

Connecteurs FFC et FPC RotaryBackLock .5mm Dual Contact 16pin

Fiche technique:

XF3M-1615-1B Fiche technique (PDF)

Modèle de ECAO:

Téléchargez gratuitement le chargeur de bibliothèque pour convertir ce fichier pour votre outil ECAD. En savoir plus sur le modèle ECAD.

Plus d'informations

En savoir plus à propos de Omron Electronics XF3M-1615-1B

En stock: 1.488

Stock:: 1.488 Expédition possible immédiatement

Une erreur inattendue est survenue. Veuillez réessayer ultérieurement.
Délai usine :: 26 Semaines Délai de production estimé en usine pour des quantités supérieures à celles indiquées.

Entrez la quantité:

Minimum : 1 Multiples : 1

Prix unitaire:

-,-- €

Ext. Prix:

-,-- €

Tarif est.:

Conditionnement:

Bobine complète(s) (commandez en multiples de 1500)

Bande coupée

MouseReel™ (+5,00 €)

Prix (EUR)

Qté.	Prix unitaire	Ext. Prix
Ruban à découper / MouseReel™ ^†
	1,31 €	1,31 €
	1,15 €	11,50 €
	0,955 €	23,88 €
	0,946 €	94,60 €
	0,92 €	230,00 €
	0,894 €	894,00 €
Bobine complète(s) (commandez en multiples de 1500)
	0,869 €	1.303,50 €

† Les frais pour 5,00 € MouseReel™ seront calculés et ajoutés à votre panier. Les commandes MouseReel™ ne peuvent être ni annulées ni retournées. ↩

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Attribut de produit	Valeur d'attribut	Sélectionner l'attribut
Fabricant:	Omron
Catégorie du produit:	Connecteurs FFC et FPC
RoHS:
Produit:	Connectors
Nombre de positions:	16 Position
Pas:	0.5 mm
Style du raccordement:	SMD/SMT
Angle de montage:	Right Angle
Emplacement du contact:	Dual Contact
Dépôt par contact:	Gold
Courant nominal:	500 mA
Série:	XF3M
Température de fonctionnement min.:	- 30 C
Température de fonctionnement max.:	+ 85 C
Conditionnement:	Reel
Conditionnement:	Cut Tape
Conditionnement:	MouseReel
Marque:	Omron Electronics
Matériau du contact:	Spring Copper Alloy / Nickel Substrate
Pays d’assemblage:	Not Available
Pays de diffusion:	Not Available
Pays d'origine:	CN
Couleur du boîtier:	Natural
Matériau de protection:	Liquid Crystal Polymer (LCP)
Résistance d'isolement:	100 MOhms
Style de montage:	Cable
Type de produit:	FFC & FPC Connectors
Nombre de pièces de l'usine:	1500
Sous-catégorie:	FFC & FPC Connectors
Tension de voltage:	50 V
Raccourcis pour l'article N°:	XF3M-1615-1BBYOMZ XF3M16151B XF3M16151BBYOMZ

Produits trouvés:

Pour consulter des produits similaires, sélectionnez au moins une case.

Sélectionnez au moins une case pour consulter des produits similaires dans cette catégorie.

Attributs sélectionnés: 0

Filtrer les documents:

Fiche technique

XF3M-1615-1B Fiche technique (PDF)

Models

XF3M-1615-1B Symbol & Footprint by SnapMagic

PCN

Technical Resources

How To Read a Date Code (PDF)

Cette fonctionnalité nécessite l'activation de JavaScript.

TARIC:: 8536693000
CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

XF3M 0.5mm and 1.0mm Pitch FPC/FFC Connectors

Omron Electronics XF3M Series 0.5mm and 1.0mm Pitch FPC/FFC Connectors offer improved insertion of FPC/FFC cables and confirm proper connection with a "sure-lock" feel. The XF3M series features a rotary back lock mechanism, high retention force with a dual contact structure, applicable FPC/FFC thickness of 0.30±0.05mm, and a Ni-barrier for high resistance to solder creep(gold plated). The XF3M Series allows the FPC/FFC to be inserted from a slanting top direction.
