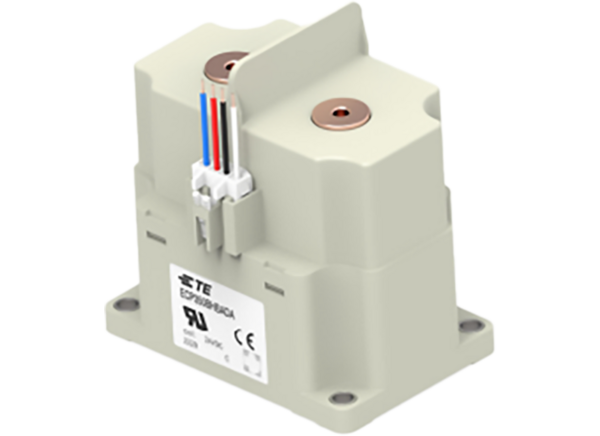

TE Connectivity Contacteurs haute tension ECP150B/250B/350B
Les contacteurs haute tension ECP150B/250 B/350 B de TE Connectivity (TE) offrent une tension de commutation pouvant atteindre 1500 VCC et un courant porteur continu pouvant atteindre 500 A. Ces contacteurs sont conçus pour le contrôle dans les environnements à haute tension tels que les systèmes de stockage d’énergie de batterie, les onduleurs solaires et les applications de charge de véhicules électriques. Les contacteurs ECPx sont scellés hermétiquement avec une technologie céramique et disposent d’une haute fiabilité dans l’étanchéité, de hautes performances en endurance électrique et d’une faible consommation d’énergie de bobine. Les contacteurs haute tension ECP150B/250 B/350 B TE sont conformes à la catégorie d’utilisation DC-1 et satisfont à plusieurs homologations avec une certification UL, TUV et CE.
Caractéristiques
- Hermétiquement scellé avec technologie céramique avec remplissage d'hydrogène
- Haute fiabilité de l'étanchéité
- Haute performance en endurance électrique
- Faible consommation d'énergie de bobine
- Petite taille pour gagner de la place
- Surveillance intelligente pour l’état du contact principal
- Permet une charge bidirectionnelle
- Équipé d'un contact auxiliaire
Applications
- Systèmes de stockage d'énergie sur batterie
- Onduleurs photovoltaïques
- Charge des véhicules électriques
Caractéristiques techniques
- Courant porteur continu maximal 500 A
- Tension de commutation maximum 1 500 VCC
- Courant de commutation nominal, 150 A, 250 A ou 350 A
- Montage inférieur par couvercle à brides
- Taille 104 mm x 75 mm x 108 mm
- Conforme à la catégorie d’utilisation CC-1
- Homologations multiples avec certification UL, TUV, CE
