Renesas Electronics RX26T 32-Bit Microcontrollers

Les microcontrôleurs 32 bits RX26T de Renesas Electronics sont des dispositifs compatibles à 5 V qui permettent de contrôler deux moteurs en utilisant le contrôle à flux orienté (FOC) et le contrôle de la correction du facteur de puissance (PFC) sur une seule puce. Le cœur RX26T RXv3 est un cœur de CPU RX de troisième génération avec une fréquence de fonctionnement de 120 MHz, une mémoire flash capable d'effectuer des opérations de lecture à 120 MHz et une unité de fonction trigonométrique (TFUv2) qui offre des performances de calcul élevées.

Les microcontrôleurs Renesas RX26T prennent en charge les fonctions de temporisation MLI 120 MHz (3 phases complémentaires x 2 canaux + 1 phase complémentaire x 2 canaux), et la fonction analogique est assurée par un convertisseur A/N 12 bits x 3 unités (2 unités avec un circuit échantillonneur-bloqueur simultané à 3 canaux).

La gamme RX26T comprend :
• Un Oscillateur sur puce HOCO avec une précision d’oscillation garantie de ±1,0 % (-20 °C ≤ T_a)
• Une mémoire flash de données
• Un PGA asymétrique
• Un comparateur

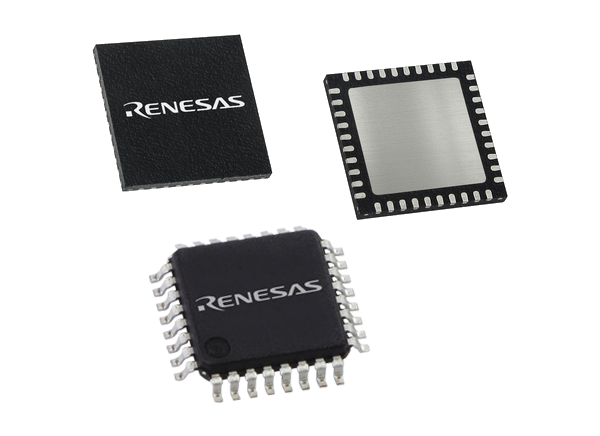

• D'autres composants dans un boîtier QFN compact, contribuant à la réduction du nombre de composants et à l'économie d'espace

De plus, le composant intègre le protocole CAN-FD pour une communication entre dispositifs à grande vitesse, ainsi que l'I³C de base pour la communication à grande vitesse avec les capteurs, pour des transferts de données plus rapides. La mémoire flash a une configuration à double banques et la fonction BGO/SWAP pour permettre la réécriture du micrologiciel sans arrêt du système. Trusted Secure IP-Lite, avec sa fonction de gestion essentielle intégrée et son moteur cryptographique, réduit le risque de fuites d'informations du système.

Caractéristiques

Cœur CPU 120 MHz RXv3 (721 CoreMark)
Unité à virgule flottante (UVF) à simple précision, fonction de sauvegarde des registres par lots pour une réponse plus rapide aux interruptions, accélérateur de fonctions trigonométriques (TFUv2)
Plage de températures de fonctionnement de -40 °C à +105 °C
Jusqu'à 512 ko de mémoire flash (accès en lecture à 120 MHz, fonction double banque), jusqu'à 64 ko de SRAM
Mémoire flash de données de 16 ko pouvant stocker des données comme une EEprom
Convertisseur A/N 12 bits x 3 unités, convertisseur N/A 12 bits x 2 canaux
Comparateur x 6 canaux, PGA asymétrique x 6 canaux

MLI 120 MHz
- Complémentaire triphasé x 2 canaux, complémentaire 5 phases x 1 canal, complémentaire monophasé x 8 canaux
- MLI à haute résolution x 4 canaux avec réglage de minuterie jusqu’à 260 ps (picosecondes)
Précision de ±1,0 % de l'oscillateur sur puce à grande vitesse
Trusted Secure IP-Lite (AES/TRNG)
CAN FD (conforme ISO 11898-1 : 2015, 5 Mbits/s maximum)
I³C Basic (10 Mbps maximum)

Applications

Conversion numérique de puissance avec PFC entrelacé à totem
- Alimentation CA/CC avec un PFC à totem entrelacé pour un rendement élevé et une faible ondulation
- CC/CC résonant BVP à haut rendement pouvant prendre en charge une large gamme de tensions de sortie
- Microcontrôleur à haute performance avec périphériques dédiés au contrôle et à la protection de l'alimentation pour la réalisation d'algorithmes sophistiqués
- Solution complète comprenant les pilotes et les coupleurs
