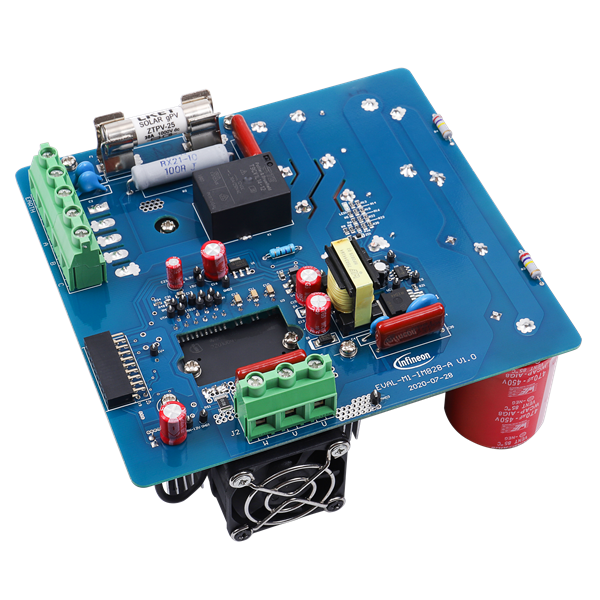

Infineon Technologies Carte d'évaluation EVAL-M1-IM828-A

La carte d'évaluation EVAL-M1-IM828-A Infineon évalue les composants Maxi CIPOS™. La carte EVAL-M1-IM828-A intègre l'IM828-XCC, un composant de la gamme Maxi CIPOS™. L'IM828-XCC combine six MOSFET CoolSiC™ 1 200 V avec un pilote de grille SOI 6 canaux optimisé. Il est optimisé pour une application industrielle, par exemple la correction du facteur de puissance d'un système de chauffage, climatisation, ventilation (CVC), des moteurs de ventilateur, des pompes et des entraînements de moteurs. La carte EVAL-M1-IM828-A Infineon a été développée pour aider les clients durant les premières étapes des application utilisant un IPM Maxi CIPOS™. En combinaison avec les cartes de commande équipées du connecteur d'interface à 20 broches M1 (EVAL-M1-101T, par exemple), elle démontre notre technologie IPM SiC Maxi CIPOS™ pour la commande de moteur.

Caractéristiques

Étage de puissance prêt à l'emploi avec IPM 1 200 V pour piloter le moteur triphasé
Tension d'entrée nominale 380 VCA
Puissance de sortie maximale de 8 kW avec refroidissement
Filtre EMI embarqué
Protection contre les surintensités
Protection contre les surchauffes

Plaquettes de test avec crochets pour fixer des sondes d'oscilloscope standard
Connecteur d'interface 20 broches MADK M1 standard
Évalue le module IPM IM828-XCC pour votre application
Mise en service du le moteur de l'utilisateur en moins d'une heure en combinaison avec la carte EVAL-M1-101T
En savoir plus sur la commande de moteur en haute tension
