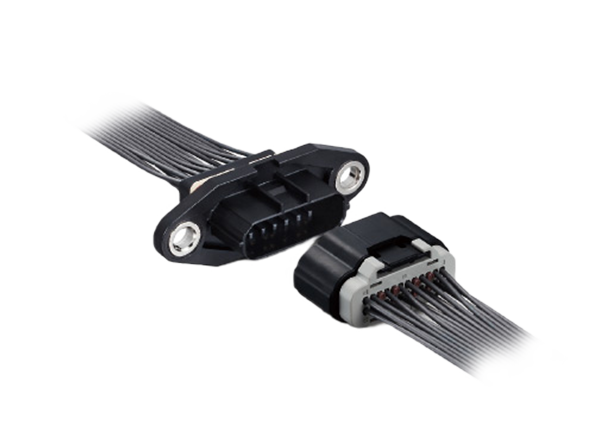

Hirose Electric Petits connecteurs automobiles étanches ZE064W
Les connecteurs ZE064W Hirose Electric sont une gamme de petits connecteurs étanches à utiliser dans les applications automobiles et industrielles. Ces connecteurs disposent d'une classification IP67/IP69K lorsqu'ils sont couplés, d'ergots détrompeurs pour éviter tout mauvais couplage et d'un dispositif de retenue pour une fiabilité de contact accrue. La résistance aux vibrations et la fiabilité des contacts sont considérablement améliorées grâce à l'utilisation d'un ressort à double couche et d'une conception de contact à 3 points. Les connecteurs ZE064W Hirose Electric sont adaptés aux environnements difficiles, tels que les applications industrielles et automobiles.
Caractéristiques
- Conception à ressort à double couche avec contact à 3 points
- Résistance à la chaleur jusqu'à +125 °C pour la couverture de température de la salle des machines
- Ergots détrompeurs
- Dispositif de retenue de connexion
- Petite taille
- Supporte les vibrations continues pendant le fonctionnement du moteur et la conduite
- Résistance à l'eau IP67/IP69K lorsqu'il est couplé
Applications
- Automobile
- UCE automobiles
- Convertisseurs
- Convertisseurs CC/CC
- Blocs de batteries
- Équipements industriels, agricoles et de construction
- Environnements difficiles
Caractéristiques techniques
- Tension nominale de 60 VCA/CC
- Courant nominal de 5 A (unipolaire) / 2 A (24 pos.)
- Température de fonctionnement : de -40 °C à +125 °C
- Tension de tenue de 1 000 VCA pendant 1 minimum
- Résistance de verrouillage minimale de 100 N
- Résistance de contact maximale de 8 mΩ
- Résistance d'isolement minimale de 100 MΩ
- Durabilité de couplage : 30 fois
- Câble d'un diamètre de fil de 22 AWG à 20 AWG, ø1,4 mm à ø1,7 mm

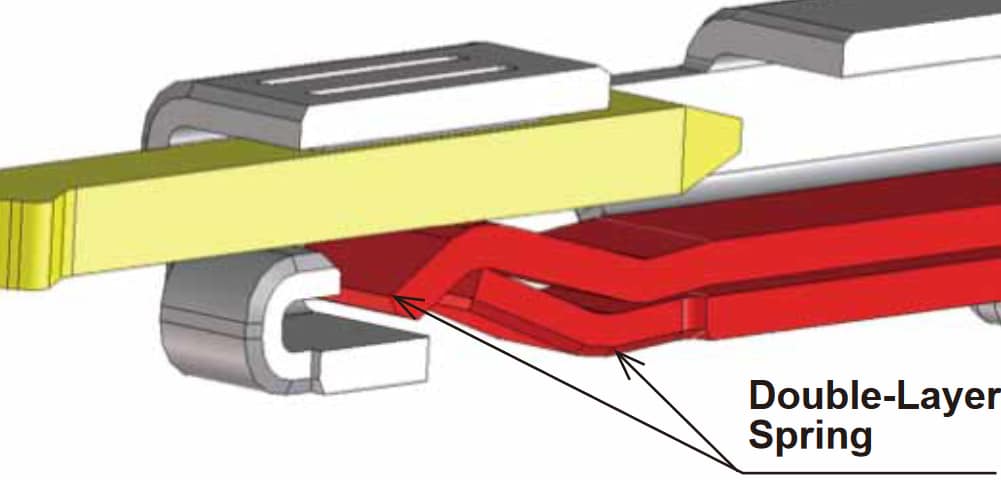

Conception à ressort double couche

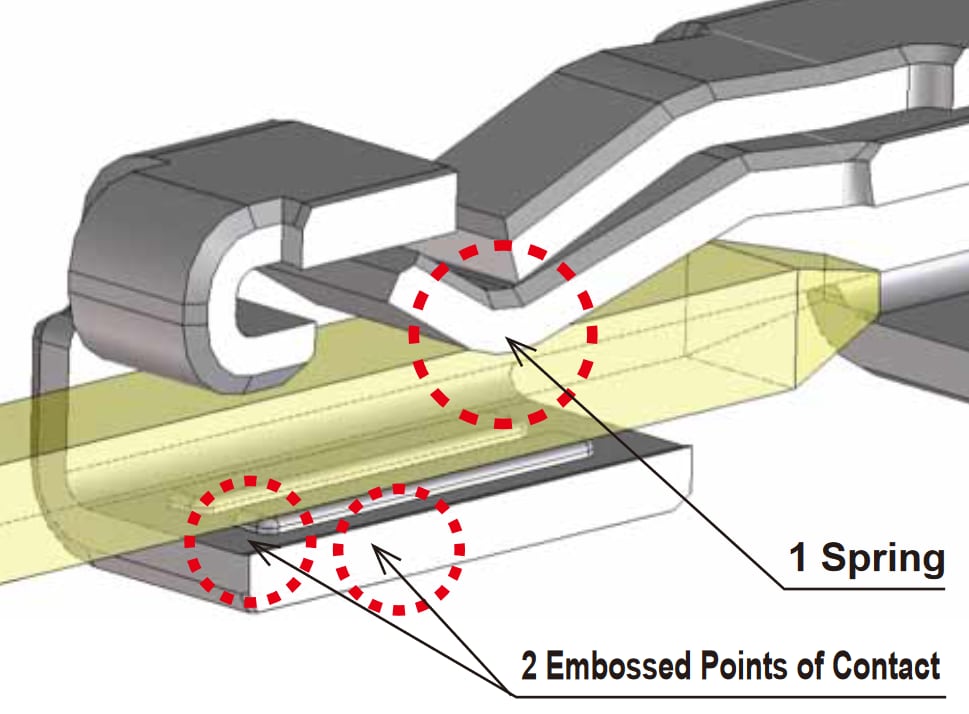

Conception de contact à 3 points

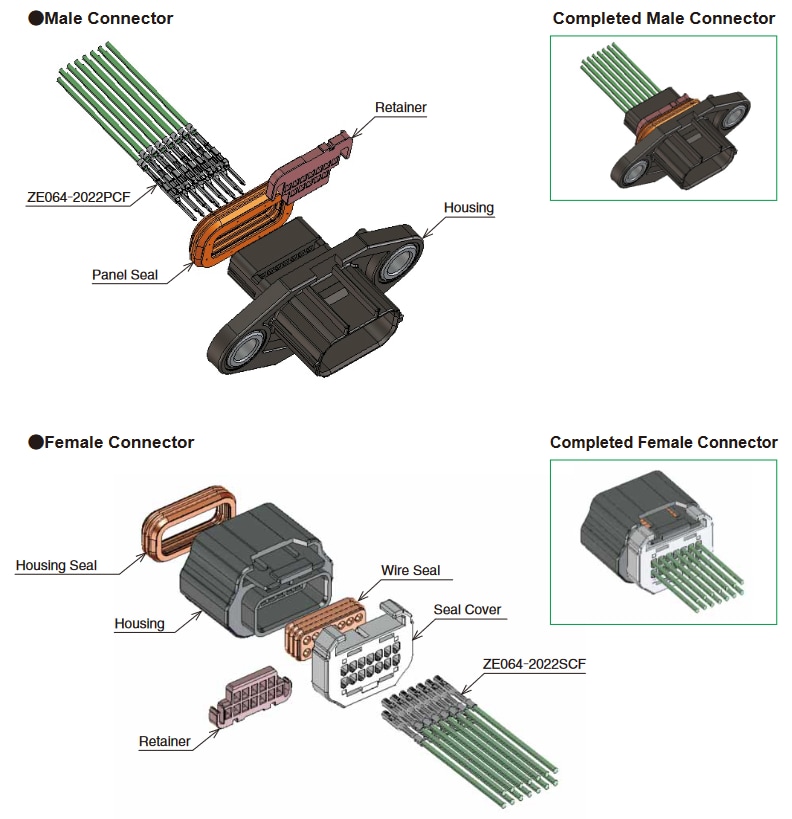

Ensembles de connecteurs
