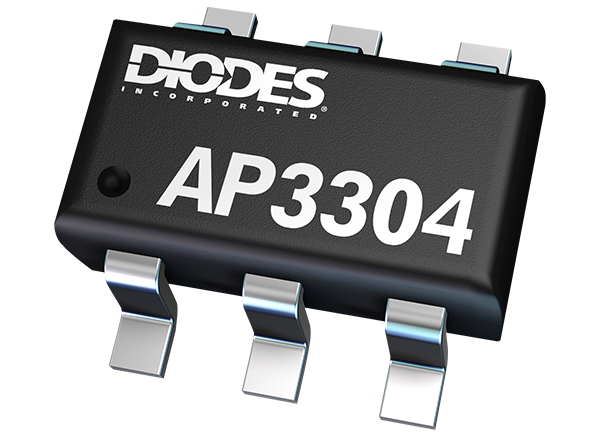

Diodes Incorporated Contrôleur PWM multimode AP3304

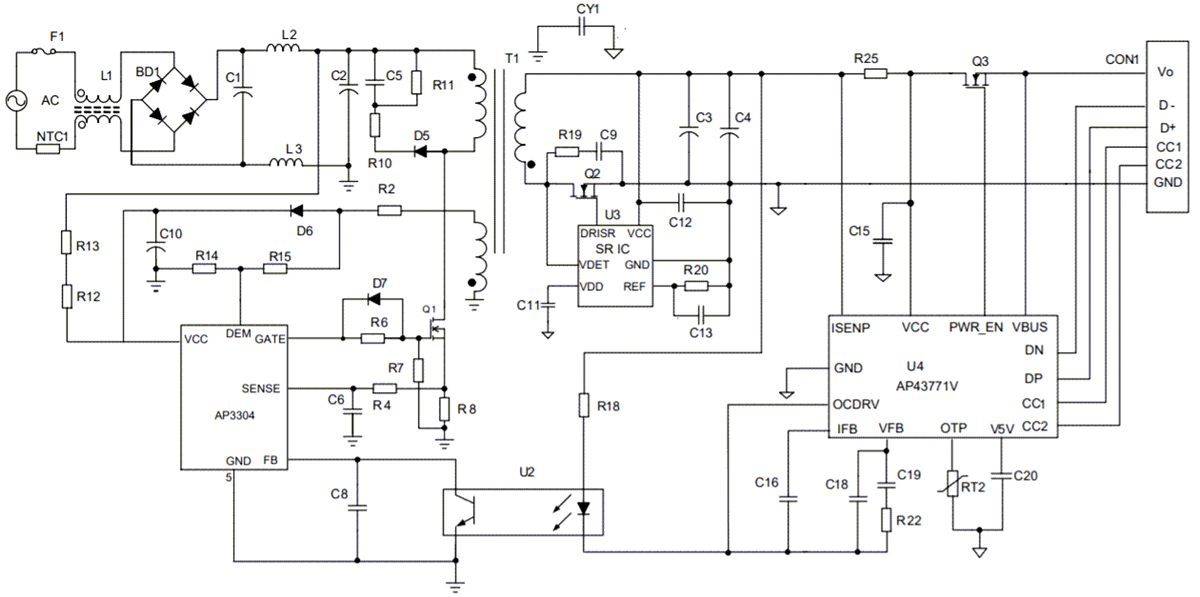

Le contrôleur PWM multimode AP3304 de Diodes Incorporated est optimisé pour les convertisseurs Flyback hors ligne économiques, à faible puissance de veille et hautes performances. Ce contrôleur PWM dispose d'un contrôle du courant de crête, d'un contrôle multimode avec CCM+QR, d'un faible courant de démarrage de 1 μA et d'un démarrage progressif pendant le processus de démarrage. Le contrôleur PWM AP3304 à faible charge fonctionne en mode rafale avec une fréquence de commutation de 23 kHz pour minimiser la consommation d'énergie en veille et éviter le bruit audible. Lorsque la charge augmente, le contrôleur PWM AP3304 passe en mode QR avec un repli de fréquence pour améliorer l'efficacité du système et les performances EMI. Le contrôleur PWM multimode AP3304 offre une fonction de variation de fréquence intégrée pour réduire les émissions EMI. Les applications standard incluent la commutation de chargeur d'adaptateur CA-CC, l'alimentation auxiliaire ATX/BTX, l'alimentation de boîtier adaptateur (STB) et l'alimentation de commutation à cadre ouvert.
