Diodes Incorporated Commutateurs de charge de distribution d'alimentation AP22816/17/18

Les commutateurs de charge de distribution d'alimentation AP22816/17/18 1 A/1,5 A/2 A de Diodes Incorporated sont des commutateurs d'alimentation côté haut intégrés monocanal à courant limité, optimisés pour les bus série universels (USB) et d'autres applications de permutation à chaud. Les AP22816/17/18 sont disponibles avec les deux polarités d'entrée d'activation et sont conformes aux normes USB.

Les commutateurs de charge de distribution d'alimentation AP22816/17/18 de Diodes Inc offrent un courant de sortie de 1 A, 1,5 A ou 2 A, un délai de réponse rapide aux court-circuits et une fonction de décharge de sortie intégrée pour assurer une décharge totalement contrôlée du condensateur de tension de sortie. Les commutateurs offrent une solution de protection complète avec un blocage du courant inverse, une protection contre les surintensités, la surchauffe et les courts-circuits, ainsi qu'une fonctionnalité de verrouillage de sous-tension et de durée de montée contrôlée. La capacité antiparasite de 6 ms sur la sortie du drapeau à drain ouvert prévient les fausses déclarations de surintensité et ne nécessite aucun composant externe.

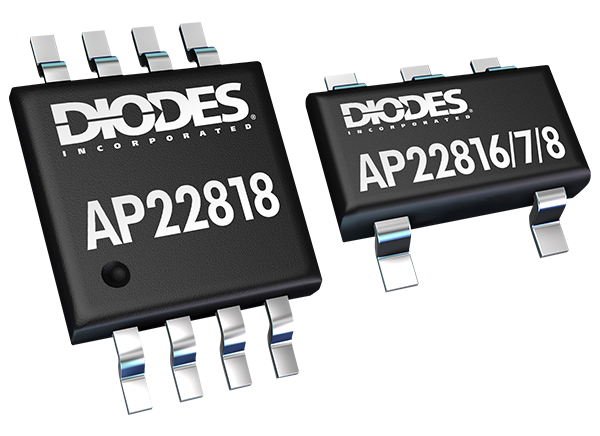

Les commutateurs AP22816/17/18 sont disponibles dans les boîtiers TSOT25 et MSOP-8 conformes aux normes Green et RoHS.

Caractéristiques

Tension d'entrée de 2,7 V à 5,5 V
Broche d'activation du niveau logique disponible avec les versions actif haut ou actif bas
Protections :
- Protection ESD 2 kV HBM et 500 V CDM
- Protection contre les surintensités avec récupération automatique
- Protection contre les courts-circuits avec récupération automatique
- Protection contre la surchauffe avec récupération automatique
- Protection contre courant / tension inverse de sortie

Résistance à l'état passant de 75 mΩ
Démarrage progressif intégré avec délai de montée standard de 0,6 ms
Signalement d'erreur (FLG) avec temps d'effacement (6 ms standard)
Boîtier à profil mince à rendement thermique
Niveau 1 selon la sensibilité à l'humidité J-STD-020
Fils étamés à finition mate, soudables selon la norme MILSTD-202, bornes méthode 208
Totalement sans plomb et conforme à la directive RoHS
Composant « vert » sans halogène ni antimoine
